модель 2012 года
- Модель Firecat 500
- Код модели F5 LXR ORANGE (S2012F5CLXUSO)

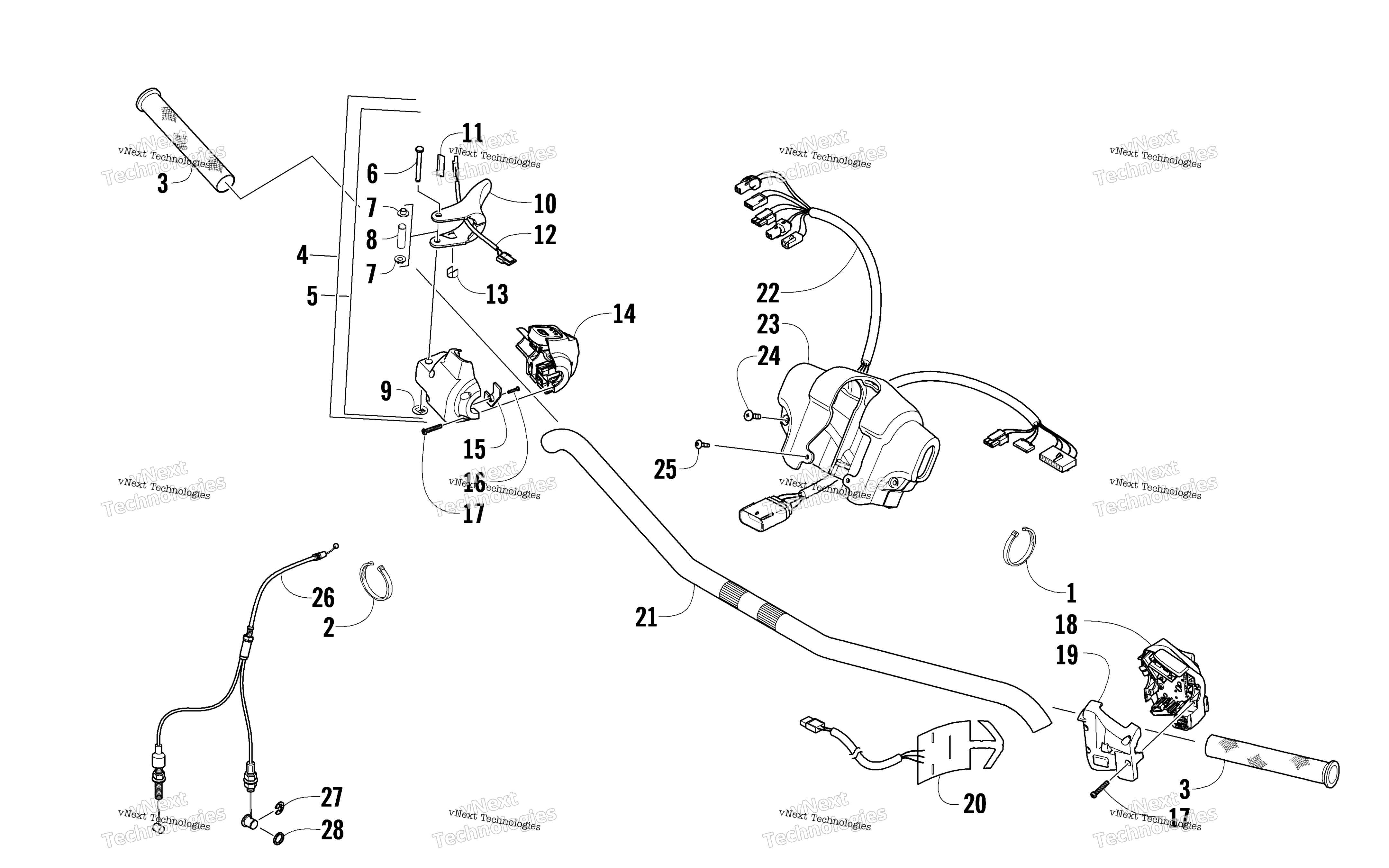

Схема руля And Controls для F5 LXR ORANGE (S2012F5CLXUSO)
Схема
Детали
Номер
Наименование детали
Цена
1
Tie, Cable - 4 in. art. 0123-811
По запросу
2
Зажим Arctic Cat art. 0123-788
По запросу
3
Рукоятка art. 4606-945
По запросу
4
курок газа в сборе art. 0609-882
По запросу
5
Крепеж ручки газа Arctic Cat art. 0609-859
от 3 675 ₽
9
Nut, Push art. 0123-766
По запросу
10
Курок газа Arctic Cat art. 0609-795
от 6 279 ₽
11
Подушка подогрева курка газа Arctic Cat art. 0617-248
По запросу
12
Element, Thumbwarmer art. 0609-827
от 2 229 ₽
13
Clip, Retaining art. 0609-595
По запросу
14
Блок управления правый Arctic Cat art. 0609-880
По запросу
15
Cover, Connector art. 0609-792
По запросу
16
Screw, Machine art. 0609-793
По запросу
17
Screw, Self-Tapping art. 0609-791
По запросу
18
Пульт левый Arctic Cat art. 0609-929
от 10 406 ₽
19
Задняя крышка блока подогрева ручек руля Arctic Cat art. 0609-883
По запросу
20
Element, Handwarmer - Right art. 0609-828
По запросу
20
Element, Handwarmer - Left art. 0609-829
По запросу
21
Handlebar - Black art. 1705-092
По запросу
22
Harness, Handlebar art. 1686-574
По запросу
23
Pad, Handlebar - Adjustable art. 3606-693
По запросу
24
Screw, Self-Tapping art. 0623-128
По запросу
25
Screw, Self-Tapping art. 1623-673
По запросу
26
Cable, Throttle art. 0687-212
По запросу
27
Стопор Arctic Cat art. 0124-057
от 160 ₽
28
Washer art. 0124-056
По запросу
