модель 2012 года
- Модель Firecat 500
- Код модели F5 LXR ORANGE (S2012F5CLXUSO)

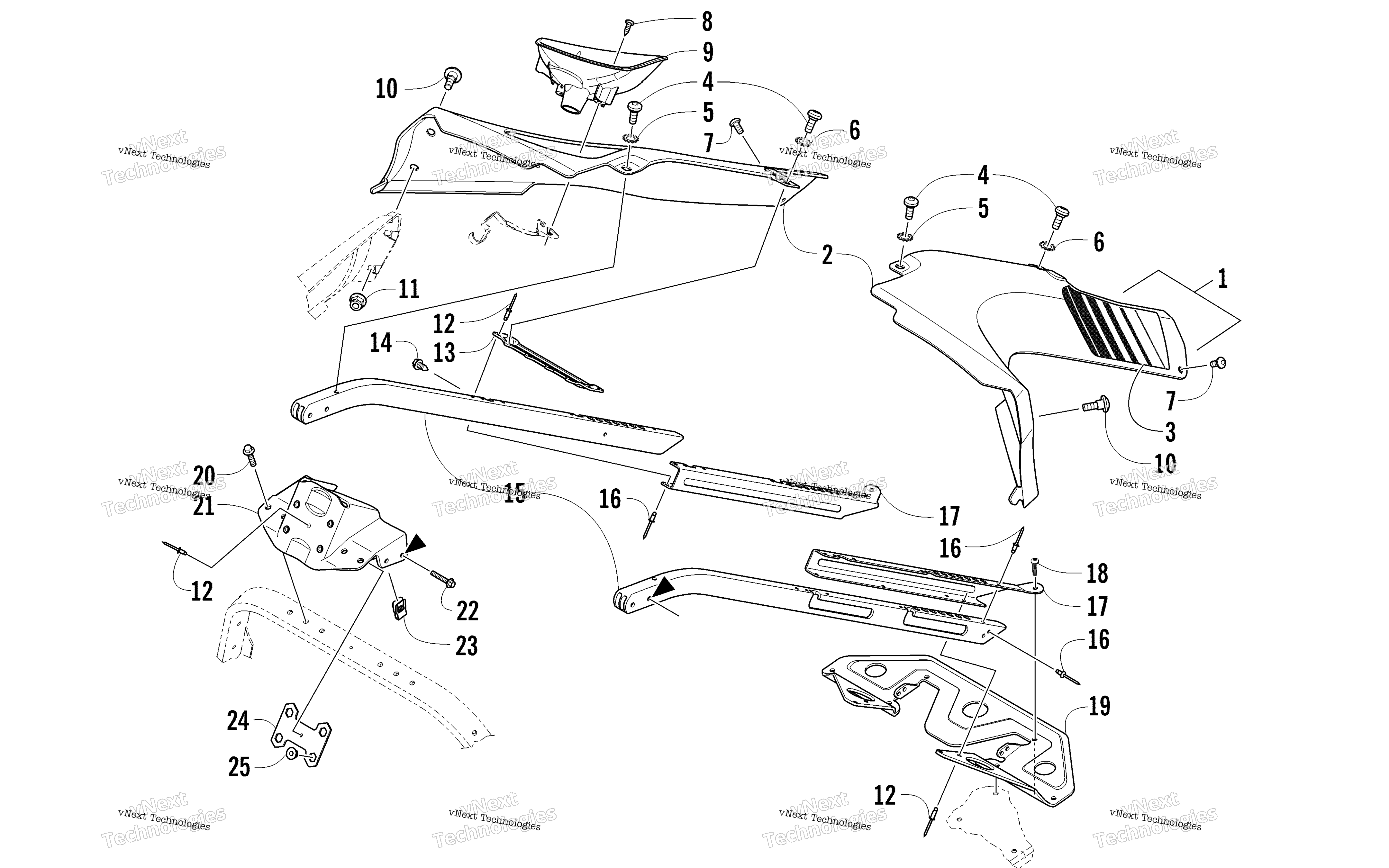

Схема сиденья Support Assembly для F5 LXR ORANGE (S2012F5CLXUSO)
Схема
Детали
Номер
Наименование детали
Цена
1
Spar, Rear - w/Decals - Left - Black (inc. 2-3) art. 3718-133
По запросу
1
Spar, Rear - w/Decals - Right - Black (inc. 2-3) art. 3718-132
По запросу
2
Spar, Rear - Left Black art. 4706-613
По запросу
2
Spar, Rear - Right Black art. 4706-618
По запросу
3
Decal, Rear Spar - Right art. 9611-478
По запросу
3
Decal, Rear Spar - Left art. 9611-479
По запросу
4
Винт Arctic Cat art. 0423-396
от 473 ₽
5
Washer, Lock art. 8053-212
По запросу
6
Шайба Arctic Cat art. 8053-242
По запросу
7
Screw, Machine art. 8470-510
от 110 ₽
8
Screw, Self-Tapping art. 0623-727
По запросу
9
Cup, Recoil art. 4606-683
По запросу
10
Болт Arctic Cat art. 0423-355
По запросу
11
Гайка Arctic Cat art. 8427-602
от 116 ₽
12
Rivet, Blind art. 8060-488
По запросу
13
Bracket, Crossover art. 4606-329
По запросу
14
Screw, Self-Tapping art. 0623-302
По запросу
15
Tube, Support - Right art. 5606-098
По запросу
15
Tube, Support - Left art. 5706-051
По запросу
16
Rivet art. 8060-484
По запросу
17
Bracket, Slide - Right art. 5606-100
По запросу
17
Bracket, Slide - Left art. 5606-101
По запросу
18
Винт M5X.8X20 Arctic Cat art. 8470-520
от 168 ₽
19
Plate, Support - Lower art. 5606-094
По запросу
20
Болт Arctic Cat art. 8408-625
от 116 ₽
21
Plate, Support - Upper art. 4606-328
По запросу
22
Screw, Cap art. 8408-535
По запросу
23
Клипса рамы Arctic Cat art. 1623-637
от 368 ₽
24
Bracket, Nut Holder art. 0605-948
По запросу
25
Гайка Arctic Cat art. 8424-602
от 110 ₽
