модель 2012 года
- Модель Firecat 500
- Код модели F5 LXR ORANGE (S2012F5CLXUSO)

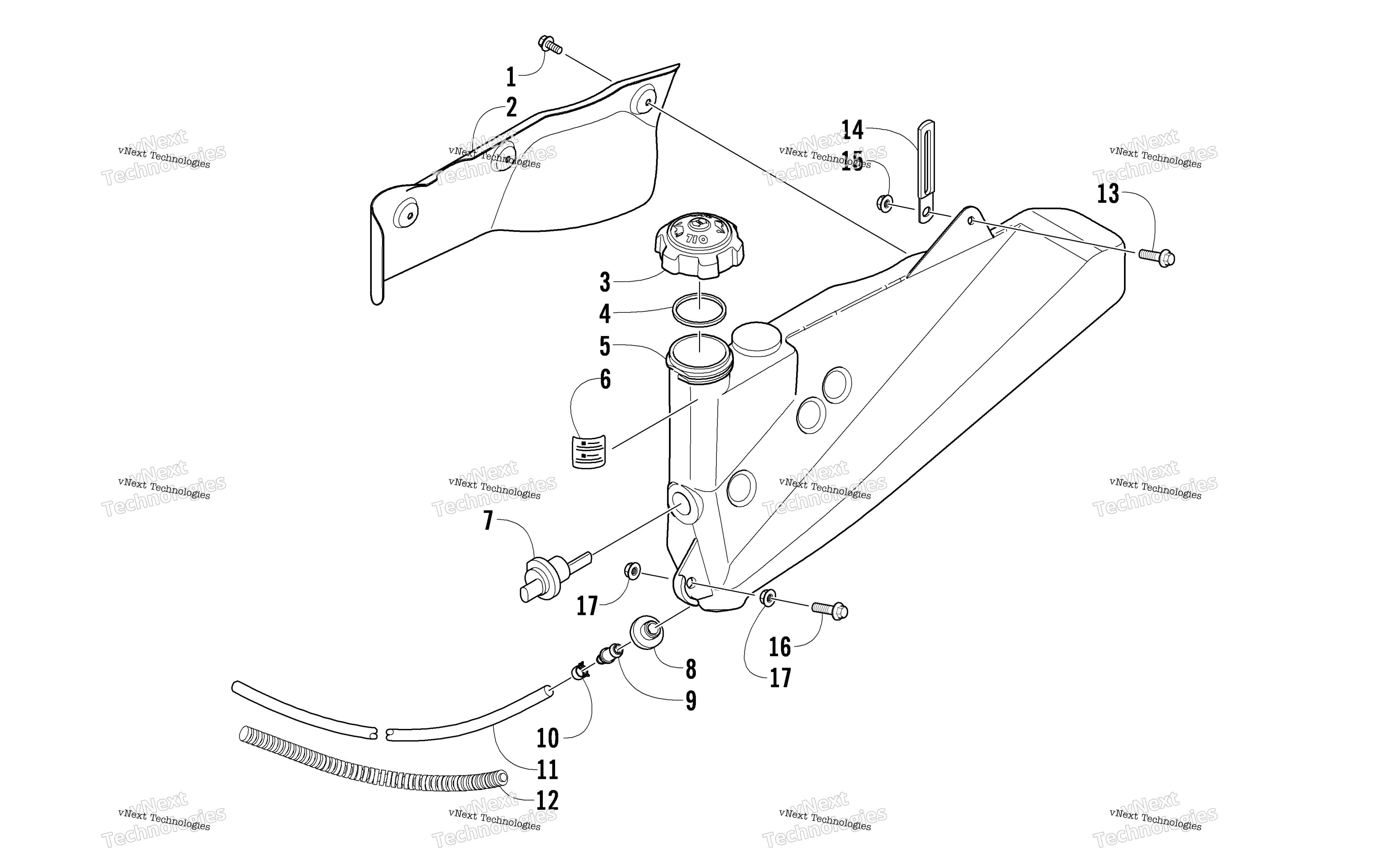

Схема масляный Tank Assembly для F5 LXR ORANGE (S2012F5CLXUSO)
Схема
Детали
Номер
Наименование детали
Цена
1
Screw, Cap art. 1623-760
По запросу
2
Shield, Heat art. 2612-158
По запросу
3
Крышка масляного бачка Polaris art. 2670-643
По запросу
4
Прокладка крышки масляного бачка Arctic Cat art. 0109-733
По запросу
5
Tank, Oil art. 1670-811
По запросу
6
Decal, Oil Tank art. 1611-564
По запросу
7
Датчик уровня масла Arctic Cat art. 0609-915
от 6 794 ₽
8
Grommet art. 1670-325
По запросу
9
Fitting, Oil Tank art. 1670-481
По запросу
10
Clamp, 10mm art. 1623-042
По запросу
11
Hose - Green - 100 ft art. 0610-693
По запросу
11
Трубка зеленая Arctic Cat art. 0610-692
По запросу
12
Loom, Protective - 10 ft art. 0716-558
По запросу
13
Болт Arctic Cat art. 8408-635
от 110 ₽
14
Зажим Arctic Cat art. 1623-984
По запросу
15
Гайка Arctic Cat art. 8427-602
от 116 ₽
16
Screw, Cap art. 1623-645
По запросу
17
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
