модель 2012 года
- Модель Firecat 500
- Код модели F5 LXR ORANGE (S2012F5CLXUSO)

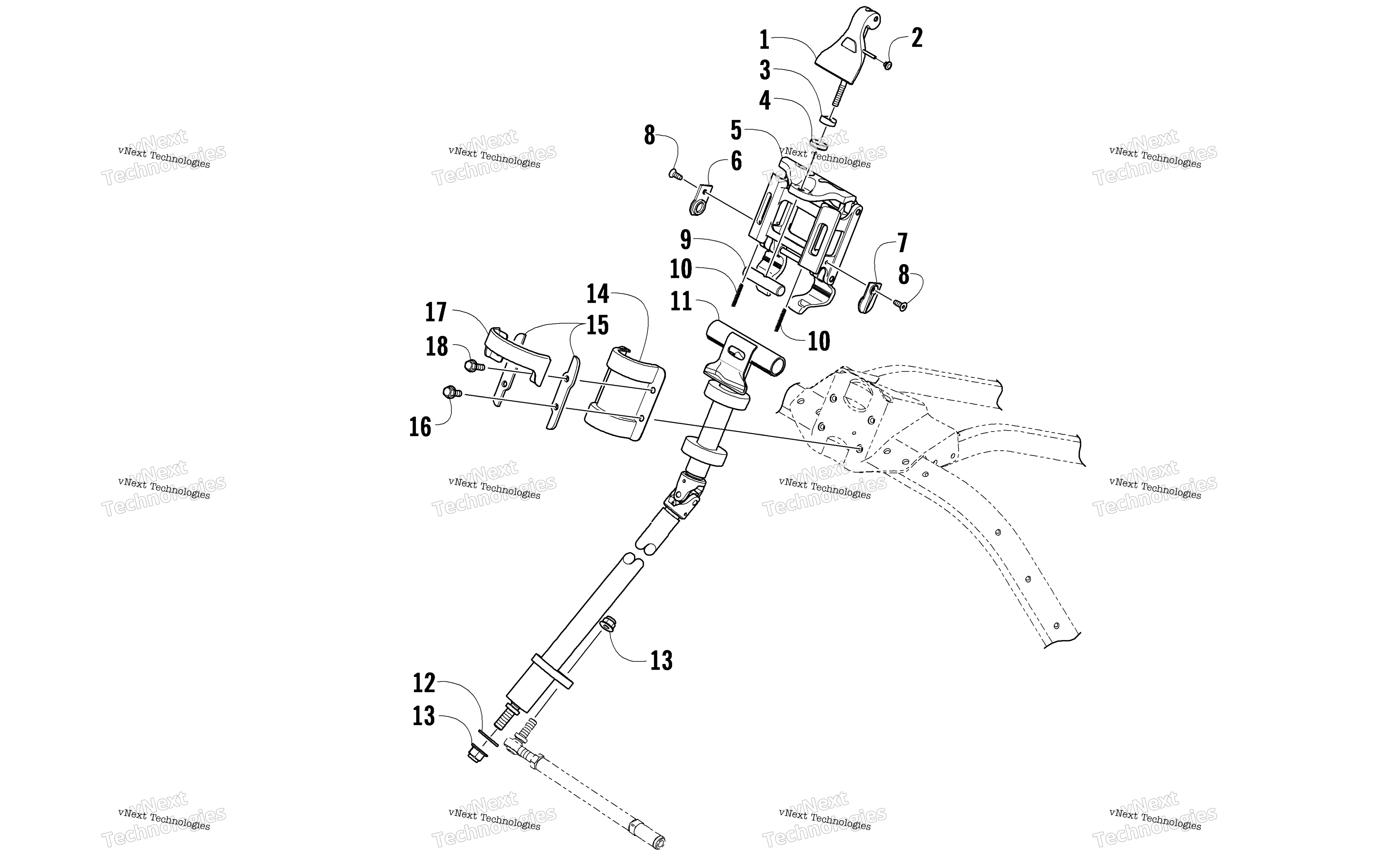

Схема рулевого управления Post Assembly для F5 LXR ORANGE (S2012F5CLXUSO)
Схема
Детали
Номер
Наименование детали
Цена
1
Lever, Cam - Assembly (inc. 2) art. 1705-104
По запросу
2
Knob, Locking Pin art. 0605-839
По запросу
3
Washer, Cam Lever art. 0605-837
По запросу
4
Cup, Cam Lever art. 0605-828
По запросу
5
Block, Riser - Assembly art. 1705-195
По запросу
6
Retainer, Riser Block - Right art. 0605-832
По запросу
7
Retainer, Riser Block - Left art. 0605-833
По запросу
8
Screw, Self-Tapping art. 1623-018
По запросу
9
End, Lock Rod art. 0605-831
По запросу
10
Spring, Riser Block art. 0605-840
По запросу
11
Рулевая колонка Arctic Cat art. 1705-351
от 42 630 ₽
12
Washer art. 8050-282
По запросу
13
Гайка Arctic Cat M10X1.25 art. 8427-002
от 190 ₽
Аналог
3 212 ₽
Требуется 2 шт.
Подписаться
14
Bracket, Bearing art. 1705-087
По запросу
15
Plate, Bearing Bracket art. 1705-201
По запросу
16
Screw, Cap art. 8408-617
По запросу
17
Bracket, Wire Protector art. 0605-993
По запросу
18
Screw, Cap art. 8408-621
По запросу
