модель 2012 года
- Модель Firecat 500
- Код модели F5 LXR ORANGE (S2012F5CLXUSO)

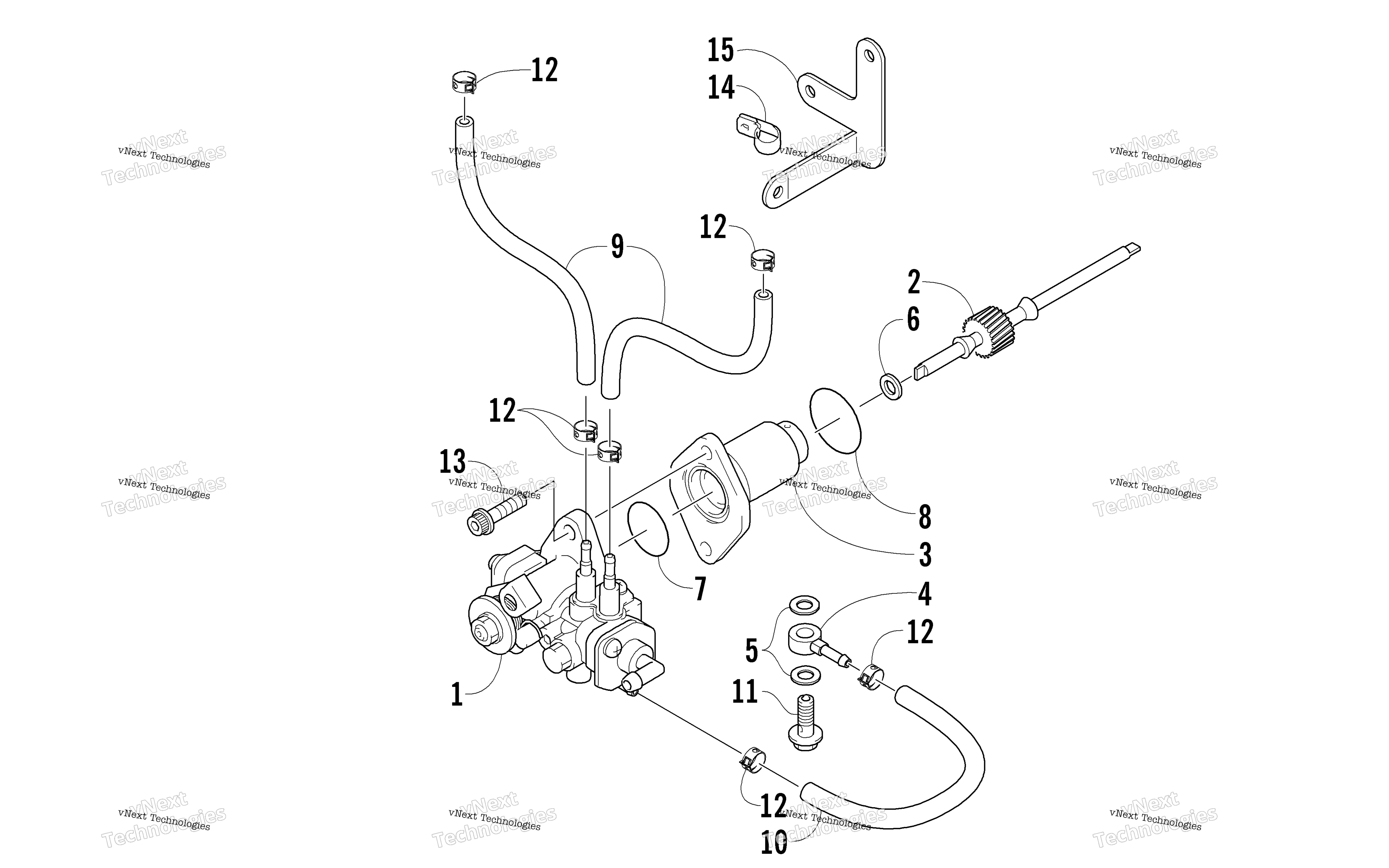

Схема масляного насоса для F5 LXR ORANGE (S2012F5CLXUSO)
Схема
Детали
Номер
Наименование детали
Цена
1
Pump, Oil Assembly art. 3007-694
По запросу
2
Gear, Driven art. 3006-354
По запросу
3
Retainer, Input Shaft art. 3004-804
По запросу
4
Valve, Check art. 3004-805
По запросу
5
Washer, Driven art. 3402-009
По запросу
6
Shim, Oil Pump Shaft art. 3005-049
По запросу
7
Кольцо Arctic Cat art. 3008-030
от 473 ₽
Аналог
5 110 ₽
Требуется 1 шт.
8
Кольцо Arctic Cat art. 3005-126
от 473 ₽
Аналог
5 110 ₽
Требуется 1 шт.
9
Hose art. 3008-035
По запросу
10
Hose art. 3005-357
По запросу
11
Bolt, Union art. 3004-346
По запросу
12
Clamp, Hose art. 3008-037
По запросу
13
Screw, Cap art. 3007-471
По запросу
14
Clamp art. 3005-696
По запросу
15
Bracket, Cable art. 3007-472
По запросу
