модель 2012 года
- Модель F 800
- Код модели F 800 LXR BLACK (S2012F8HLXUSB)

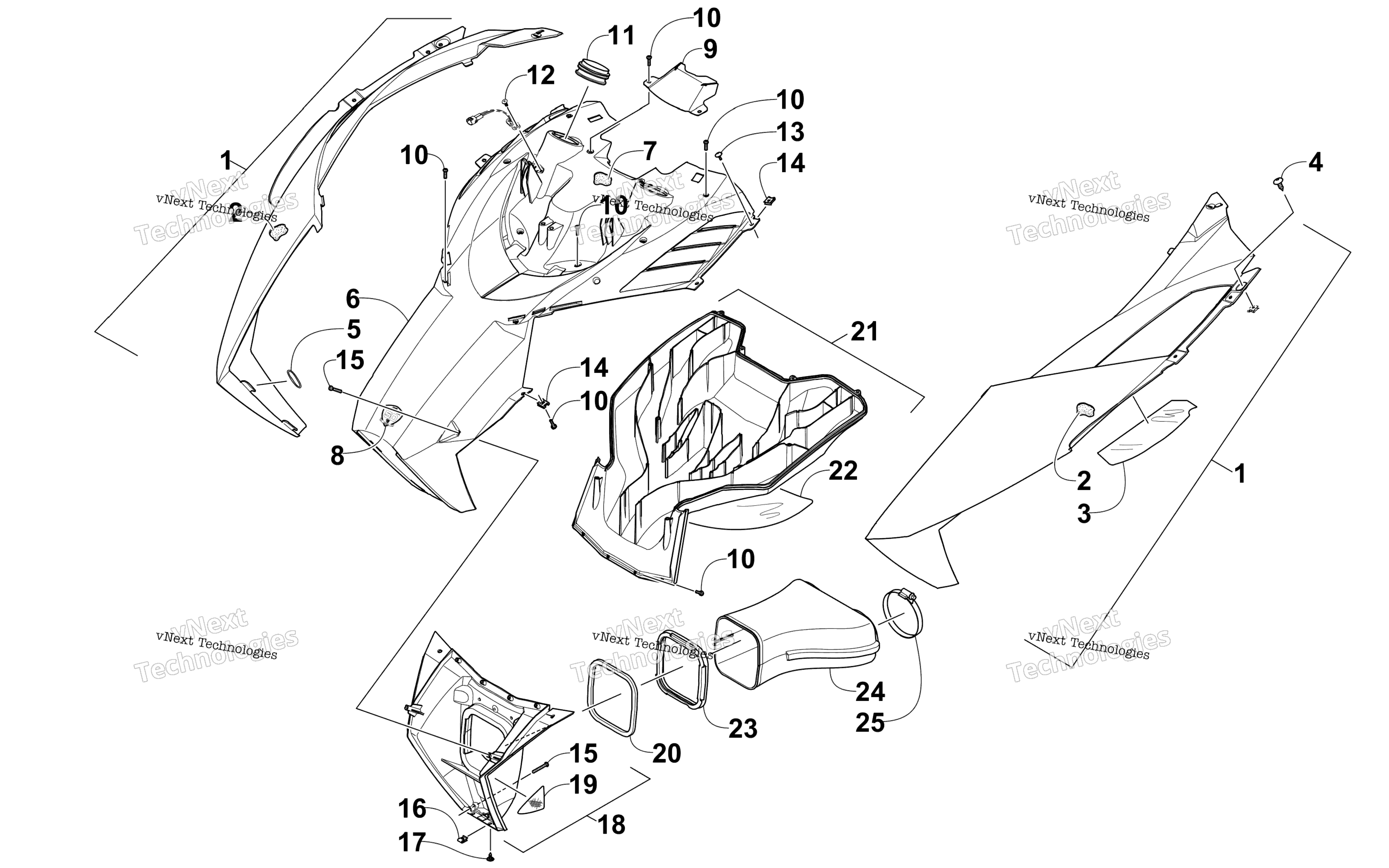

Схема капота And Air Intake Assembly для F 800 LXR BLACK (S2012F8HLXUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Hood w/o Decals - Right - Black (inc. 2) art. 3718-588
По запросу
1
Hood w/o Decals - Left - Black (inc. 2-3) art. 3718-589
По запросу
2
Foam, Hood - Right art. 0617-646
По запросу
2
Foam, Hood - Left art. 0617-647
По запросу
3
Foil, Protective art. 6606-407
По запросу
4
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
5
O-Ring art. 1623-947
По запросу
6
Пластик Arctic Cat art. 5706-356
от 23 930 ₽
7
Foam, Intake art. 0617-648
от 1 156 ₽
8
Эмблема "Arctic Cat 50th Anniversary" черная art. 9611-399
от 3 675 ₽
9
Guard, Steering Post Black art. 5706-229
По запросу
10
Screw, Self-Tapping art. 1623-933
По запросу
11
Seal art. 6606-386
По запросу
12
Clip, Retaining art. 0623-165
По запросу
13
Винт Arctic Cat art. 2623-164
от 368 ₽
14
Nut, U art. 1623-939
По запросу
15
Screw, Self-Tapping art. 1623-929
По запросу
16
CLIP, TINERMAN -C07508-8A-4 art. 0423-060
По запросу
17
Винт-саморез Arctic Cat art. 1623-129
По запросу
18
Plenum, Air Intake - Lower Front - w/Reflector (inc. 19) art. 5706-990
По запросу
19
Decal, Reflector - Amber art. 0621-989
По запросу
20
Foam, Intake art. 2670-260
По запросу
21
Plenum, Intake - Lower Rear (inc. 22) art. 5706-358
По запросу
22
Foil, Protective art. 6606-406
По запросу
23
Adapter, Boot art. 0617-624
По запросу
24
Boot art. 2670-328
По запросу
25
Clamp, Hose art. 0423-018
По запросу
