модель 2012 года
- Модель F 800
- Код модели F 800 LXR BLACK (S2012F8HLXUSB)

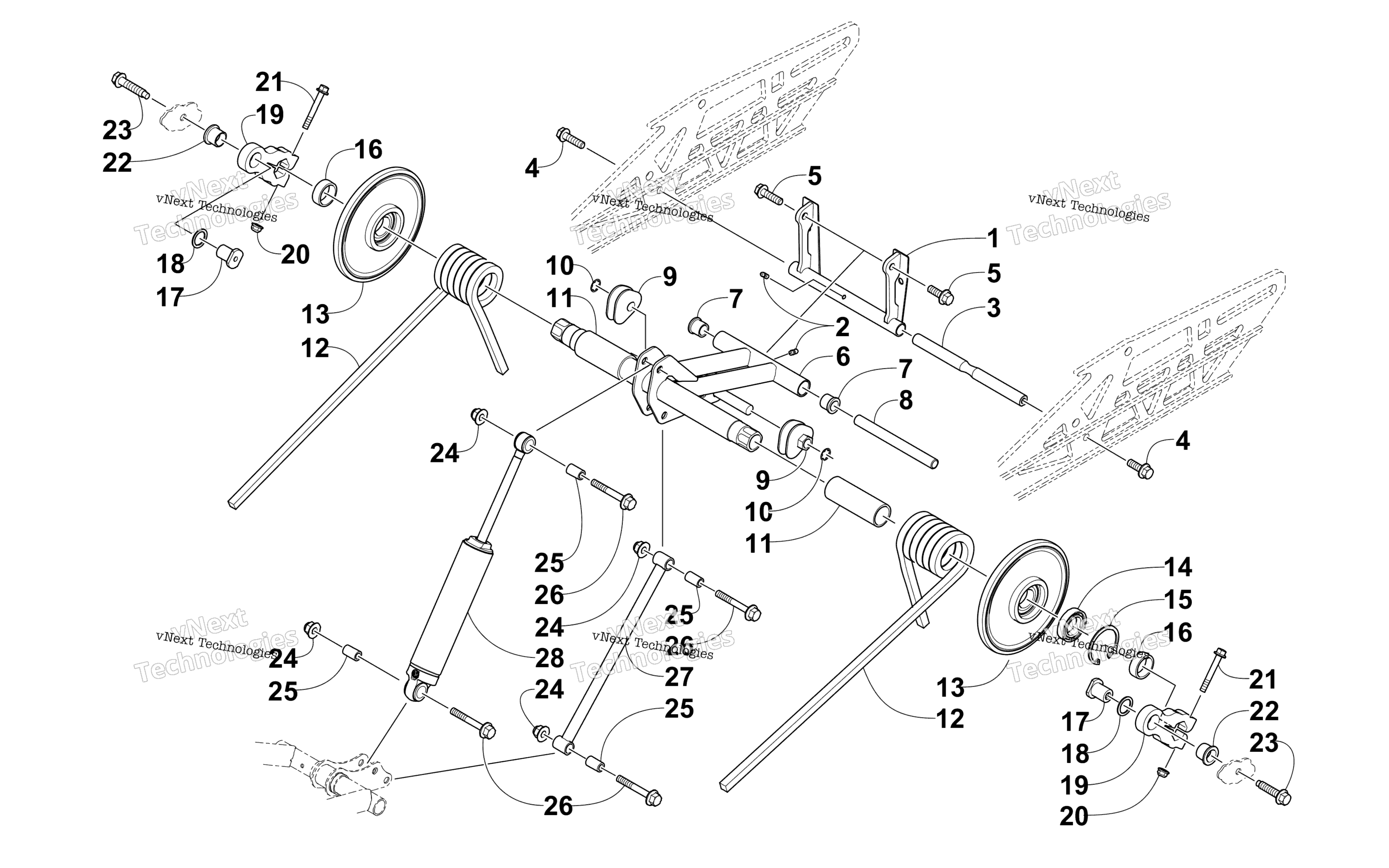

Схема задней части Suspension Rear Arm Assembly для F 800 LXR BLACK (S2012F8HLXUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Arm, Rear Black (inc. one No. 2) art. 2704-096
По запросу
2
Фиттинг art. 1623-010
По запросу
3
Axle art. 3604-673
По запросу
4
Винт Arctic Cat art. 8408-826
По запросу
5
Screw, Cap art. 8408-041
По запросу
6
Arm, Idler - Black (inc. 7 and one No. 2) art. 2704-002
По запросу
7
Втулка задней подвески Arctic Cat art. 1604-100
от 744 ₽
8
Палец металлический заднего рычага Arctic Cat art. 3604-276
По запросу
9
Block, Spring Adjuster - Right - Black art. 1604-204
от 785 ₽
Аналог
785 ₽
Требуется 1 шт.
9
Block, Spring Adjuster - Left - Black art. 1604-205
от 785 ₽
Аналог
785 ₽
Требуется 1 шт.
10
Стопорное кольцо Arctic Cat art. 0623-138
от 90 ₽
11
Sleeve, Spring art. 3604-288
По запросу
12
Spring, Suspension - Left - Black art. 1704-577
По запросу
12
Spring, Suspension - Right - Black art. 1704-576
По запросу
13
Ролик гусеницы 180х30мм Arctic Cat art. 3604-264
По запросу
14
Bearing art. 3604-257
от 500 ₽
15
Ring, Retaining art. 3604-256
По запросу
16
Spacer, Pivot - Idler Arm art. 3604-674
По запросу
17
Втулка подвески Arctic Cat art. 3604-979
По запросу
18
Шайба Arctic Cat art. 1604-187
от 368 ₽
19
Pivot - Idler Arm (inc. 20-22) art. 1704-627
По запросу
20
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
21
SCREW,CAP-HFH M8X1.25X60 CL8.8 Z&Y art. 8408-860
По запросу
22
Втулка заднего маятникового рычага Arctic Cat art. 3604-028
По запросу
23
Screw, Cap art. 1623-836
По запросу
24
Гайка Arctic Cat M10X1.25 art. 8427-002
от 190 ₽
Аналог
3 212 ₽
Требуется 4 шт.
Подписаться
25
Втулка амортизатора Arctic Cat art. 3604-109
По запросу
26
Screw, Cap art. 8408-045
По запросу
27
Link, Shock - Black art. 1704-686
По запросу
28
Shock Absorber art. 2704-148
По запросу
Другие схемы модели
Задняя часть Suspension Rear Arm Assembly
