модель 2012 года
- Модель F 800
- Код модели F 800 LXR BLACK (S2012F8HLXUSB)

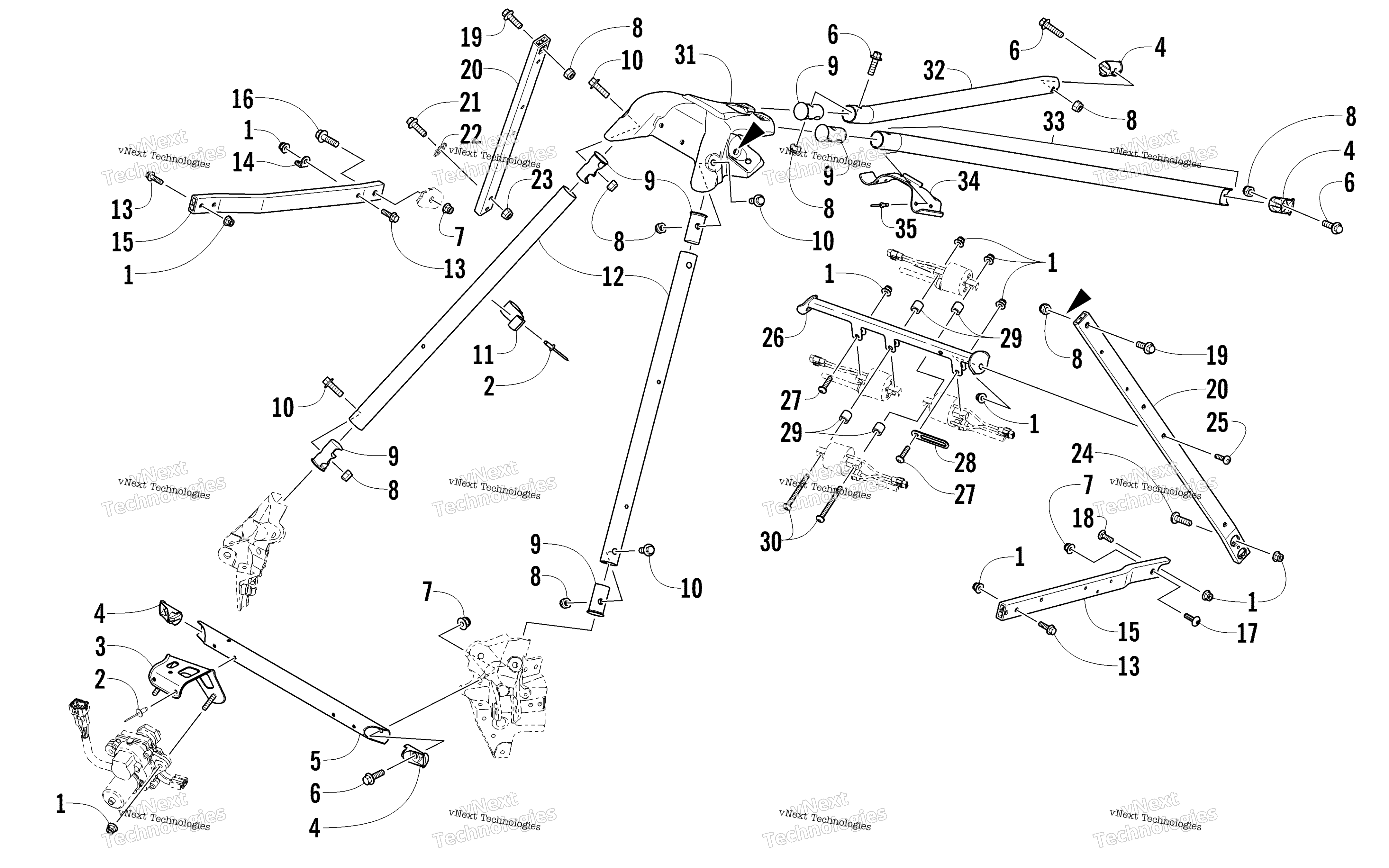

Схема рулевого управления Support Assembly для F 800 LXR BLACK (S2012F8HLXUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Гайка Arctic Cat art. 8427-602
от 116 ₽
2
Заклепка Arctic Cat art. 8060-686
от 116 ₽
3
Bracket, Mounting - Servomotor art. 4706-845
По запросу
4
Insert art. 1607-002
По запросу
5
Support, Shock Mount Bracket -Black art. 1707-582
По запросу
6
Screw, Cap art. 8408-830
По запросу
7
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
8
Nut, Lock art. 8422-802
По запросу
9
Insert art. 1607-747
По запросу
10
Болт Arctic Cat art. 8408-825
По запросу
11
Clamp, Routing art. 1623-938
По запросу
12
Spar, Front art. 1707-521
По запросу
13
Screw, Cap art. 8408-630
По запросу
14
Tab, Spring art. 2612-707
По запросу
15
Support, Chassis - Left art. 0607-249
По запросу
15
Support, Chassis - Right art. 0607-248
По запросу
16
Screw, Cap art. 8408-885
По запросу
17
Screw, Cap art. 8476-830
По запросу
18
Bolt, Carriage art. 1623-917
По запросу
19
Болт Arctic Cat art. 8408-820
от 110 ₽
20
Support, Side - Rear - Right art. 0607-252
По запросу
20
Support, Side - Rear Left art. 1607-393
По запросу
21
Болт Arctic Cat art. 8408-625
от 116 ₽
22
Washer, Lock art. 8053-212
По запросу
23
Nut art. 8422-602
По запросу
24
Винт Arctic Cat art. 8476-616
По запросу
25
Screw, Machine art. 8476-625
от 160 ₽
26
Bracket, Mounting - Coil art. 0708-584
По запросу
27
Screw, Machine art. 8468-625
По запросу
28
Зажим Arctic Cat art. 1623-984
По запросу
29
Spacer art. 1623-041
По запросу
30
Болт M6X1.0X65 Arctic Cat art. 8468-665
По запросу
31
Support, Steering art. 1707-570
По запросу
32
Spar, Rear - Right - Black art. 1707-566
По запросу
33
Bracket, Hold-Down - Seat Base - Assembly (inc. 34-35) art. 5706-225
По запросу
34
Bracket, Hold-Down - Seat-Base art. 6706-034
По запросу
35
Rivet art. 8060-484
По запросу
