модель 2012 года
- Модель F 800
- Код модели F 800 LXR BLACK (S2012F8HLXUSB)

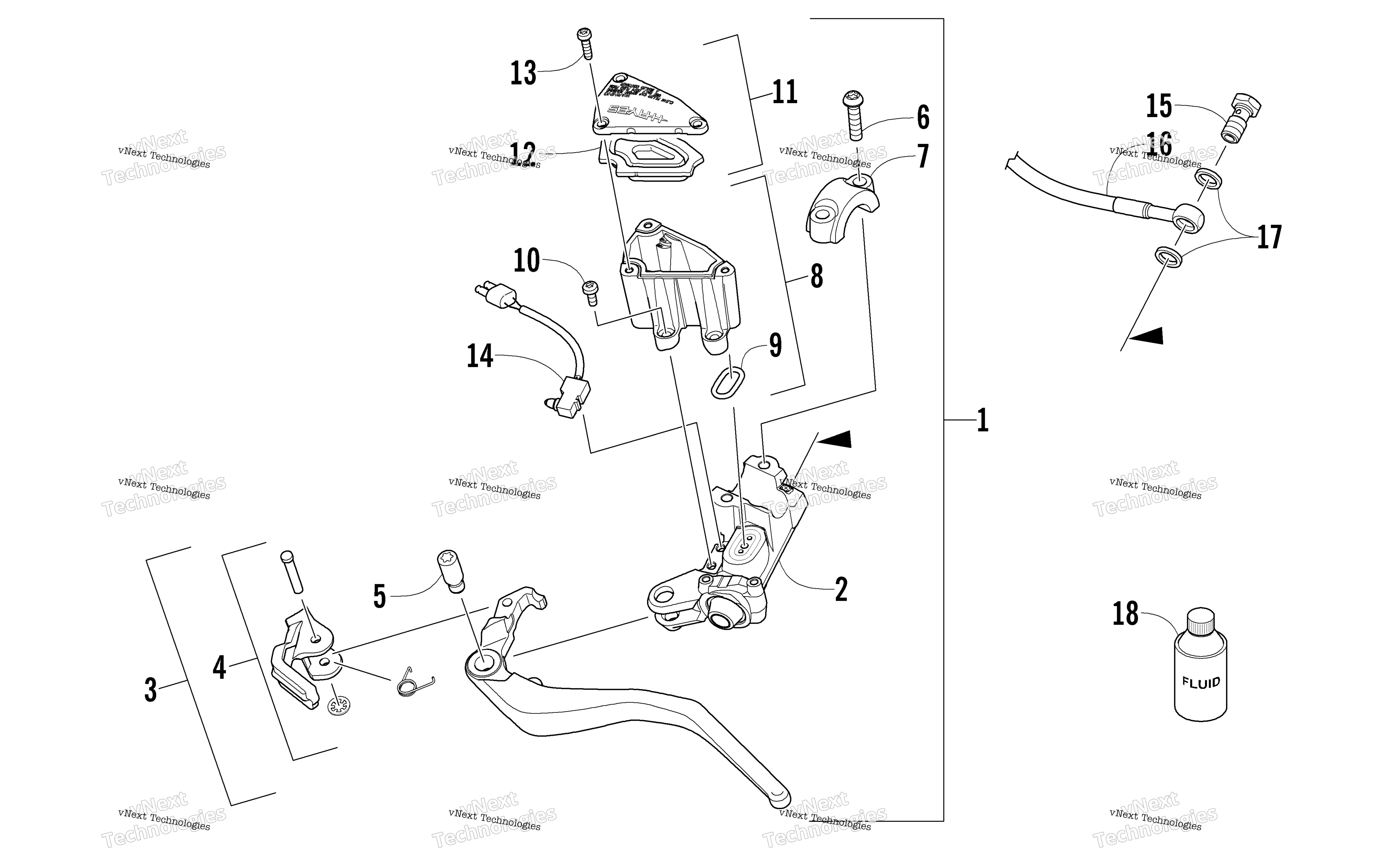

Схема Hydraulic тормоз управление узла для F 800 LXR BLACK (S2012F8HLXUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Brake Assembly (inc. 2-14) art. 2602-344
По запросу
2
Piston Assembly art. 2602-426
По запросу
3
Lever, Brake - Assembly (inc. 4-5) art. 2602-427
от 17 230 ₽
Аналог
17 230 ₽
Требуется 1 шт.
4
Стопор на ручке тормоза Arctic Cat art. 2602-428
По запросу
5
Screw, Shoulder art. 2602-431
По запросу
6
Screw, Machine art. 1602-936
По запросу
7
CLAMP(BLACK) art. 0502-869
По запросу
8
Reservoir (inc. 9-10) art. 2602-433
По запросу
9
O-Ring art. 2602-518
По запросу
10
Screw, Self-Tapping art. 2602-519
По запросу
11
Cover, Reservoir (inc. 12) art. 2602-429
По запросу
12
Gasket art. 2602-520
По запросу
13
Винт-саморез Arctic Cat art. 2602-430
от 788 ₽
14
Switch, Brake art. 2602-432
от 5 500 ₽
15
Болт тормозного шланга Arctic Cat art. 0423-413
от 310 ₽
16
Шланг тормозной Arctic Cat art. 3602-099
По запросу
17
Шайба медная Arctic Cat art. 0423-178
от 210 ₽
18
DOT 4 BRAKE FLUID - 12 OZ art. 5639-848
По запросу
