модель 2012 года
- Модель F 800
- Код модели F 800 LXR BLACK (S2012F8HLXUSB)

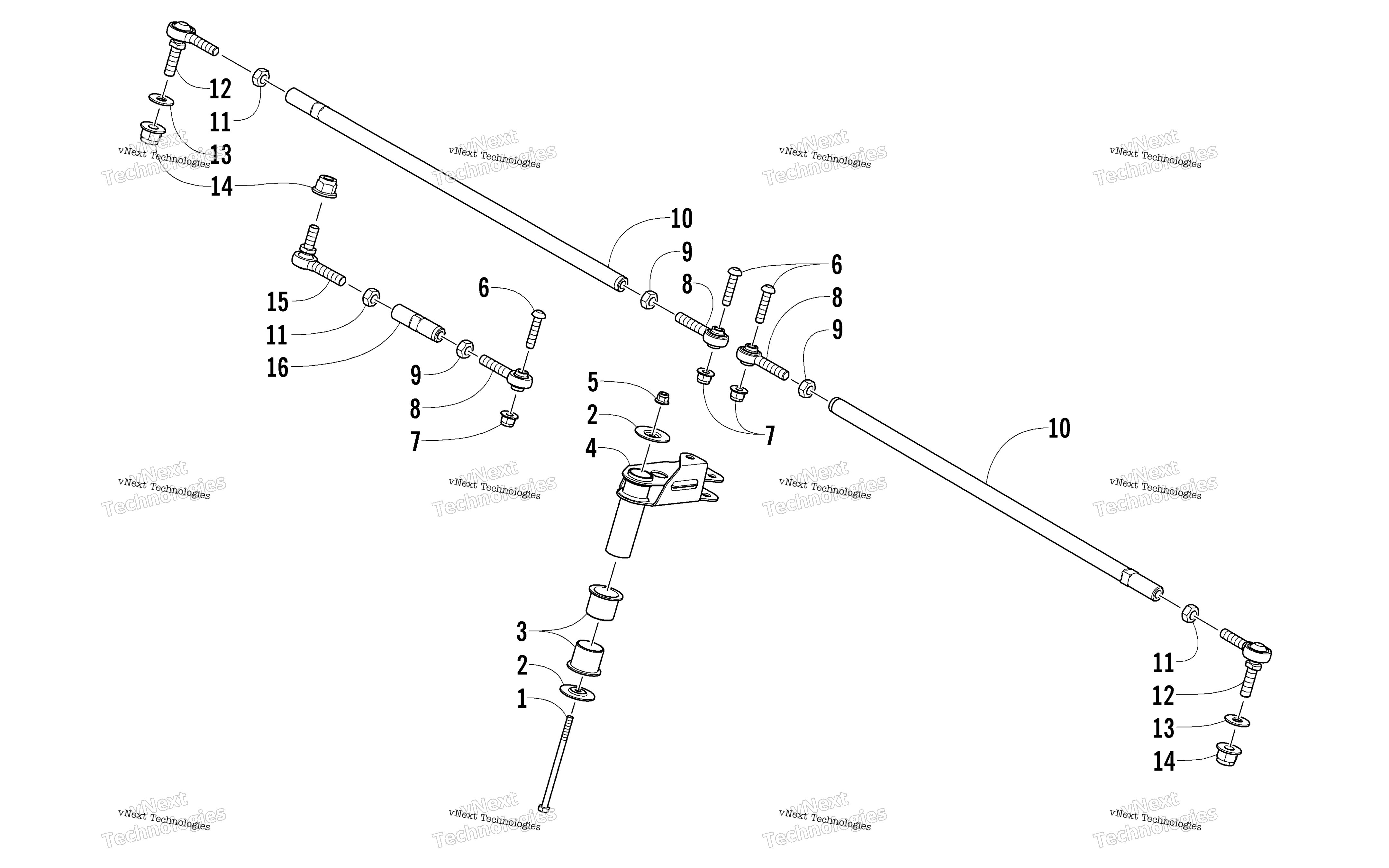

Схема тяга стержень узла для F 800 LXR BLACK (S2012F8HLXUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Screw, Cap art. 8402-600
По запросу
2
Washer art. 1623-807
По запросу
3
Bushing art. 1605-161
По запросу
4
Arm, Steering art. 1705-488
По запросу
5
Гайка Arctic Cat art. 8427-602
от 116 ₽
6
Screw, Machine art. 2623-026
По запросу
7
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
8
Рулевой наконечник внутренний ( правая резьба) Arctic Cat art. 1605-032
от 1 608 ₽
9
Nut, Hex - Right-Hand Thread art. 8420-002
По запросу
10
Тяга рулевая Arctic Cat art. 0605-477
от 3 161 ₽
11
Nut, Hex - Left-Hand Thread art. 0423-013
По запросу
12
Рулевой наконечник Arctic Cat art. 1605-019
от 5 975 ₽
Аналог
Рулевой наконечник Arctic Cat (левая резьба)
art. SM-08411
1 842 ₽
Требуется 2 шт.
Подписаться
13
Washer art. 1623-803
По запросу
14
Гайка Arctic Cat M10X1.25 art. 8427-002
от 190 ₽
Аналог
3 212 ₽
Требуется 3 шт.
Подписаться
15
Рулевой наконечник Arctic Cat art. 1605-021
По запросу
16
Tube, Tie Rod - Steering art. 0605-483
По запросу
