модель 2012 года
- Модель TZ1
- Код модели TZ1 BLACK (S2012TZNTOUSB)

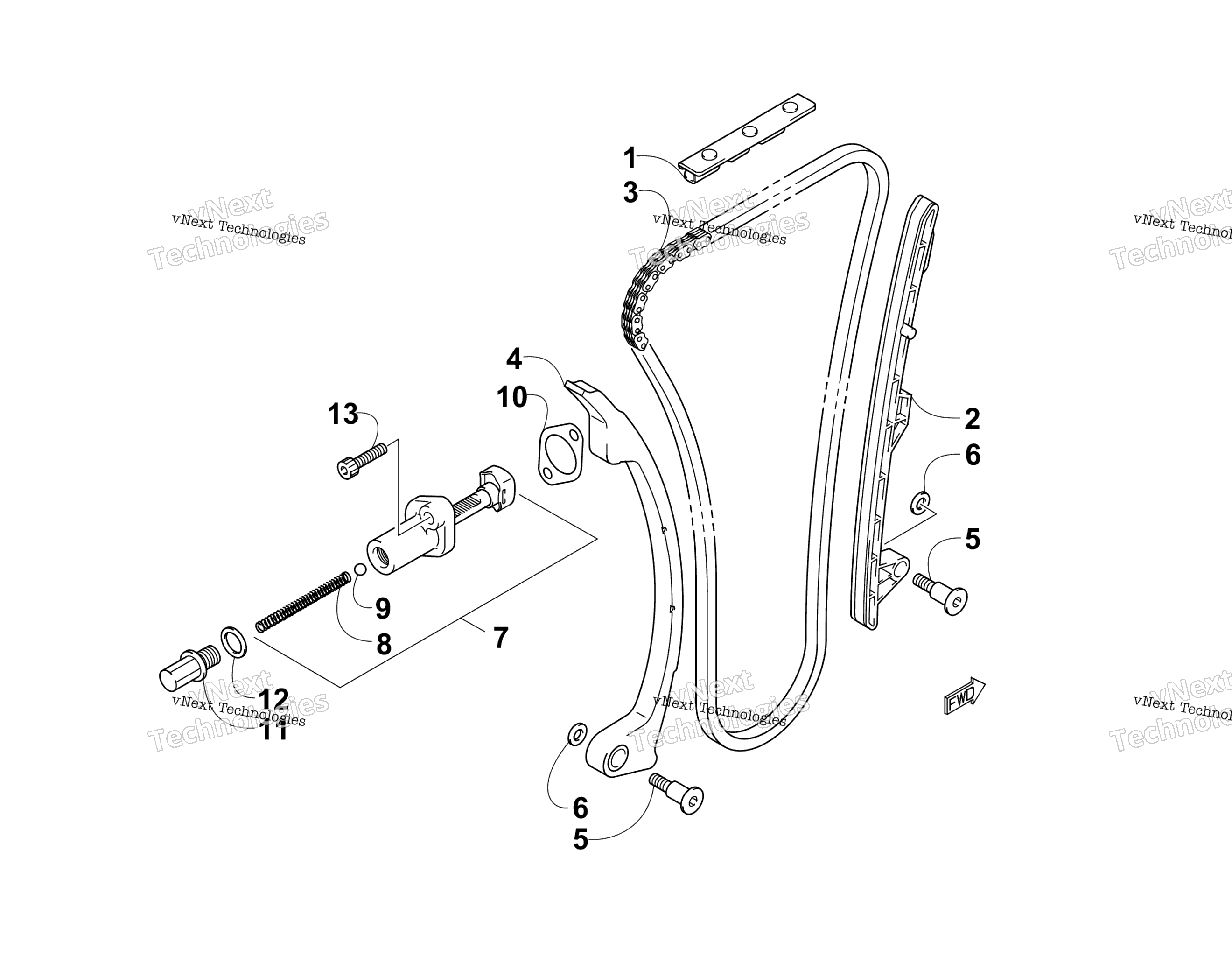

Схема узла цепи ГРМ для TZ1 BLACK (S2012TZNTOUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Guide, Cam Chain - No. 2 art. 3007-141
По запросу
2
Успокоитель цепи ГРМ Arctic Cat art. 3007-140
По запросу
3
Цепь ГРМ Arctic Cat art. 3007-139
По запросу
4
Башмак натяжителя цепи ГРМ Arctic Cat art. 3007-142
По запросу
5
Screw, Shoulder art. 3007-143
По запросу
6
Washer art. 3007-418
По запросу
7
Натяжитель цепи ГРМ Arctic Cat art. 3007-144
По запросу
8
Spring art. 3007-145
По запросу
9
Ball art. 3007-146
По запросу
10
Прокладка натяжителя цепи ГРМ Arctic Cat art. 3007-147
По запросу
11
Bolt, Adjuster art. 3007-148
По запросу
12
GASKET,WATER TEMP SENSOR art. 3530-047
По запросу
13
Screw, Cap art. 3007-509
По запросу
