модель 2012 года
- Модель TZ1
- Код модели TZ1 BLACK (S2012TZNTOUSB)

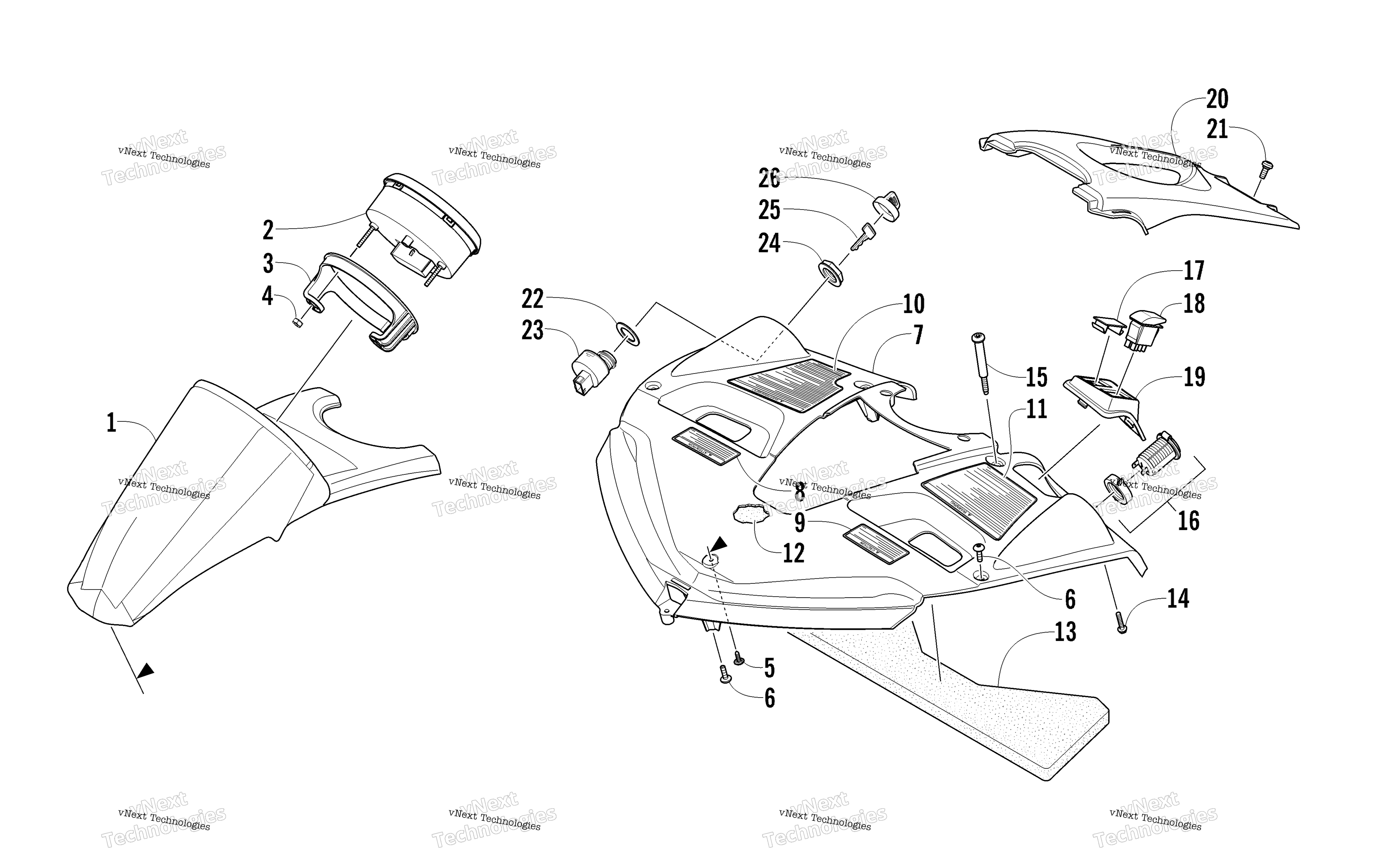

Схема консоли Assembly для TZ1 BLACK (S2012TZNTOUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Корпус спидометра Arctic Cat art. 4606-575
По запросу
2
Speedometer/Tachometer - Standard - Calibrated (Z1) art. 0620-358
По запросу
3
Bracket, Retaining art. 0620-322
По запросу
4
NUT,HEX-M4-.7 W/STAR WSR art. 0423-493
от 160 ₽
5
Винт-саморез Arctic Cat art. 1623-129
По запросу
6
Screw, Self-Tapping art. 1623-618
По запросу
7
Console Black (inc. 8-11) art. 2718-816
По запросу
8
Decal, Caution - French art. 7611-574
По запросу
9
Decal, Caution - English art. 7611-575
По запросу
10
Decal, Warning - French art. 8611-848
По запросу
11
Decal, Warning - English art. 8611-849
По запросу
12
Foam, Console - Front art. 0617-558
По запросу
13
Foam, Console - Rear art. 0617-559
По запросу
14
Screw, Self-Tapping art. 0623-785
По запросу
15
Screw, Shoulder - TSTRH M6 x 1.0 x 80mm art. 1623-669
По запросу
16
Розетка 12V Arctic Cat art. 0641-897
По запросу
17
Заглушка панели выключателей Arctic Cat art. 0409-070
от 310 ₽
18
Switch, Heated Seat art. 0609-836
По запросу
19
Housing, Switch/Console art. 5606-236
По запросу
20
Close-Off, Handlebar art. 4606-477
По запросу
21
Винт Arctic Cat art. 0423-396
от 473 ₽
22
Washer art. 0630-264
По запросу
23
Замок зажигания Arctic Cat art. 0609-911
от 3 563 ₽
Аналог
2 000 ₽
Требуется 1 шт.
Подписаться
24
Гайка замка зажигания Arctic Cat art. 0430-050
По запросу
25
Ключ зажигания Arctic Cat art. 0430-042
По запросу
25
Ключ зажигания Arctic Cat art. 0430-043
По запросу
26
Колпачок на ключ зажигания Arctic Cat art. 0430-054
от 1 552 ₽
