модель 2012 года
- Модель TZ1
- Код модели TZ1 BLACK (S2012TZNTOUSB)

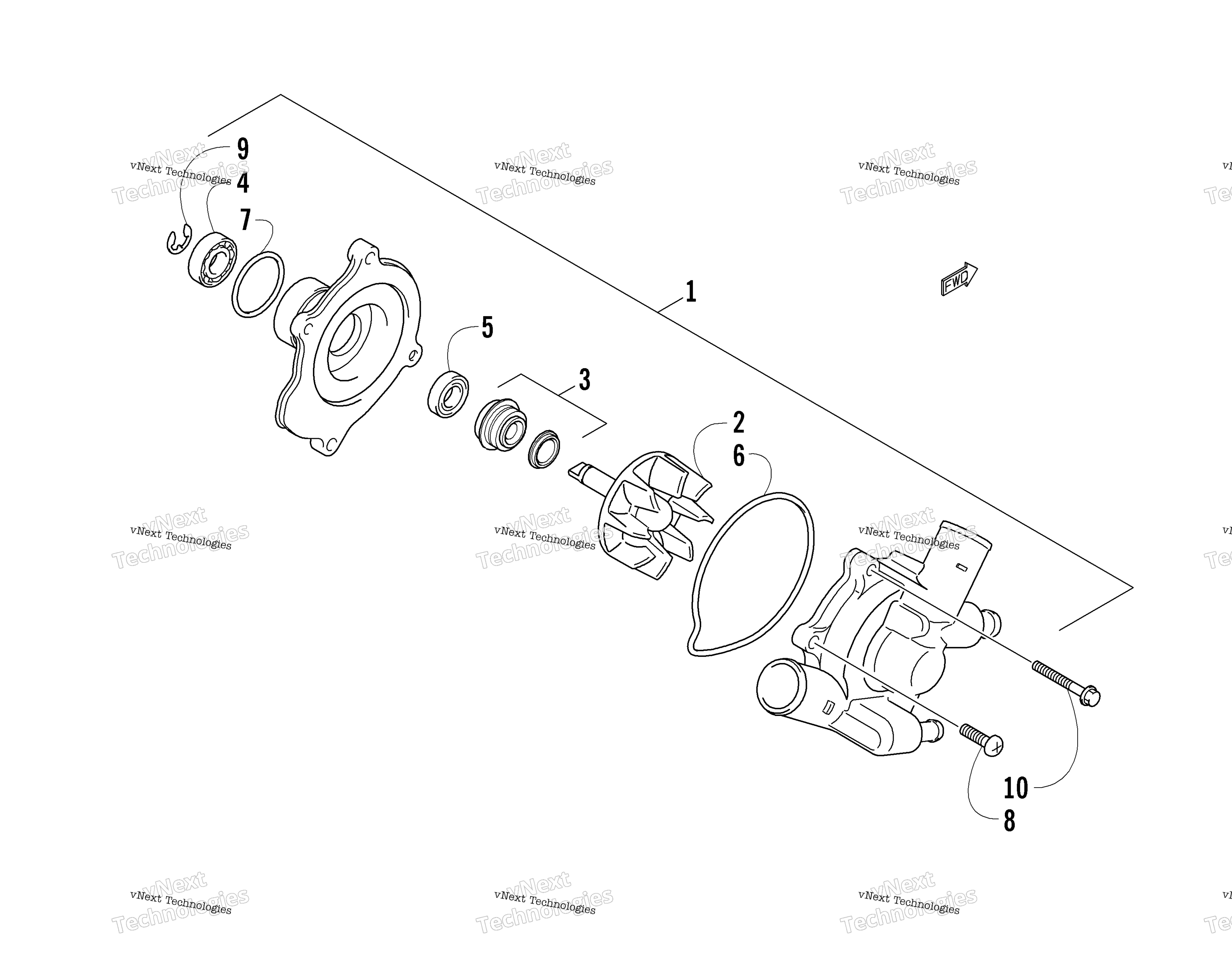

Схема системы охлаждения Pump Assembly для TZ1 BLACK (S2012TZNTOUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Водяная помпа Arctic Cat art. 3007-178
По запросу
2
Impeller/Shaft art. 3007-179
По запросу
3
Сальник водяной помпы Arctic Cat art. 0930-005
от 3 081 ₽
4
Bearing art. 3003-615
По запросу
5
Сальник водяной помпы Arctic Cat art. 3402-465
По запросу
6
Прокладка водяной помпы Arctic Cat art. 3007-181
По запросу
7
Уплотнительное кольцо Arctic Cat art. 3423-404
от 2 615 ₽
8
Screw art. 3007-511
По запросу
9
E-Ring art. 3007-512
По запросу
10
Bolt art. 3007-503
По запросу
