модель 2012 года
- Модель TZ1
- Код модели TZ1 BLACK (S2012TZNTOUSB)

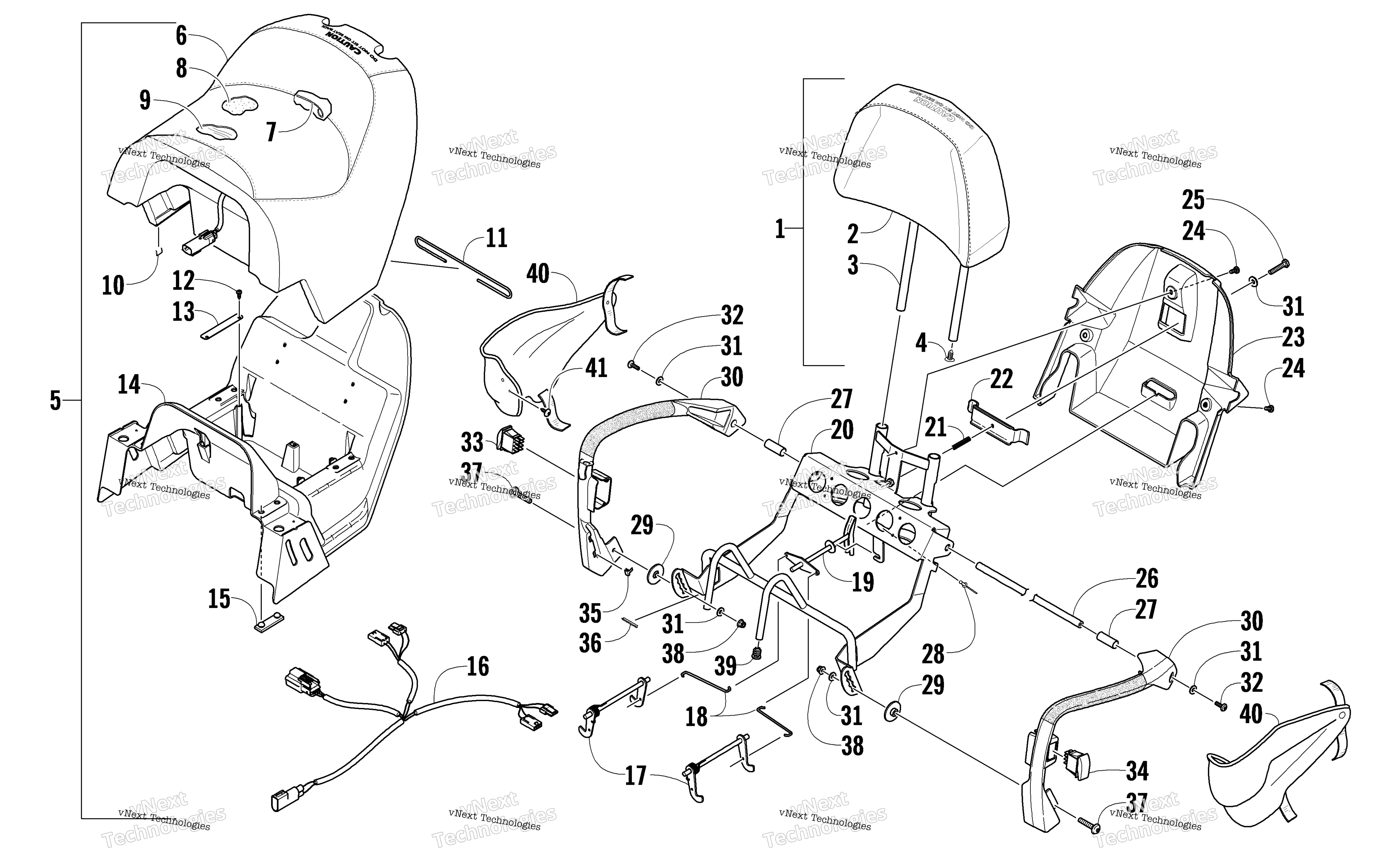

Схема Passenger сиденье и Backrest узла для TZ1 BLACK (S2012TZNTOUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Backrest - Complete (inc. 2-4) art. 4706-249
По запросу
2
Cover, Backrest art. 4706-250
По запросу
3
Backrest art. 5606-082
По запросу
4
Clip, Retaining art. 1623-732
По запросу
5
Seat, Passenger - Assembly (inc. 6-41) art. 4706-911
По запросу
6
Cover, Seat - Rear - Tour (inc. 7) art. 4706-908
По запросу
7
Wire, Seat art. 5606-378
По запросу
8
Foam, Seat art. 3706-738
По запросу
9
Pad, Seat Heater art. 0609-869
По запросу
10
Staple art. 0624-528
По запросу
11
Wire, Seat art. 5606-380
По запросу
12
Screw, Self-Tapping art. 0623-727
По запросу
13
Retainer, Seat Latch art. 5606-178
По запросу
14
Base, Seat art. 4606-290
По запросу
15
Bumper art. 0406-879
По запросу
16
Жгут проводов заднего сиденья Arctic Cat 1686-446 art. 1686-570
от 8 358 ₽
17
Rod, Latch w/Spring - Left art. 4706-195
По запросу
17
Rod, Latch w/Spring - Right art. 4706-194
По запросу
18
Rod, Cross art. 5606-204
По запросу
19
Rod, Handle art. 4706-090
По запросу
20
Frame, Seat art. 3706-808
По запросу
21
Spring, Adjustment art. 5606-095
По запросу
22
Plate, Clamp - Backrest art. 3706-806
По запросу
23
Panel, Seat-Base art. 4606-291
По запросу
24
Винт Arctic Cat art. 0423-396
от 473 ₽
25
Screw, Cap art. 1623-774
По запросу
26
Rod art. 5606-020
По запросу
27
Spacer art. 5606-018
По запросу
28
Rivet art. 0623-853
По запросу
29
Spacer, Latch - Painted Black art. 4706-075
По запросу
30
Handhold - Left art. 5606-085
По запросу
30
Handhold - Right art. 4706-532
По запросу
31
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
32
SCREW,MACH-TSTRH M6X1.0X20 RIEBLK W/2510 art. 1623-789
По запросу
33
Switch, Handwarmer art. 0609-835
По запросу
34
Switch, Heated Seat art. 0609-836
По запросу
35
Clip art. 1623-703
По запросу
36
Trim art. 0706-371
По запросу
37
Screw, Machine art. 8476-630
По запросу
38
Гайка Arctic Cat art. 8427-602
от 116 ₽
39
Plug, Hole art. 1623-697
По запросу
40
Windguard - Right art. 5606-212
По запросу
40
Windguard - Left art. 5606-213
По запросу
41
Винт-саморез Arctic Cat art. 1623-129
По запросу
