модель 2012 года
- Модель TZ1
- Код модели TZ1 BLACK (S2012TZNTOUSB)

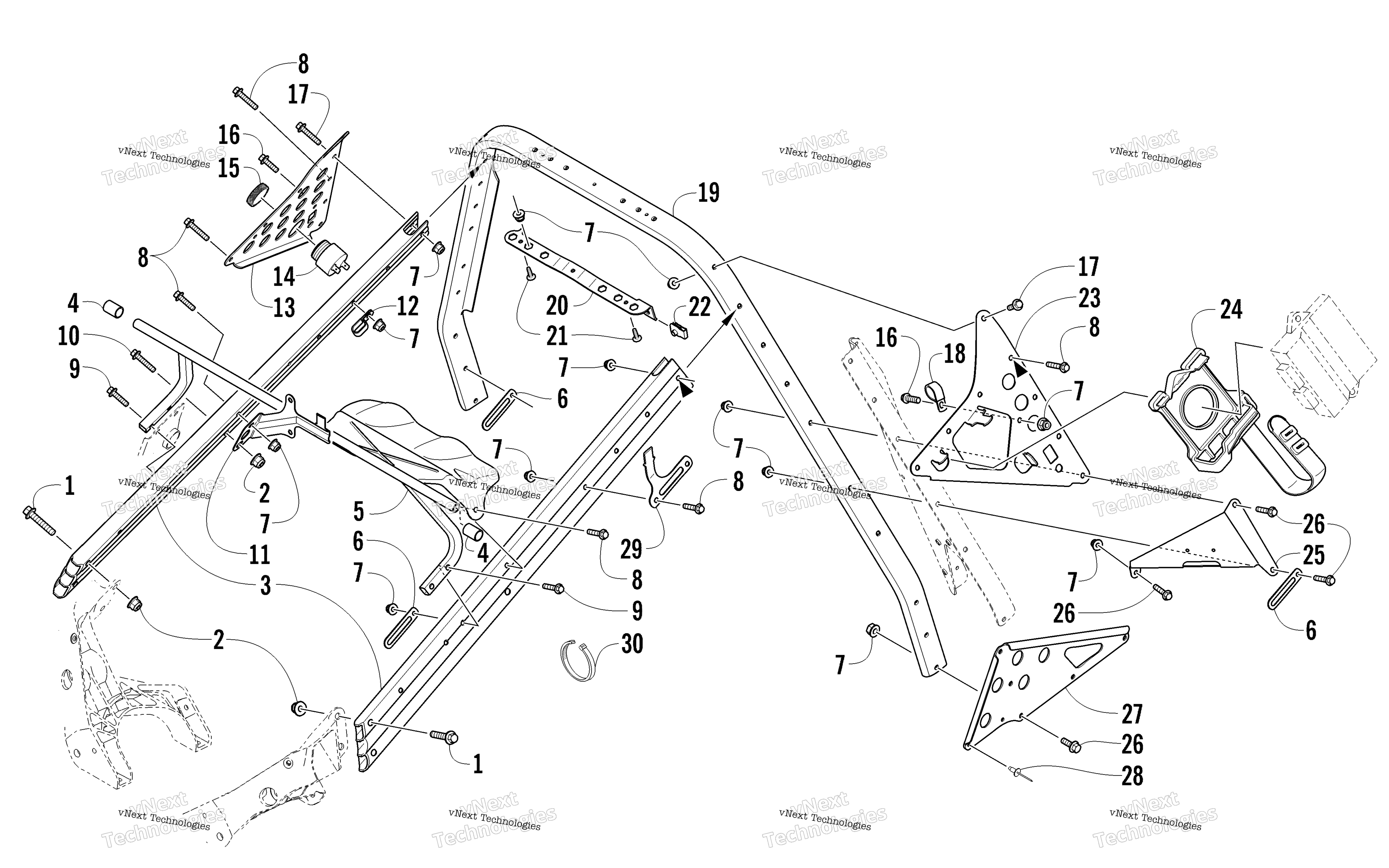

Схема рулевого управления Support Assembly для TZ1 BLACK (S2012TZNTOUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
SCREW,CAP-HFH M8X1.25X40 CL8.8 Z&Y art. 8408-840
По запросу
2
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
3
Frame, Upper art. 0607-814
По запросу
4
Spacer art. 1623-900
По запросу
5
Bracket, Support - Headlight w/Heat Shield art. 4706-354
По запросу
6
Зажим Arctic Cat art. 1623-984
По запросу
7
Гайка Arctic Cat art. 8427-602
от 116 ₽
8
Болт Arctic Cat art. 8408-635
от 110 ₽
9
SCREW,CAP-HFH M6X1.0X45 CL8.8 Z&Y art. 8408-645
По запросу
10
Болт M8X1.25X35 Arctic Cat art. 8408-835
от 210 ₽
11
Bracket, Mounting - Coolant Tank art. 5606-534
По запросу
12
Clamp, Routing art. 1623-733
По запросу
13
Gusset, Steering Support - Right art. 0607-808
По запросу
14
Alarm, Reverse (inc. 15) art. 0630-243
По запросу
15
Ring, Retaining art. 0630-017
По запросу
16
Screw, Cap art. 8408-616
По запросу
17
Болт Arctic Cat art. 8408-625
от 116 ₽
18
Clamp, Tube-1" art. 0423-044
По запросу
19
Support, Steering art. 0605-949
По запросу
20
Plate, Nut art. 5606-132
По запросу
21
Screw, Self-Tapping art. 0623-574
По запросу
22
Клипса Arctic Cat art. 0423-577
от 168 ₽
23
Gusset, Steering Support - Left art. 1607-093
По запросу
24
Mount, ECU art. 0645-506
По запросу
25
Bracket, Support - Belt Guard art. 4606-908
По запросу
26
Screw, Cap art. 8408-630
По запросу
27
Bracket, Footrest - Left art. 3606-745
По запросу
27
Bracket, Footrest - Right art. 3606-744
По запросу
28
Заклепка Arctic Cat art. 8060-686
от 116 ₽
29
Bracket, Mounting - MAP Sensor art. 4606-925
По запросу
30
Пластиковая стяжка Arctic Cat art. 0123-903
По запросу
30
Зажим Arctic Cat art. 0123-788
По запросу
