модель 2012 года
- Модель XF 1100 Turbo
- Код модели XF 1100 TURBO SNO PRO HIGH COUNTRY BLACK (S2012XFNTPUSB)

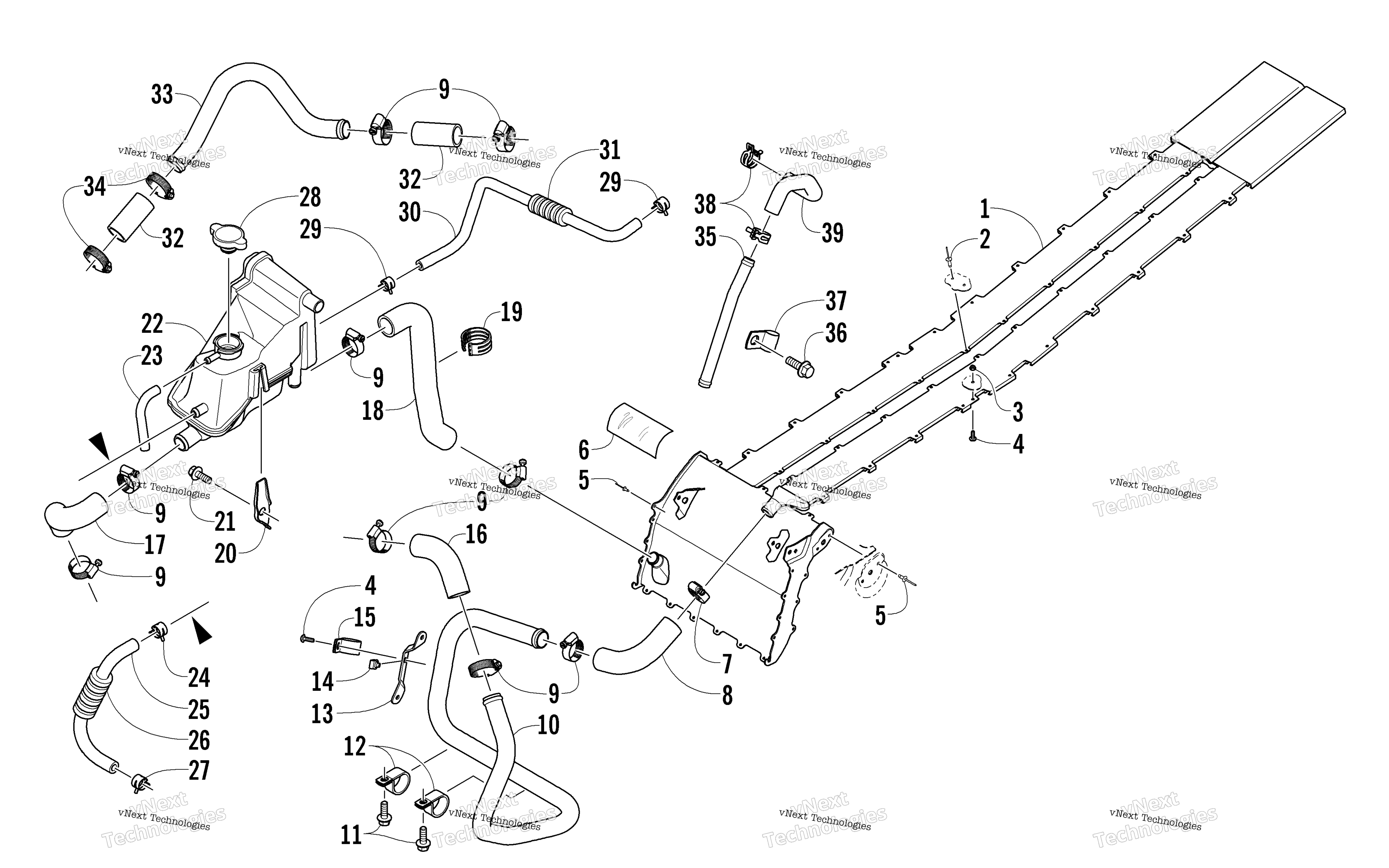

Схема системы охлаждения Assembly для XF 1100 TURBO SNO PRO HIGH COUNTRY BLACK (S2012XFNTPUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Exchanger, Heat art. 0713-043
По запросу
2
Rivet art. 8060-682
По запросу
3
Nut, Lock art. 8422-502
По запросу
4
Screw, Machine art. 8476-516
По запросу
5
Заклепка Arctic Cat art. 8060-686
от 116 ₽
6
Foil, Protective art. 0619-206
По запросу
7
Хомут Arctic Cat art. 1623-981
от 578 ₽
8
Hose, Coolant - Coolant Tube/Heat Exchanger art. 0610-866
По запросу
9
Clamp, Hose art. 1623-230
По запросу
10
Tube, Coolant - Engine/Heat Exchanger art. 0613-050
По запросу
11
Screw, Cap art. 8409-017
По запросу
12
Clamp, Routing art. 1623-916
По запросу
13
Bracket, Mounting - Coolant Tube art. 0608-668
По запросу
14
Клипса рамы Arctic Cat art. 1623-637
от 368 ₽
15
Clamp, Tube-1" art. 0423-044
По запросу
16
Hose, Coolant - Thermostat/Coolant Tube art. 0610-865
По запросу
17
Hose, Coolant - Engine/Coolant-Oil Separator Tank art. 0610-849
По запросу
18
Hose, Coolant - Heat Exchanger/Coolant-Oil Separator Tank art. 0610-842
По запросу
19
Tie, Cable - Triple art. 0623-540
По запросу
20
Bracket, Mounting - Coolant-Oil Separator Tank art. 0613-048
По запросу
21
Screw, Cap art. 8408-026
По запросу
22
Tank, Coolant-Oil Separator - Assembly art. 0613-070
По запросу
23
Hose, Gasline art. 0610-818
По запросу
24
Clamp, Hose art. 1623-973
По запросу
25
Hose, Coolant art. 0610-845
По запросу
26
Conduit, High Temp art. 1619-356
По запросу
27
Хомут пружинный Arctic Cat art. 1623-281
от 250 ₽
28
Cap art. 2606-284
По запросу
29
Хомут Arctic Cat art. 1623-278
от 263 ₽
30
Hose, Coolant - Coolant-Oil Separator Tank/Throttle Body art. 0610-841
По запросу
31
Conduit, Flexible - 5 ft art. 0619-776
По запросу
32
Hose art. 0610-840
По запросу
33
Tube, Coolant - Cylinder Head/Pump art. 0613-049
По запросу
34
Clamp, Hose art. 3007-857
По запросу
35
Tube, Coolant art. 0613-051
По запросу
36
Screw, Cap art. 3007-825
По запросу
37
Clamp, Routing art. 1623-924
По запросу
38
Clamp, Hose art. 1623-285
По запросу
39
Hose, Coolant art. 0610-867
По запросу
