модель 2012 года
- Модель XF 1100 Turbo
- Код модели XF 1100 TURBO SNO PRO HIGH COUNTRY BLACK (S2012XFNTPUSB)

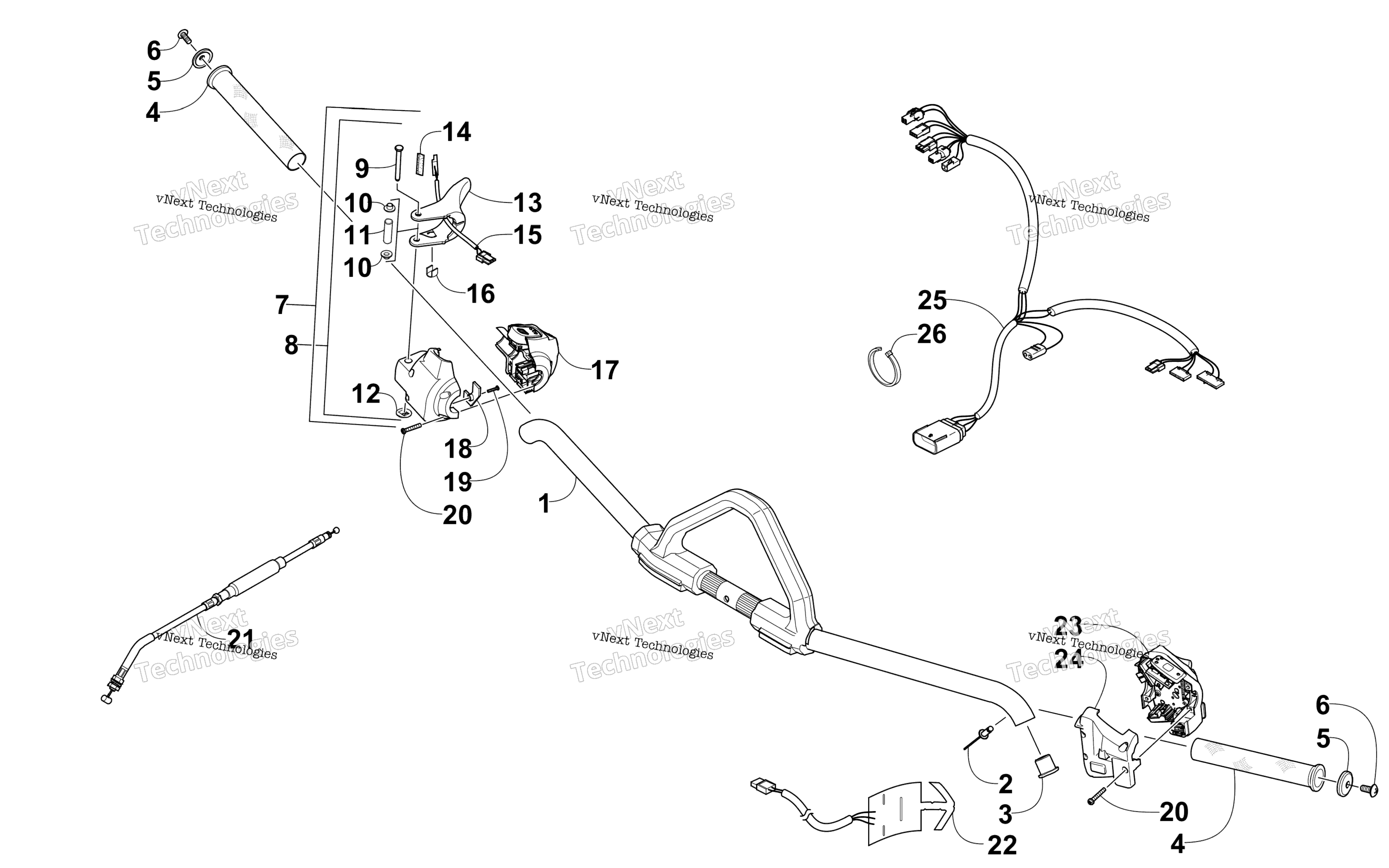

Схема руля And Controls для XF 1100 TURBO SNO PRO HIGH COUNTRY BLACK (S2012XFNTPUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Руль Arctic Cat art. 1705-493
По запросу
2
Rivet art. 8060-682
По запросу
3
Insert, Handlebar art. 0605-945
По запросу
4
Рукоятка art. 4606-945
По запросу
5
Washer, Backing art. 1623-754
По запросу
6
Screw, Self-Tapping art. 1623-618
По запросу
7
курок газа в сборе art. 0609-882
По запросу
8
Крепеж ручки газа Arctic Cat art. 0609-859
от 3 675 ₽
12
Nut, Push Included in Kit art. 0123-766
По запросу
13
Курок газа Arctic Cat art. 0609-795
от 6 279 ₽
14
Подушка подогрева курка газа Arctic Cat art. 0617-248
По запросу
15
Element, Thumbwarmer art. 0609-827
от 2 229 ₽
16
Clip, Retaining art. 0609-595
По запросу
17
Блок курка газа Arctic Cat art. 0609-884
По запросу
18
Cover, Connector art. 0609-792
По запросу
19
Screw, Machine art. 0609-793
По запросу
20
Screw, Self-Tapping art. 0609-791
По запросу
21
Трос газа Arctic Cat art. 0687-227
от 6 689 ₽
22
Подогрев руля art. 0609-856
По запросу
22
Подогрев руля art. 0609-857
По запросу
23
Пульт левый Arctic Cat art. 0609-929
от 10 406 ₽
24
Задняя крышка блока подогрева ручек руля Arctic Cat art. 0609-883
По запросу
25
Harness, Handlebar art. 1686-637
По запросу
26
Tie, Cable - 4 in. art. 0123-811
По запросу
26
Зажим Arctic Cat art. 0123-788
По запросу
