модель 2012 года
- Модель XF 1100 Turbo
- Код модели XF 1100 TURBO SNO PRO HIGH COUNTRY BLACK (S2012XFNTPUSB)

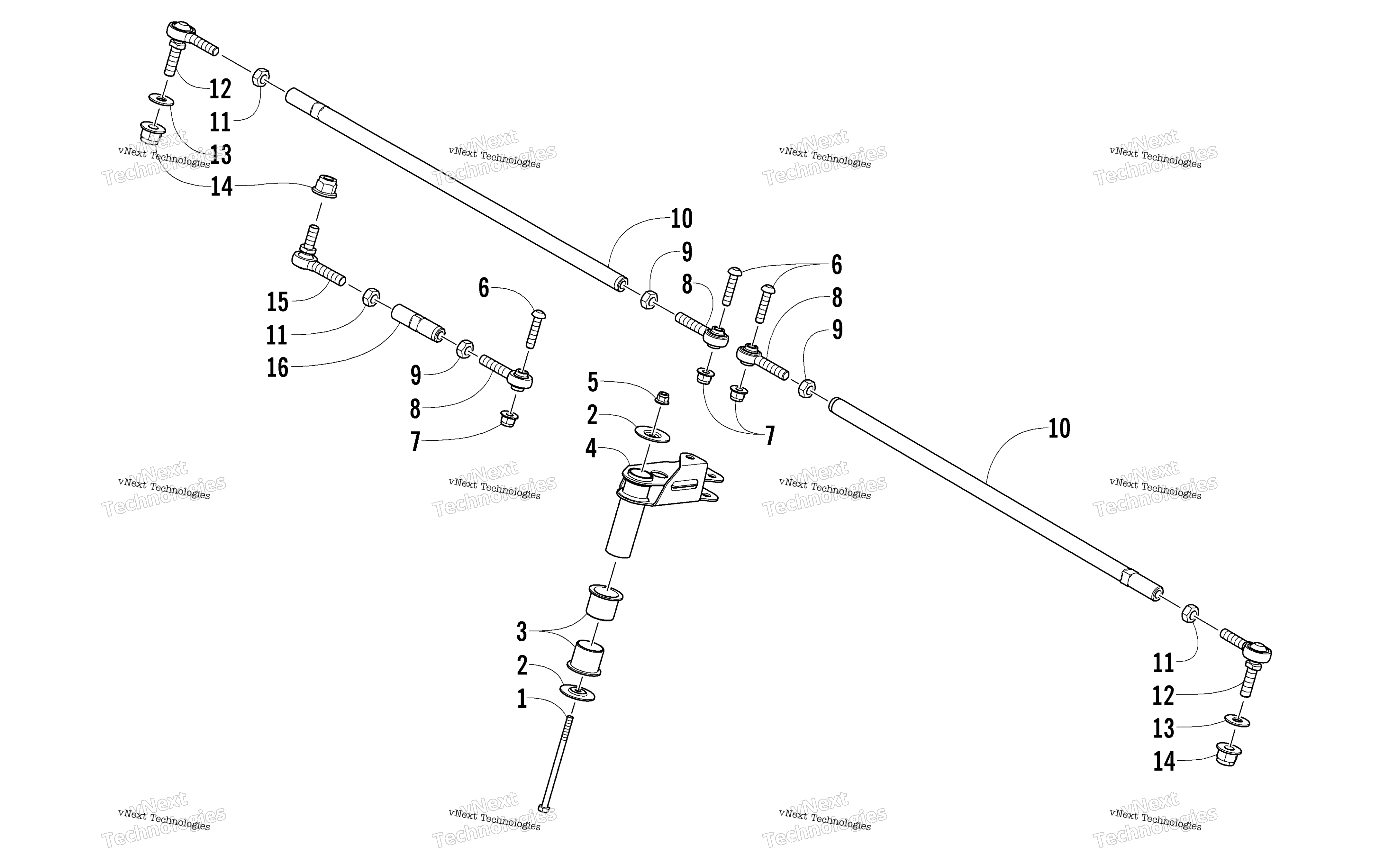

Схема тяга стержень узла для XF 1100 TURBO SNO PRO HIGH COUNTRY BLACK (S2012XFNTPUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Screw, Cap art. 8402-600
По запросу
2
Washer art. 1623-807
По запросу
3
Bushing art. 1605-161
По запросу
4
Arm, Steering art. 1705-488
По запросу
5
Гайка Arctic Cat art. 8427-602
от 116 ₽
6
Screw, Machine art. 2623-026
По запросу
7
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
8
Рулевой наконечник внутренний ( правая резьба) Arctic Cat art. 1605-032
от 1 608 ₽
9
Nut, Hex - Right-Hand Thread art. 8420-002
По запросу
10
Тяга рулевая Arctic Cat art. 0605-477
от 3 161 ₽
11
Nut, Hex - Left-Hand Thread art. 0423-013
По запросу
12
Рулевой наконечник Arctic Cat art. 1605-019
от 5 975 ₽
Аналог
Рулевой наконечник Arctic Cat (левая резьба)
art. SM-08411
1 842 ₽
Требуется 2 шт.
Подписаться
13
Washer art. 1623-803
По запросу
14
Гайка Arctic Cat M10X1.25 art. 8427-002
от 190 ₽
Аналог
3 212 ₽
Требуется 3 шт.
Подписаться
15
Рулевой наконечник Arctic Cat art. 1605-021
По запросу
16
Tube, Tie Rod - Steering art. 0605-483
По запросу
