модель 2012 года
- Модель XF 1100 Turbo
- Код модели XF 1100 TURBO SNO PRO HIGH COUNTRY BLACK (S2012XFNTPUSB)

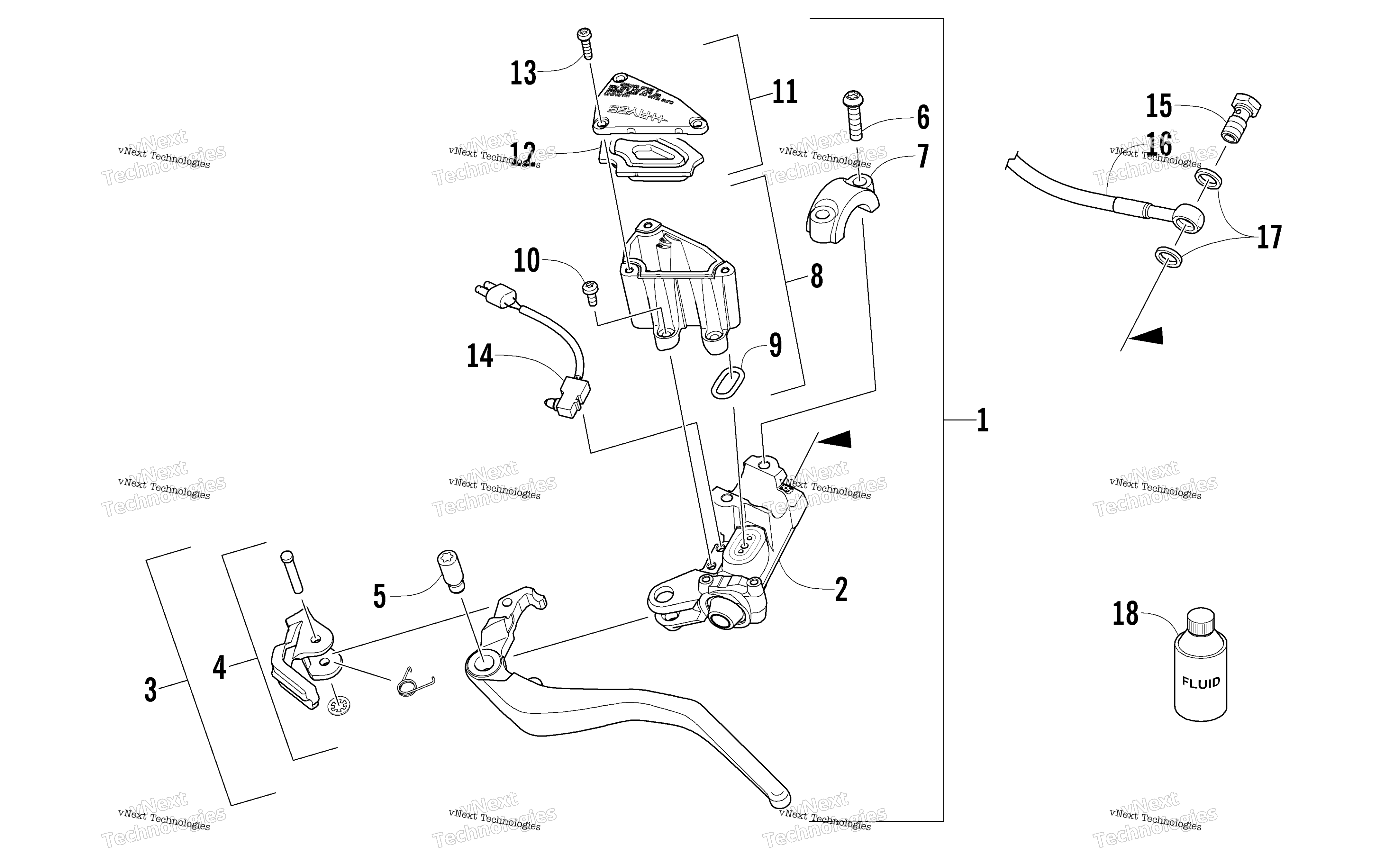

Схема Hydraulic тормоз управление узла для XF 1100 TURBO SNO PRO HIGH COUNTRY BLACK (S2012XFNTPUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Brake Assembly (inc. 2-14) art. 2602-344
По запросу
2
Piston Assembly art. 2602-426
По запросу
3
Lever, Brake - Assembly (inc. 4-5) art. 2602-427
от 17 230 ₽
Аналог
17 230 ₽
Требуется 1 шт.
4
Стопор на ручке тормоза Arctic Cat art. 2602-428
По запросу
5
Screw, Shoulder art. 2602-431
По запросу
6
Screw, Machine art. 1602-936
По запросу
7
CLAMP(BLACK) art. 0502-869
По запросу
8
Reservoir (inc. 9-10) art. 2602-433
По запросу
9
O-Ring art. 2602-518
По запросу
10
Screw, Self-Tapping art. 2602-519
По запросу
11
Cover, Reservoir (inc. 12) art. 2602-429
По запросу
12
Gasket art. 2602-520
По запросу
13
Винт-саморез Arctic Cat art. 2602-430
от 788 ₽
14
Switch, Brake art. 2602-432
от 5 500 ₽
15
Болт тормозного шланга Arctic Cat art. 0423-413
от 310 ₽
16
Шланг тормозной Arctic Cat art. 3602-099
По запросу
17
Шайба медная Arctic Cat art. 0423-178
от 210 ₽
18
DOT 4 BRAKE FLUID - 12 OZ art. 5639-848
По запросу
