модель 2012 года
- Модель XF 1100 Turbo
- Код модели XF 1100 TURBO SNO PRO HIGH COUNTRY BLACK (S2012XFNTPUSB)

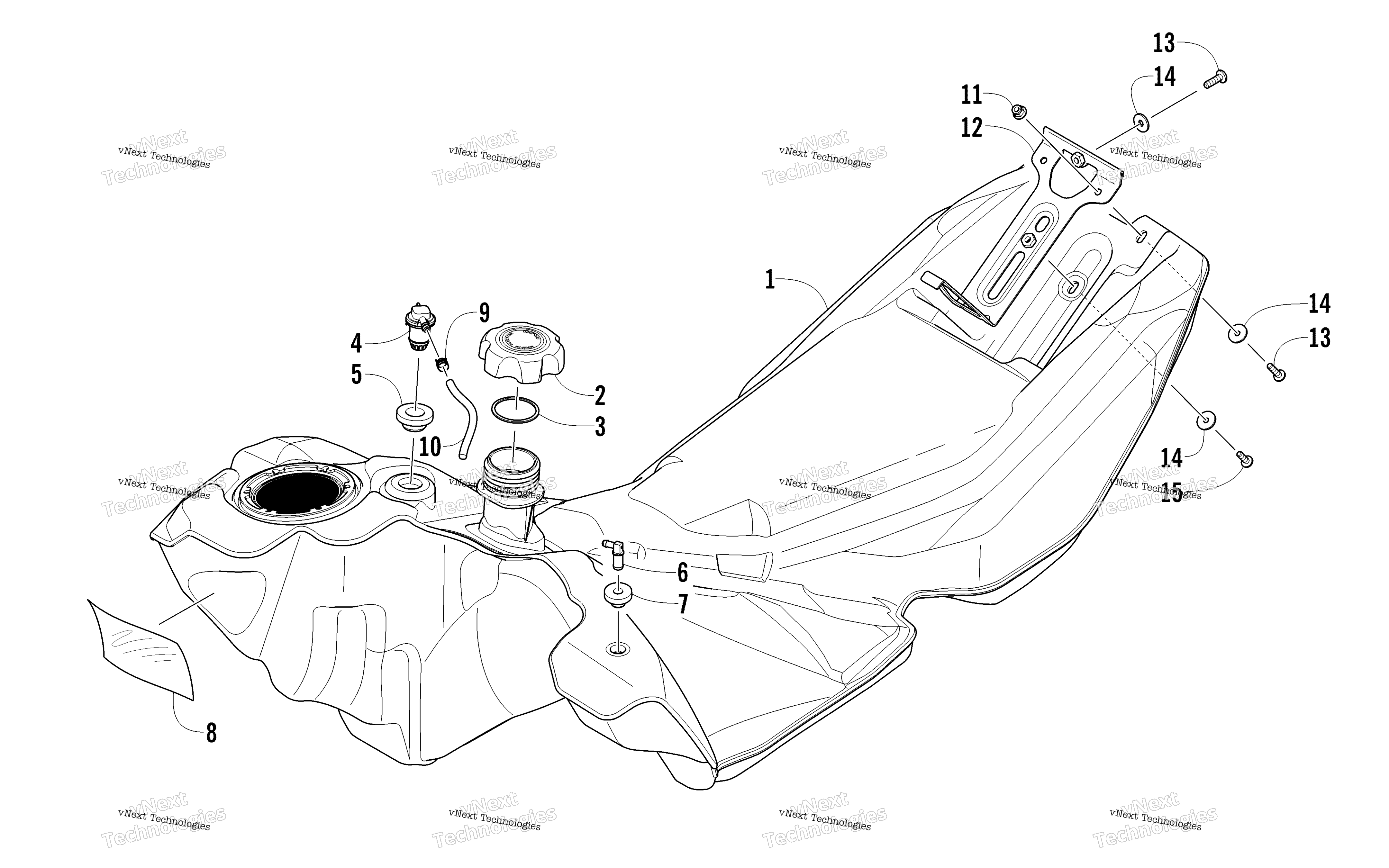

Схема узла топливного бака для XF 1100 TURBO SNO PRO HIGH COUNTRY BLACK (S2012XFNTPUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
TANK,FUEL-TURBO-SP ASSY (inc. 2-7) art. 1770-087
По запросу
2
Cap, Gas Tank - Assembly (inc. 3) art. 2670-048
По запросу
3
Прокладка крышки масляного бачка Arctic Cat art. 0109-733
По запросу
4
Клапан бензобака Arctic Cat art. 1670-787
от 4 694 ₽
5
Grommet art. 1670-822
По запросу
6
Fitting, Oil Tank art. 1670-494
По запросу
7
Grommet art. 1670-325
По запросу
8
Foil, Protective art. 0619-206
По запросу
9
Clamp, Hose art. 1623-233
По запросу
10
Hose - 50 ft art. 6101-009
По запросу
10
Hose - 100 ft art. 6101-001
По запросу
11
Гайка Arctic Cat art. 8427-602
от 116 ₽
12
Bracket, Hold-Down art. 5706-098
По запросу
13
Screw, Machine art. 8468-620
По запросу
14
Washer art. 8050-223
По запросу
15
Винт Arctic Cat art. 8468-616
от 116 ₽
