модель 2013 года
- Модель F 800
- Код модели F 800 LXR BLACK (S2013F8HLXUSB)

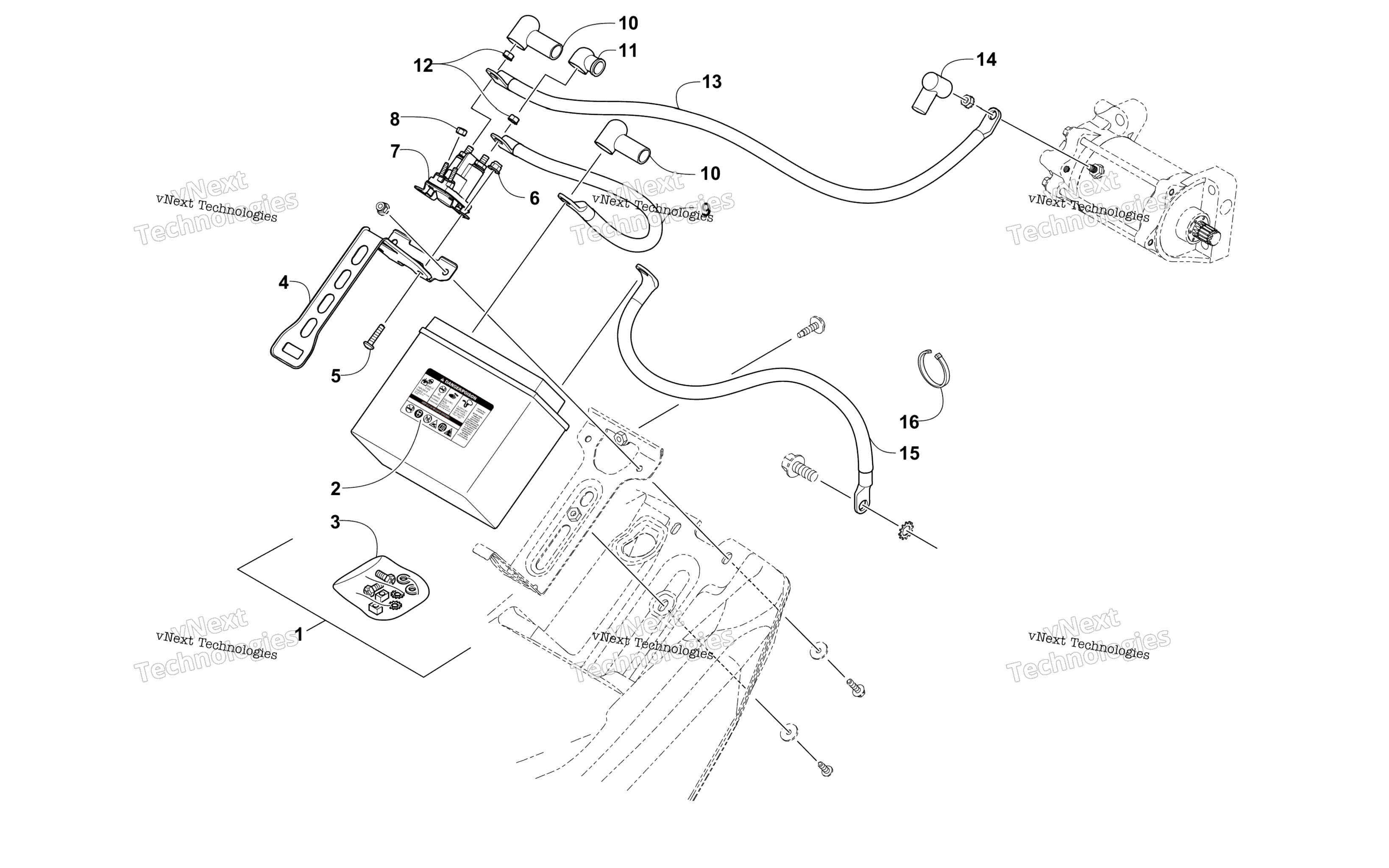

Схема аккумулятора And Tray Assembly для F 800 LXR BLACK (S2013F8HLXUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Battery (inc. 2-3) art. 0745-406
По запросу
2
Decal, Warning art. 0645-430
По запросу
3
Kit, Hardware art. 0445-082
По запросу
4
Bracket, Hold-Down - Battery art. 0645-674
По запросу
5
Screw, Machine art. 8468-625
По запросу
6
Гайка Arctic Cat art. 8427-602
от 116 ₽
7
Solenoid, Starter Relay art. 0645-673
от 1 473 ₽
8
Nut w/Washer art. 0624-524
По запросу
9
Cable, Battery/Solenoid (inc. 10 and one No. 11) art. 0645-649
По запросу
10
Boot, Terminal - Battery art. 0645-697
По запросу
11
Boot, Terminal - Battery art. 0645-662
По запросу
12
Nut w/Washer art. 0623-877
По запросу
13
Cable, Solenoid/Starter (inc. 14 and one No. 11) art. 0645-650
По запросу
14
Boot, Terminal art. 0645-019
от 350 ₽
Аналог
Колпачок силового провода контактора лебедки Arctic Cat б.у
art. 0645-019_б.у
350 ₽
Требуется 1 шт.
15
Cable, Battery/Ground art. 0645-648
По запросу
16
Зажим Arctic Cat art. 0123-788
По запросу
