модель 2013 года
- Модель F 800
- Код модели F 800 LXR BLACK (S2013F8HLXUSB)

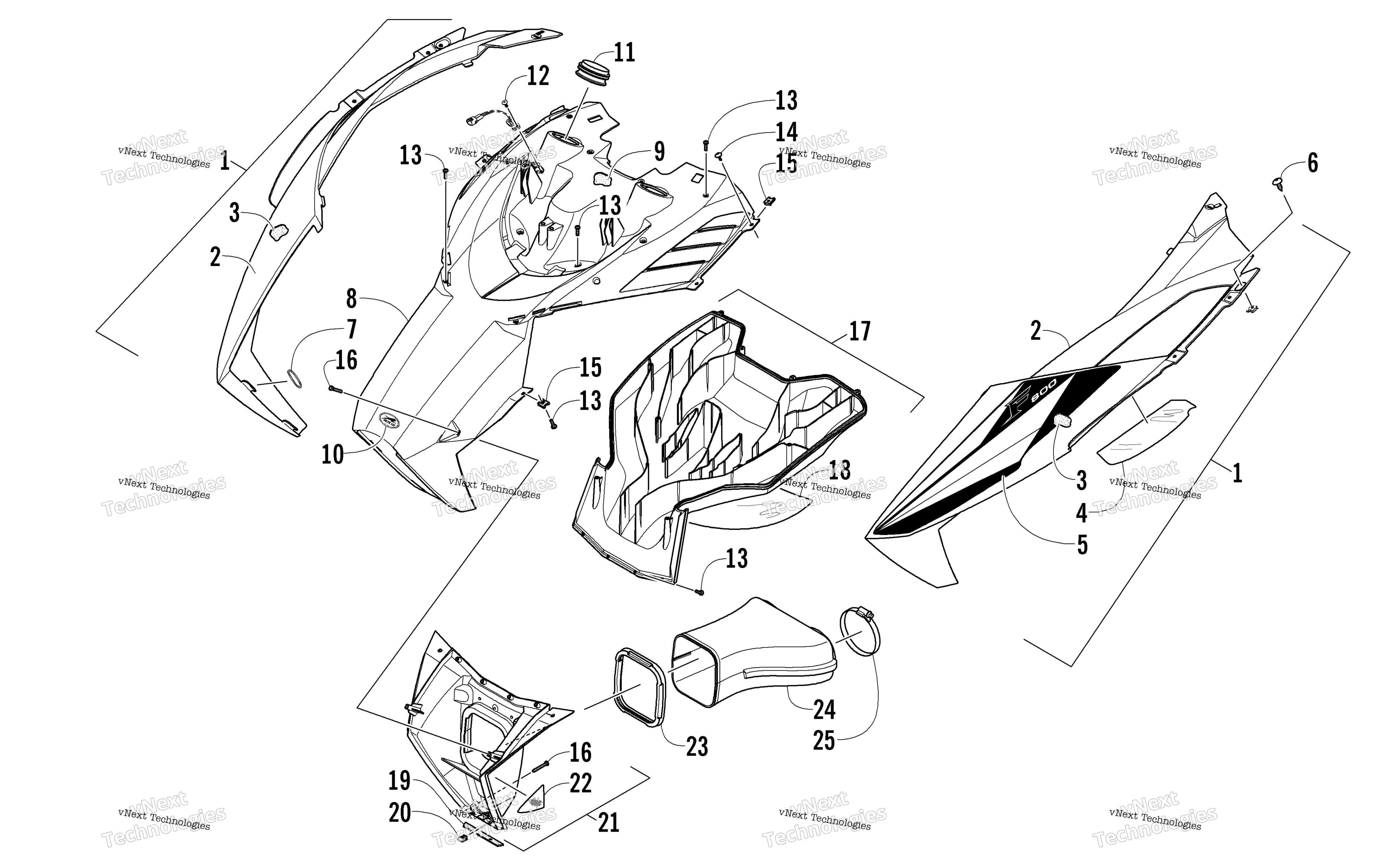

Схема капота And Air Intake Assembly для F 800 LXR BLACK (S2013F8HLXUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Hood w/Decals - Left - Black (inc. 2-5) art. 3718-567
По запросу
1
Hood w/Decals - Right - Black (inc. 2-3 and 5) art. 3718-566
По запросу
2
Hood w/o Decals - Left - Black (inc. 3-4) art. 3718-589
По запросу
2
Hood w/o Decals - Right - Black (inc. 3) art. 3718-588
По запросу
3
Foam, Hood - Left art. 0617-647
По запросу
3
Foam, Hood - Right art. 0617-646
По запросу
4
Foil, Protective art. 6606-407
По запросу
5
Decal, Hood - Left art. 9611-963
По запросу
5
Decal, Hood - Right art. 9611-962
По запросу
6
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
7
Кольцо резиновое Arctic Cat art. 1623-960
По запросу
8
Пластик Arctic Cat art. 5706-356
от 23 930 ₽
9
Foam, Intake art. 0617-648
от 1 156 ₽
10
Decal, "Arctic Cat" art. 9611-751
По запросу
11
Seal art. 6606-386
По запросу
12
Clip, Retaining art. 0623-165
По запросу
13
Screw, Self-Tapping art. 1623-933
По запросу
14
Винт Arctic Cat art. 2623-164
от 368 ₽
15
Nut, U art. 1623-939
По запросу
16
Screw, Self-Tapping art. 1623-929
По запросу
17
Plenum, Intake - Lower Rear (inc. 18) art. 5706-358
По запросу
18
Foil, Protective art. 6606-406
По запросу
19
Foam, Intake art. 0617-682
По запросу
20
Клипса рамы Arctic Cat art. 1623-637
от 368 ₽
21
Plenum, Air Intake - Lower Front - w/Reflector (inc. 22) art. 5706-990
По запросу
22
Decal, Reflector - Amber art. 0621-989
По запросу
23
Adapter, Boot art. 0617-624
По запросу
24
Boot art. 2670-328
По запросу
25
Clamp, Hose art. 0423-018
По запросу
