модель 2013 года
- Модель F 800
- Код модели F 800 LXR BLACK (S2013F8HLXUSB)

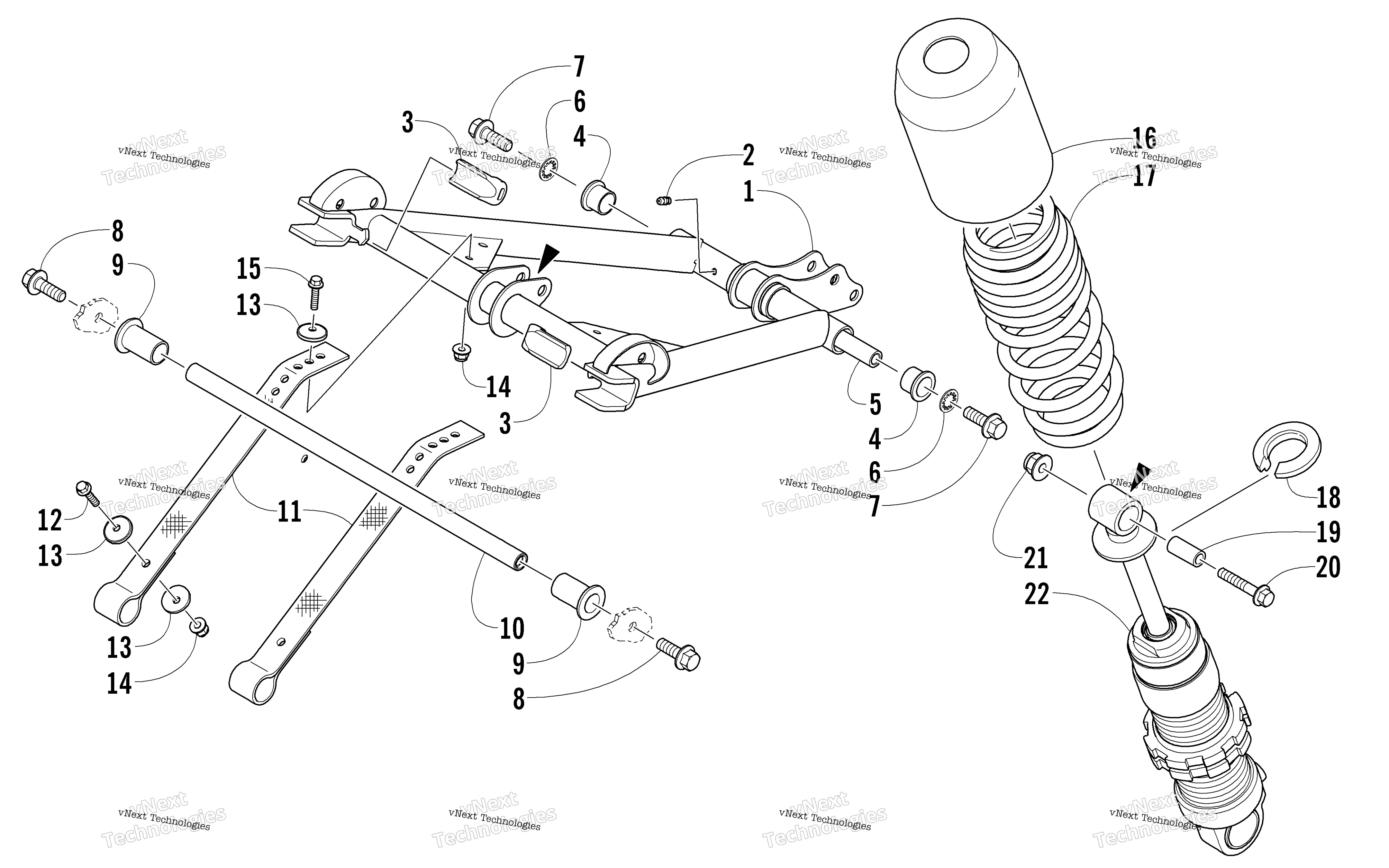

Схема задней части Suspension Front Arm Assembly для F 800 LXR BLACK (S2013F8HLXUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
ARM,FRT-W/PIVOT-BLK FABR (inc. 2-4) art. 2704-402
По запросу
2
Фиттинг art. 1623-010
По запросу
3
Бампер подвески Arctic Cat art. 3604-141
По запросу
4
Втулка заднего маятникового рычага Arctic Cat art. 3604-028
По запросу
5
Axle art. 3604-634
По запросу
6
Шайба Arctic Cat art. 1623-992
от 168 ₽
7
Болт Arctic Cat art. 8408-031
от 368 ₽
8
Screw, Cap art. 8408-041
По запросу
9
Bushing, Flared art. 3604-233
По запросу
10
Axle, Front Slider art. 3604-663
По запросу
11
Strap, Limiter art. 3604-823
По запросу
12
Screw, Cap art. 8408-630
По запросу
13
Washer art. 8450-109
По запросу
14
Гайка Arctic Cat art. 8427-602
от 116 ₽
15
Болт Arctic Cat art. 8408-620
от 190 ₽
16
Чехол пружины амортизатора Arctic Cat art. 0604-790
от 3 161 ₽
17
Spring, Compression - Black art. 1704-736
от 22 790 ₽
Аналог
Амортизатор передний задней подвески Yamaha \ Arctic Cat
art. SU-04312S
22 790 ₽
Требуется 1 шт.
18
Retainer, Spring art. 3604-200
от 22 790 ₽
Аналог
Амортизатор передний задней подвески Yamaha \ Arctic Cat
art. SU-04312S
22 790 ₽
Требуется 1 шт.
19
Втулка амортизатора Arctic Cat art. 3604-273
от 473 ₽
Аналог
Амортизатор передний задней подвески Yamaha \ Arctic Cat
art. SU-04312S
22 790 ₽
Требуется 1 шт.
20
Screw, Cap art. 8408-045
По запросу
21
Гайка Arctic Cat M10X1.25 art. 8427-002
от 190 ₽
Аналог
3 212 ₽
Требуется 1 шт.
Подписаться
22
Shock Absorber art. 2704-689
По запросу
