модель 2013 года
- Модель F 800
- Код модели F 800 LXR BLACK (S2013F8HLXUSB)

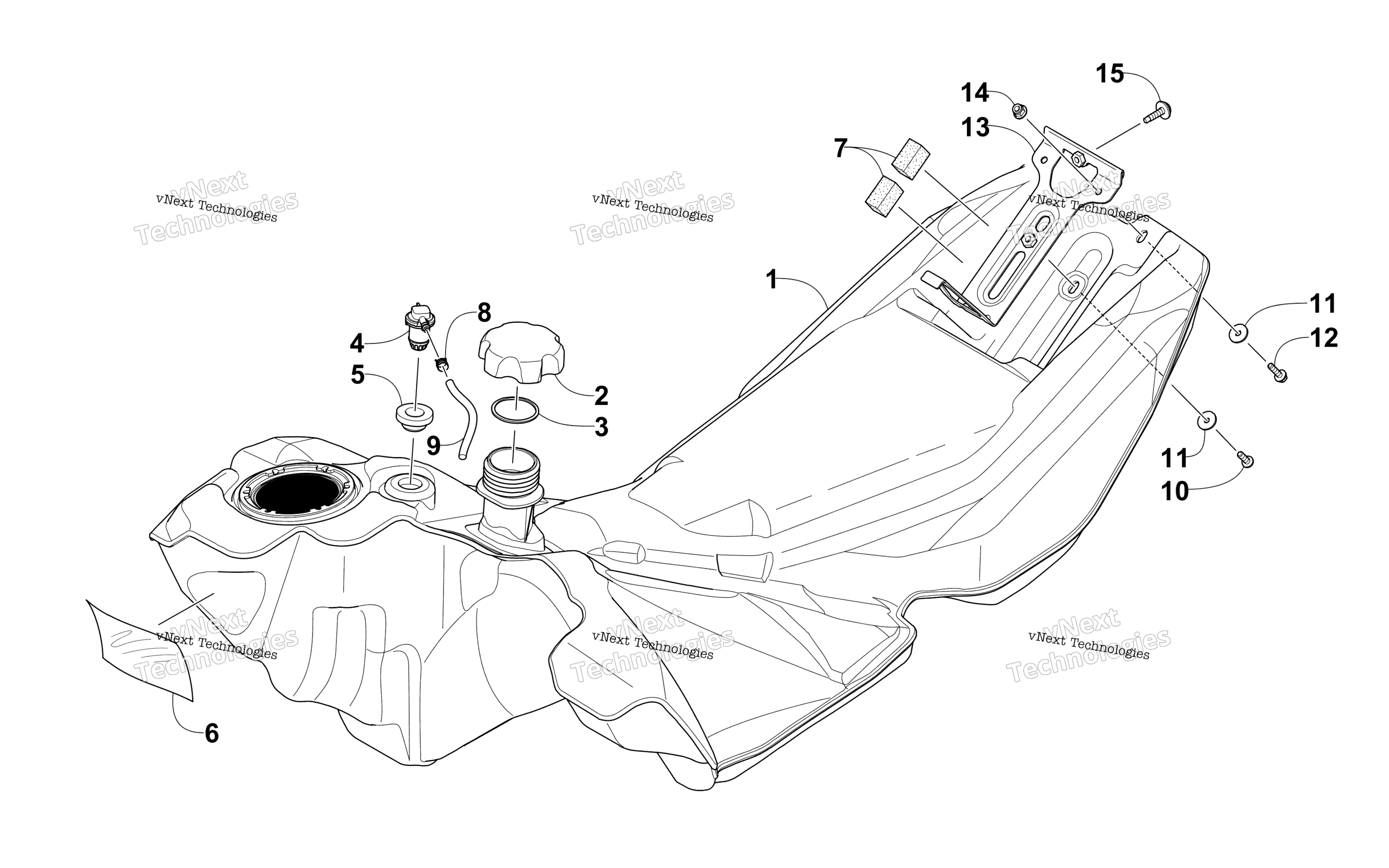

Схема узла топливного бака для F 800 LXR BLACK (S2013F8HLXUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Tank, Gas - Assembly (inc. 2-5) art. 0770-956
По запросу
2
Cap, Gas Tank - Assembly (inc. 3) art. 2670-153
По запросу
3
Прокладка крышки масляного бачка Arctic Cat art. 0109-733
По запросу
4
Клапан бензобака Arctic Cat art. 1670-787
от 4 694 ₽
5
Grommet art. 1670-822
По запросу
6
Foil, Protective art. 0619-206
По запросу
7
Pad, Foam art. 0617-667
По запросу
8
Clamp, Hose art. 1623-233
По запросу
9
Hose - 50 ft art. 6101-009
По запросу
9
Hose - 100 ft art. 6101-001
По запросу
10
Винт Arctic Cat art. 8468-616
от 116 ₽
11
Washer art. 8050-223
По запросу
12
Screw, Cap art. 8410-620
По запросу
13
Bracket, Hold-Down art. 5706-098
По запросу
14
Гайка Arctic Cat art. 8427-602
от 116 ₽
15
Винт крепления стекла M6X1.0X23.5 Arctic Cat art. 0423-609
от 221 ₽
Другие схемы модели
Узел топливного бака
