модель 2013 года
- Модель F 800
- Код модели F 800 LXR BLACK (S2013F8HLXUSB)

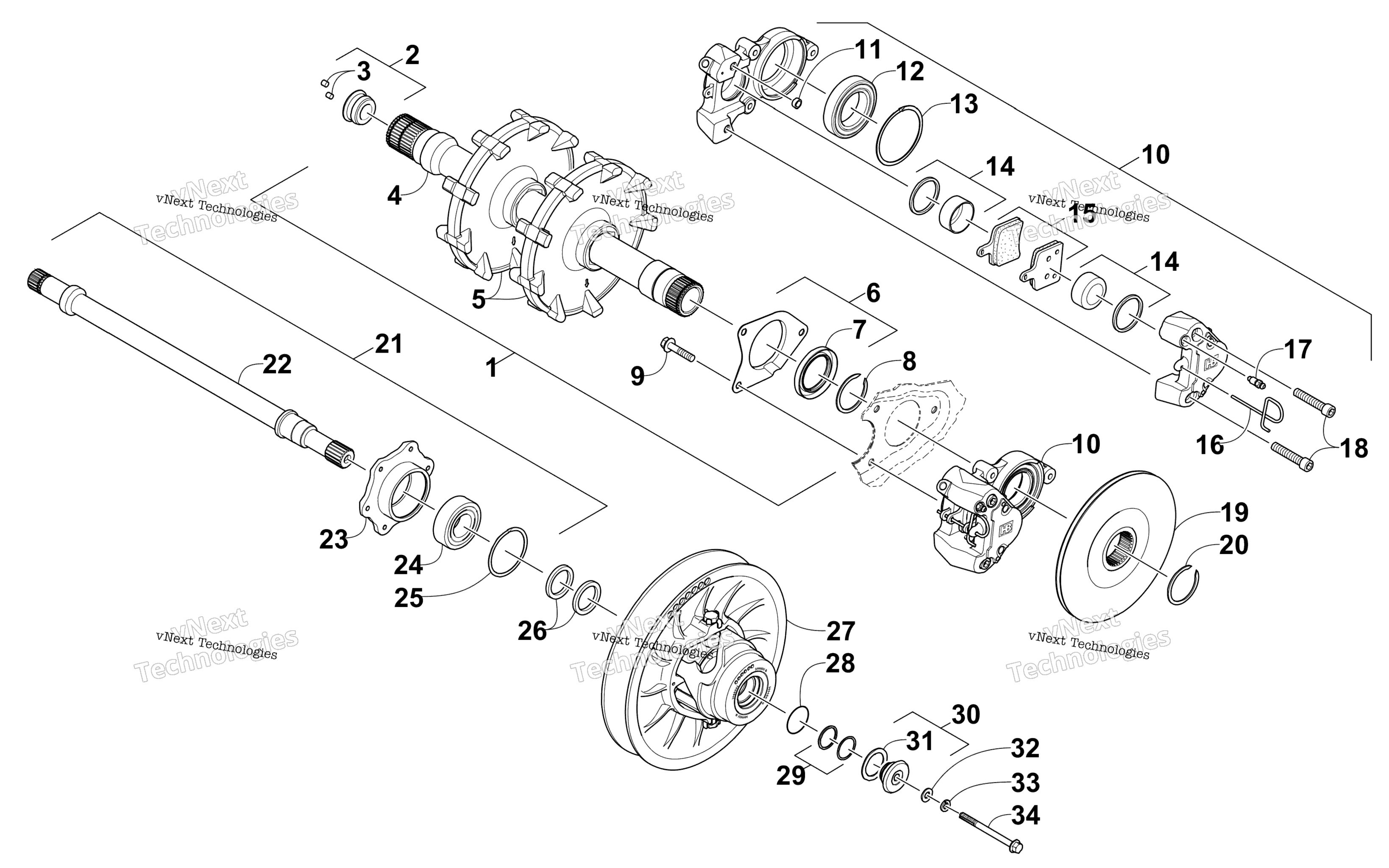

Схема привода Train Shafts And Brake Assemblies для F 800 LXR BLACK (S2013F8HLXUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Track, Drive - Assembly (inc. 2-8) art. 0728-203
По запросу
2
Plug, Magnetic - Assembly (inc. 3) art. 1702-072
По запросу
3
Magnet art. 2602-211
По запросу
4
Driveshaft art. 2602-197
По запросу
5
Sprocket, Drive art. 2602-504
По запросу
6
Plate, Retaining - Seal (inc. 7) art. 1702-502
По запросу
7
Seal art. 1602-344
По запросу
8
Ring, Retaining art. 2602-233
По запросу
9
Болт M8X1.25X30 Arctic Cat art. 8408-831
По запросу
10
Caliper, Brake - Assembly (inc. 11-18) art. 2602-343
По запросу
11
Seal art. 2602-411
По запросу
12
Bearing art. 2602-198
от 1 035 ₽
13
Ring, Retaining art. 2602-280
По запросу
14
Поршень тормозного суппорта Arctic Cat art. 2602-410
По запросу
15
Тормозные колодки Yamaha / Arctic Cat art. 1702-245
от 2 041 ₽
16
Pin, Retaining art. 2602-409
По запросу
17
Fitting, Bleed art. 2602-408
По запросу
18
Screw, Cap art. 2602-412
По запросу
19
Диск тормозной Arctic Cat art. 2602-249
По запросу
20
Ring, Retaining art. 2602-473
По запросу
21
Shaft, Driven - Assembly (inc. 22-25) art. 1702-467
По запросу
22
Shaft, Driven art. 1702-467
По запросу
23
Hub, Bearing art. 2602-454
По запросу
24
Bearing art. 2602-247
от 3 830 ₽
Аналог
1 700 ₽
Требуется 1 шт.
Подписаться
Аналог
3 830 ₽
Требуется 1 шт.
25
Ring, Retaining art. 2602-236
По запросу
26
Washer, Shim (.090 in.) art. 0648-818
от 1 196 ₽
26
Washer, Shim (.060 in.) art. 0648-817
от 1 196 ₽
26
Washer, Shim (.030 in.) art. 0648-816
от 1 196 ₽
27
CLUTCH,DRIVEN-44/40 202-284 BLUE-2 STRK art. 0637-444
По запросу
28
Уплотнительное кольцо Arctic Cat art. 0648-441
от 116 ₽
Аналог
2 930 ₽
Требуется 1 шт.
Аналог
2 402 ₽
Требуется 1 шт.
Аналог
3 938 ₽
Требуется 1 шт.
Аналог
3 830 ₽
Требуется 1 шт.
29
Шайба Arctic Cat art. 0648-716
от 3 002 ₽
Аналог
1 045 ₽
Требуется 1 шт.
Подписаться
29
Шайба Arctic Cat art. 0648-715
от 3 002 ₽
Аналог
1 045 ₽
Требуется 1 шт.
Подписаться
29
Шайба регулировочная ведомого вариатора Arctic Cat art. 0648-714
от 368 ₽
Аналог
1 045 ₽
Требуется 1 шт.
Подписаться
30
Грибок ведомого вариатора Arctic Cat art. 1702-114
от 3 002 ₽
31
Washer, Thrust art. 0648-788
от 3 002 ₽
32
Washer art. 8450-127
По запросу
33
WASHER,SPR LOCK-5/16 .314X.583X.078 Z&Y art. 8051-242
По запросу
34
Болт М8х1,25х100 Arctic Cat art. 8408-800
По запросу
