модель 2013 года
- Модель F 800
- Код модели F 800 SNO PRO RR WHITE (S2013F8HRRUSW)

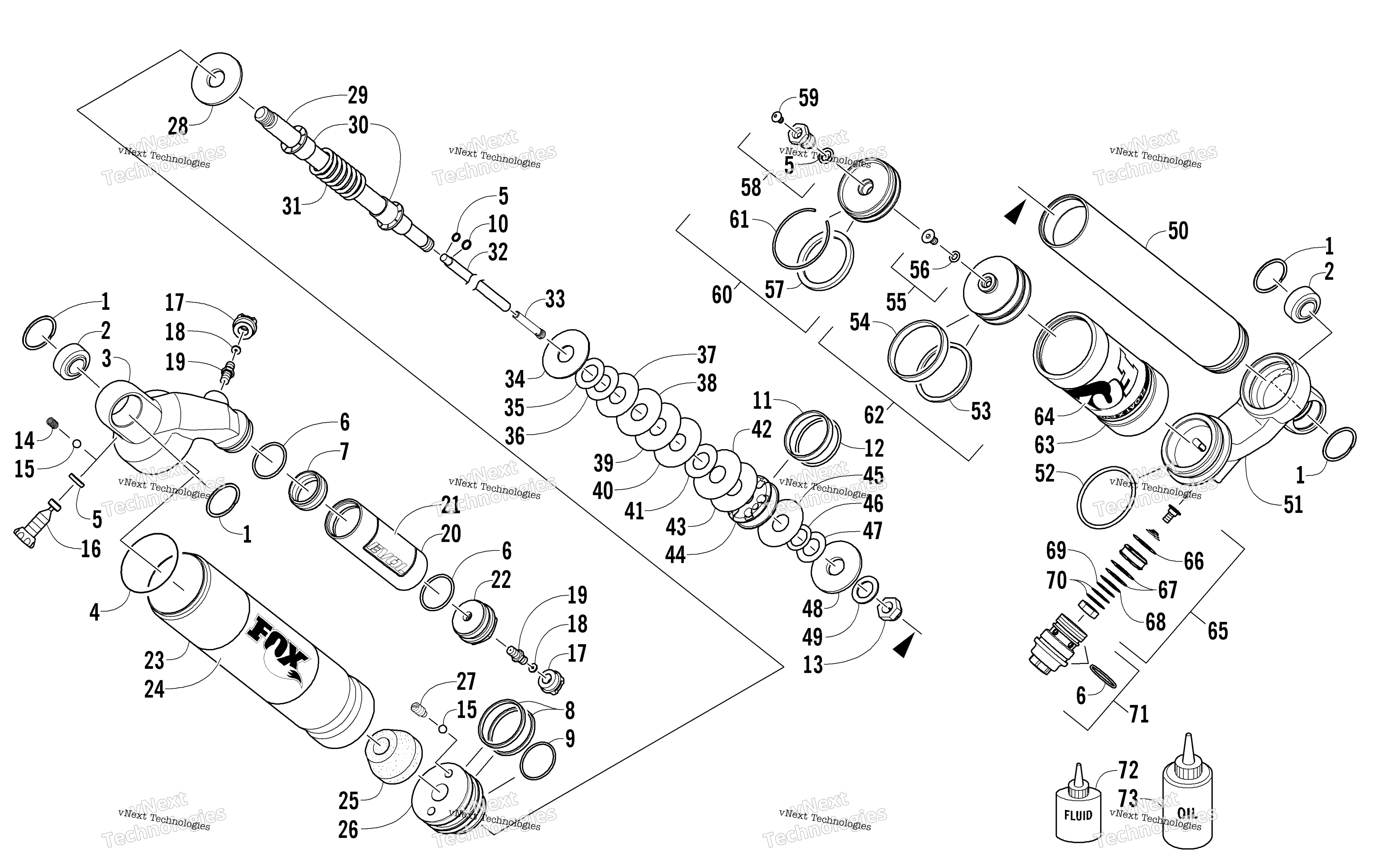

Схема передней части Suspension Shock Absorber для F 800 SNO PRO RR WHITE (S2013F8HRRUSW)
Схема
Детали
Номер
Наименование детали
Цена
0
Complete Shock Absorber - Left art. 2703-909
По запросу
0
Complete Shock Absorber - Right art. 2703-908
По запросу
1
Кольцо пружинное Arctic Cat art. 3604-147
от 2 405 ₽
2
Подшипник шарнирный Arctic Cat art. 1604-664
от 6 279 ₽
3
End Cap, Shock - Right art. 2603-027
По запросу
3
End Cap, Shock - Left art. 2603-026
По запросу
4
Kit, Seal/Bearing Rebuild (inc. 5-13) art. 2603-929
По запросу
5
O-Ring art. 1604-318
По запросу
6
O-Ring art. 2603-502
По запросу
7
Piston, Internal Floating art. 3604-653
По запросу
8
Strap, Teflon art. 2603-863
По запросу
9
O-Ring art. 1604-420
По запросу
10
O-Ring art. 3603-011
По запросу
11
Strap, Piston art. 2603-994
По запросу
12
O-Ring art. 3603-010
По запросу
13
Nut, Cap - Fox Shock art. 0603-301
По запросу
14
Spring art. 2603-529
По запросу
15
Ball, Bleed art. 1604-315
По запросу
16
Knob, Damping Adjuster art. 3603-004
По запросу
17
Cap, Air Valve art. 2603-980
По запросу
18
Seal art. 2603-965
По запросу
19
Valve, Air art. 2603-511
По запросу
20
Reservoir art. 3603-002
По запросу
21
Decal, Reservoir art. 2603-958
По запросу
22
End Cap, Reservoir art. 2603-966
По запросу
23
SLEEVE,DUAL WIPER-1.834IDX2.08ODX8.415" art. 2603-025
По запросу
24
Decal, Shock art. 3603-006
По запросу
25
Bumper, Shock art. 3603-005
По запросу
26
Bearing - Assembly art. 2603-023
По запросу
27
Screw, Set art. 1603-940
По запросу
28
Spacer art. 3603-008
По запросу
29
Rod, Shock art. 2603-029
По запросу
30
Guide, Spring art. 2603-522
По запросу
31
Spring art. 2603-024
По запросу
32
Rod, Damping Adjuster art. 3603-001
По запросу
33
Valve, Check - Assembly art. 2603-943
По запросу
34
Washer, Top Out - 1.125OD x 0.378ID x 0.093 art. 0603-540
По запросу
35
Valve, 0.800 x 0.010 in. art. 0603-335
По запросу
36
Valve, 0.900 x 0.010 in. art. 0603-338
По запросу
37
Valve, 1.000 x 0.010 in. art. 0603-341
По запросу
38
Valve, 1.100 x 0.010 in. art. 0603-344
По запросу
39
Valve, 1.250 x 0.010 in. art. 0603-347
По запросу
40
Valve, 1.300 x 0.010 in. art. 0603-350
По запросу
41
Valve, 0.900 x 0.006 in. art. 0603-336
По запросу
42
Valve, 1.300 x 0.008 in. art. 0603-349
По запросу
43
Valve, 1.300 x 0.006 in. art. 0603-348
По запросу
44
Piston, 0.059 in. - Orifice art. 2603-995
По запросу
45
Valve, 1.100 x 0.008 in. art. 0603-343
По запросу
46
Valve, 0.600 x 0.004 in. art. 3604-171
По запросу
47
Valve, 0.800 x 0.006 in. art. 0603-333
По запросу
48
Washer, Top Out art. 3604-170
По запросу
49
Washer, Backup art. 0603-389
По запросу
50
Body, Shock - Lower art. 2603-022
По запросу
51
End Cap, Shock/Reservoir art. 2603-021
По запросу
52
Kit, Rebuild - Reservoir (inc. one No. 5-6 and 53-59) art. 3604-539
По запросу
53
O-Ring art. 1603-236
По запросу
54
Strap, Piston art. 1603-235
По запросу
55
Screw, Machine - w/O-Ring (inc. 56) art. 1604-316
По запросу
56
O-Ring (FOX only) art. 1604-425
По запросу
57
O-Ring art. 0603-671
По запросу
58
Valve, Pressure - Assembly (inc. one No. 5) art. 0703-341
По запросу
59
Screw, Valve art. 0624-097
По запросу
60
End Cap, Reservoir - Assembly - Bore (inc. one No. 5 and 57-58) art. 2603-525
По запросу
61
Ring, Retaining art. 0604-992
По запросу
62
Piston, Internal Floating (inc. 53-56) art. 3604-524
По запросу
63
Reservoir art. 2603-515
По запросу
64
Decal, Reservoir art. 3603-007
По запросу
65
Piston, Concentric - Damping Adjuster (inc. 66-70) art. 3603-003
По запросу
66
Valve, 0.700 x 0.008 in. art. 0603-331
По запросу
67
Valve, 0.700 x 0.010 in. art. 2603-501
По запросу
68
Valve, 0.600 x 0.010 in. art. 2603-500
По запросу
69
Valve, 0.500 x 0.006 in. art. 2603-499
По запросу
70
Plate, Backup art. 3604-165
По запросу
71
Cartridge, Damping Adjuster (inc. 6) art. 2603-527
По запросу
72
FLOAT FLUID,FOX RACING SHOX-8 OZ art. 4639-012
По запросу
73
SEMI-SYN SHOCK OIL-1 QUART art. 5639-530
По запросу
