модель 2013 года
- Модель F 800
- Код модели F 800 SNO PRO RR WHITE (S2013F8HRRUSW)

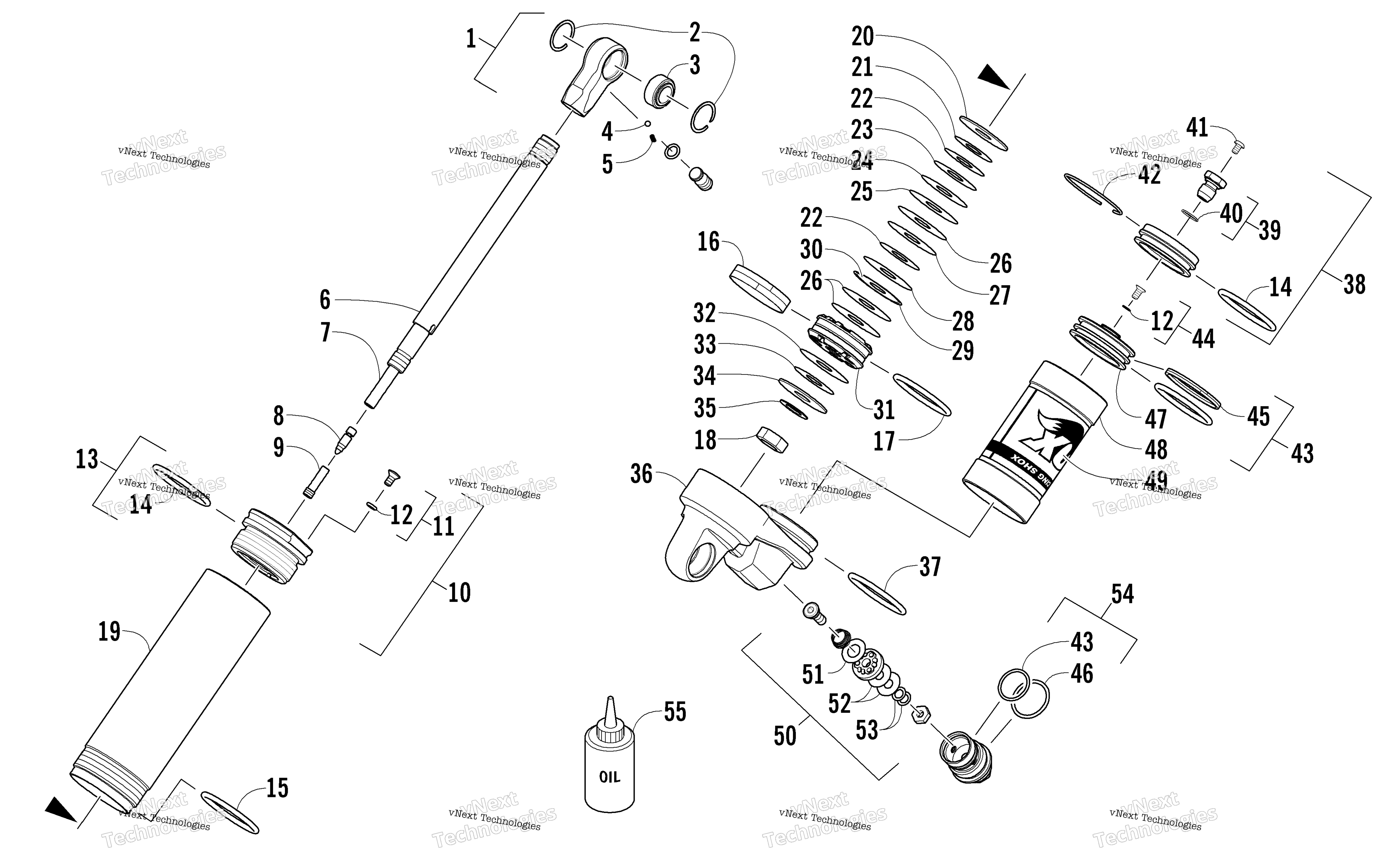

Схема задней части Suspension Rear Arm Shock Absorber для F 800 SNO PRO RR WHITE (S2013F8HRRUSW)
Схема
Детали
Номер
Наименование детали
Цена
0
Complete Shock Absorber art. 2704-159
По запросу
1
Eyelet, Shock - Assembly (inc. 2-5) art. 3604-727
По запросу
2
Ring, Retaining art. 3604-527
По запросу
3
Bearing art. 3604-526
По запросу
4
Ball, Bleed art. 1604-315
По запросу
5
Spring art. 2603-529
По запросу
6
Shaft, Shock art. 3604-728
По запросу
7
Rod, Damping Adjuster - Assembly art. 3604-800
По запросу
8
Needle, Damping - w/O-Ring art. 2604-953
По запросу
9
Valve, Check - Assembly art. 3604-423
По запросу
10
Kit, Rebuild - Shock (inc. 11-18) art. 2603-013
По запросу
11
Screw, Machine (inc. one No. 12) art. 2604-530
По запросу
12
O-Ring (FOX only) art. 1604-425
По запросу
13
Bearing - Assembly (inc. one No. 14) art. 2604-956
По запросу
14
O-Ring art. 0603-671
По запросу
15
O-Ring art. 2603-328
По запросу
16
Strap, Piston art. 3604-723
По запросу
17
O-Ring art. 3604-725
По запросу
18
Nut art. 2604-448
По запросу
19
Body, Shock art. 3604-799
По запросу
20
Washer, Top Out art. 2604-449
По запросу
21
Valve, 0.800 x 0.004 in. art. 3604-628
По запросу
22
Valve, 0.950 x 0.010 in. art. 2604-480
По запросу
23
Valve, 1.100 x 0.008 in. art. 2604-485
По запросу
24
Valve, 1.350 x 0.010 in. art. 2604-492
По запросу
25
Valve, 1.425 x 0.008 in. art. 2604-496
По запросу
26
Valve, 1.600 x 0.010 in. art. 2604-502
По запросу
27
Valve, 1.600 x 0.008 in. art. 2604-501
По запросу
28
Valve, 1.600 x 0.012 in. art. 2604-503
По запросу
29
Valve, Ring - 1.600 x 0.012 in. art. 2604-692
По запросу
30
Valve, 1.425 x 0.006 in. art. 2604-495
По запросу
31
Piston, Damping art. 3604-730
По запросу
32
Valve, 1.425 x 0.012 in. art. 2604-498
По запросу
33
Valve, 1.000 x 0.004 in. art. 3604-626
По запросу
34
Washer, Top Out art. 3604-624
По запросу
35
Washer, Backup art. 3604-184
По запросу
36
End Cap, Body/Reservoir (inc. 15 and 37) art. 3604-726
По запросу
37
O-Ring art. 2603-504
По запросу
38
End Cap, Reservoir - Assembly - Bore (inc. one No. 14 and 39-40) art. 2603-525
По запросу
39
Valve, Pressure - Assembly (inc. 40) art. 0703-341
По запросу
40
O-Ring art. 1604-318
По запросу
41
Screw, Valve art. 0624-097
По запросу
42
Ring, Retaining art. 0604-992
По запросу
43
Kit, Rebuild - Reservoir (inc. one No. 12, 14, 37, and 44-46) art. 3604-539
По запросу
44
Screw, Machine - w/O-Ring (inc. one No. 12) art. 1604-316
По запросу
45
Strap, Piston art. 1603-235
По запросу
46
O-Ring art. 2603-502
По запросу
47
Piston, Internal Floating art. 3604-524
По запросу
48
Reservoir art. 2603-515
По запросу
49
Decal, Reservoir art. 3604-724
По запросу
50
Piston, Concentric - Damping Adjuster (inc. 51-53) art. 3604-187
По запросу
51
Valve, 0.700 x 0.008 in. art. 0603-331
По запросу
52
Valve, 0.700 x 0.010 in. art. 2603-501
По запросу
53
Plate, Backup art. 3604-165
По запросу
54
Cartridge, Damping Adjuster (inc. 46) art. 2603-527
По запросу
55
SEMI-SYN SHOCK OIL-1 QUART art. 5639-530
По запросу
