модель 2013 года
- Модель F 800
- Код модели F 800 SNO PRO RR WHITE (S2013F8HRRUSW)

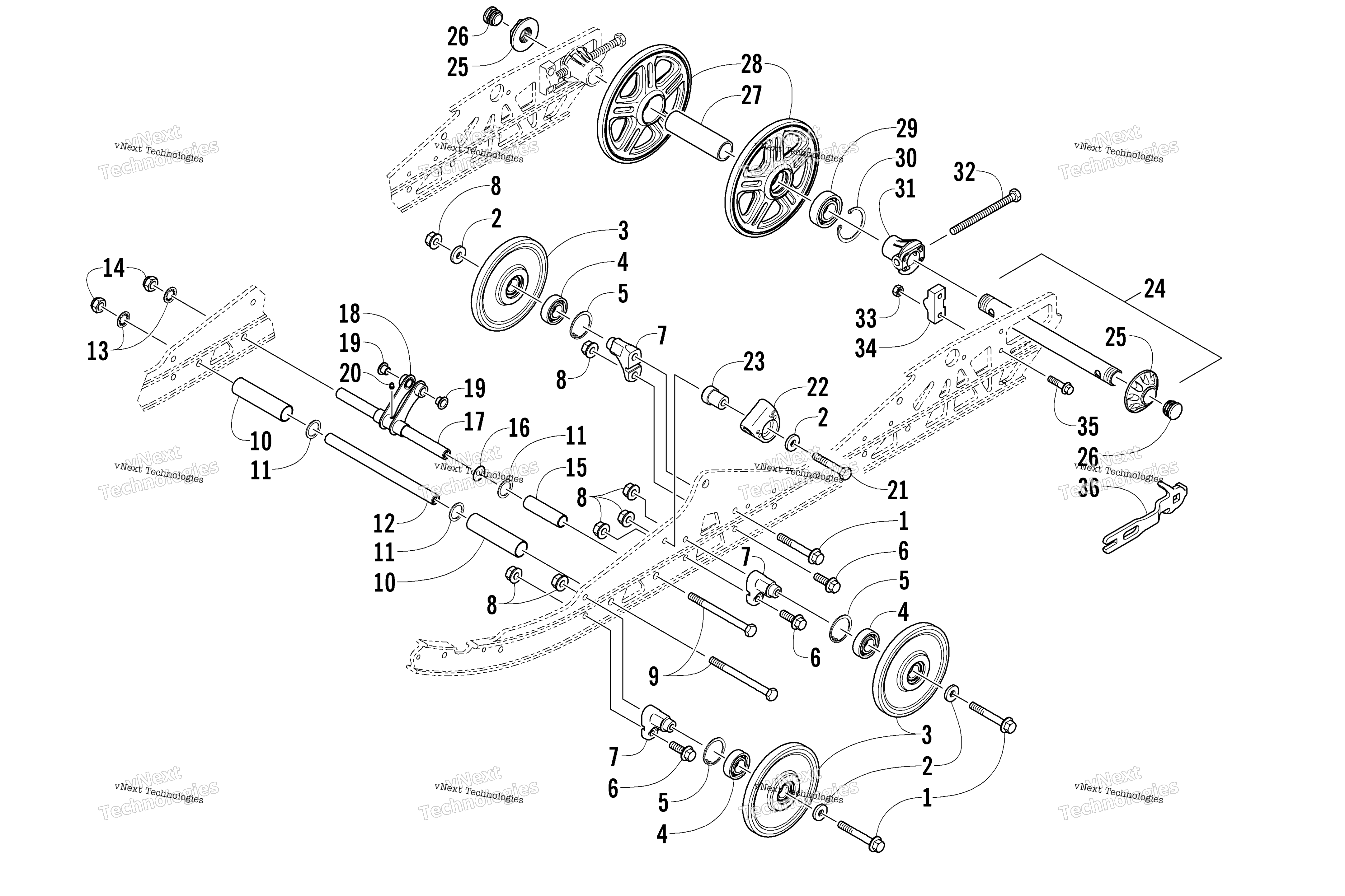

Схема Idler колесо узла для F 800 SNO PRO RR WHITE (S2013F8HRRUSW)
Схема
Детали
Номер
Наименование детали
Цена
1
Болт Arctic Cat art. 8408-880
от 326 ₽
2
Шайба Arctic Cat art. 8450-133
от 116 ₽
3
Ролик гусеницы 143 х 20 мм , черный Arctic Cat art. 3604-807
от 3 598 ₽
OEM
Ролик гусеницы 143 х 20 мм , черный Arctic Cat
art. 3604-807
6 195 ₽
Требуется 6 шт.
Подписаться
4
Подшипник катка гусеницы 20х42х12 Arctic Cat art. 3604-033
от 840 ₽
5
Стопорное кольцо ролика гусеницы Arctic Cat art. 0623-946
По запросу
6
Screw, Cap art. 8408-830
По запросу
7
Упор ролика Arctic Cat art. 3604-004
от 2 919 ₽
8
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
Аналог
Втулки А-образного верхнего рычага Arctic Cat / Yamaha
art. SM-08602
1 415 ₽
Требуется 14 шт.
9
Болт Arctic Cat art. 1423-431
По запросу
10
Втулка задней подвески Arctic Cat art. 3604-083
от 1 596 ₽
11
Шайба .890X1.19X.060 Z&Y Arctic Cat art. 0623-912
от 168 ₽
12
Axle art. 3604-798
По запросу
13
Шайба Arctic Cat art. 1623-992
от 168 ₽
14
Nut, Lock art. 8422-002
от 882 ₽
15
Spacer art. 3604-581
По запросу
16
O-Ring art. 2604-698
По запросу
17
Ось задней подвески Arctic Cat art. 3604-269
от 7 802 ₽
18
Pivot, Shock (inc. 19-20) art. 2704-208
По запросу
19
Втулка задней подвески Arctic Cat art. 0104-386
По запросу
20
Fitting, Grease art. 9916-963
По запросу
21
Screw, Cap art. 8408-850
По запросу
22
Упор задней пружины Arctic Cat art. 2604-515
от 1 029 ₽
Аналог
Кронштейн пружины задней подвески ( уп. 2шт) Arctic Cat
art. 04-297-06
1 029 ₽
Требуется 2 шт.
23
Block, Slide art. 3604-204
По запросу
24
Axle, Rear - w/Nut - Assembly - Left (inc. 25) art. 1704-891
По запросу
25
Nut, Axle art. 2604-914
По запросу
26
Заглушка Arctic Cat art. 3606-799
от 258 ₽
27
Spacer art. 2604-115
По запросу
28
Wheel, Idler (inc. 29-30) art. 3604-185
По запросу
29
Подшипник Arctic Cat art. 0107-598
от 1 397 ₽
30
Ring, Retaining art. 1623-622
По запросу
31
Bushing, Adjuster art. 4604-087
По запросу
32
Screw, Cap art. 0124-310
По запросу
33
Гайка рулевой сошки Arctic Cat art. 8040-366
от 110 ₽
34
Adjuster, Track art. 1704-379
По запросу
35
Screw, Cap art. 1623-539
По запросу
36
Tool, Axle Nut art. 0644-558
По запросу
