модель 2013 года
- Модель F 800
- Код модели F 800 SNO PRO RR WHITE (S2013F8HRRUSW)

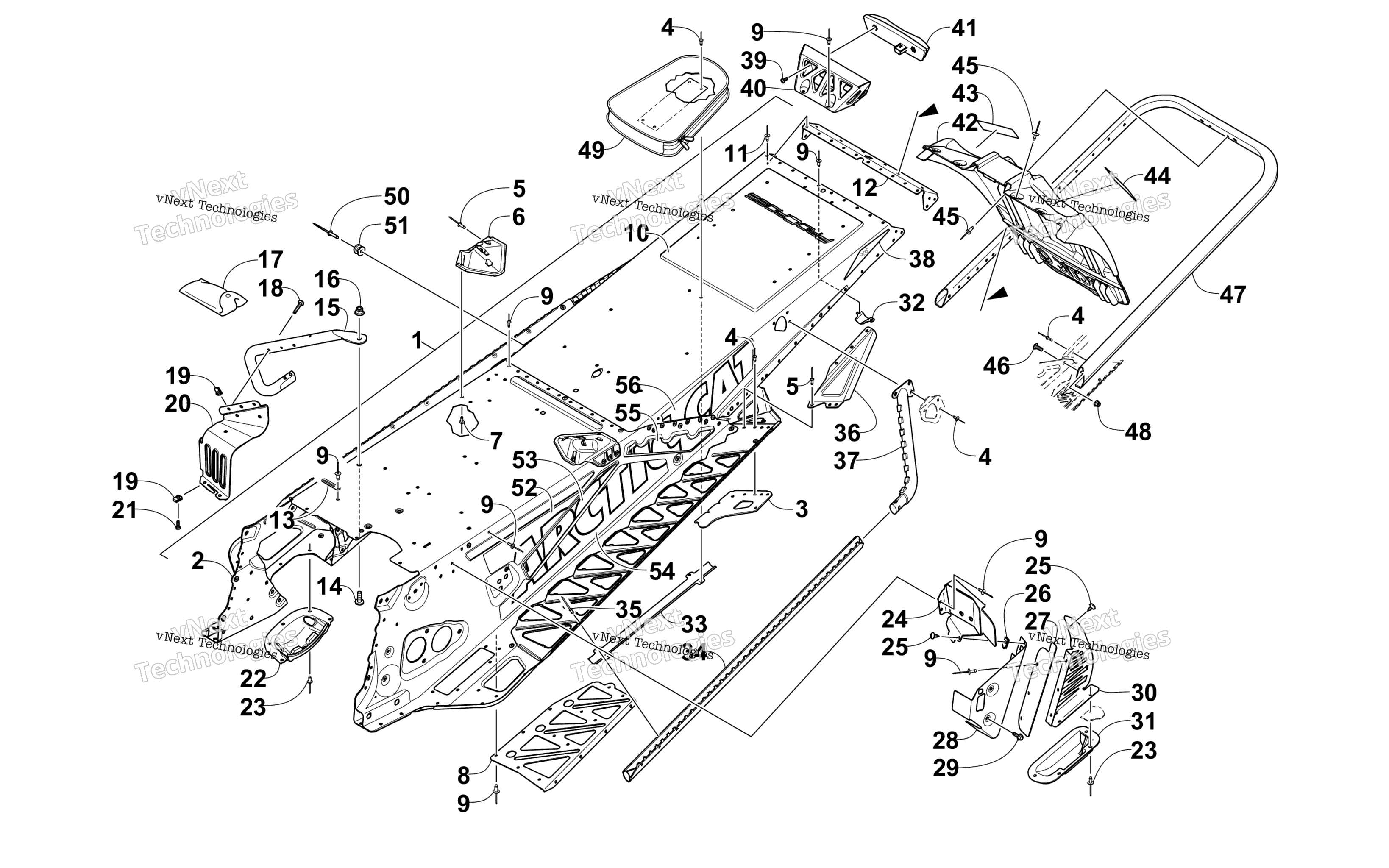

Схема Tunnel, задний Bumper, и Snowflap узла для F 800 SNO PRO RR WHITE (S2013F8HRRUSW)
Схема
Детали
Номер
Наименование детали
Цена
0
Complete Chassis Assembly - Green art. 1707-679
По запросу
1
Tunnel Assembly - Green (inc. 2-7 and 9-12) art. 2707-098
По запросу
2
Tunnel, Front - Assembly - Green (inc. 3-4) art. 2707-097
По запросу
3
Bracket, Mounting - Suspension - Left - Green art. 2707-101
По запросу
3
Bracket, Mounting - Suspension - Right - Green art. 2707-100
По запросу
4
Заклепка Arctic Cat art. 8060-706
от 116 ₽
5
Rivet art. 1623-241
от 11 789 ₽
Аналог
11 789 ₽
Требуется 1 шт.
6
Bracket, Mounting - Rear Spar - Right - Green art. 1707-736
По запросу
6
Bracket, Mounting - Rear Spar - Left - Green art. 1707-737
По запросу
7
Rivet art. 1623-257
По запросу
8
Support, Running Board - Right - Green art. 1707-732
По запросу
8
Support, Running Board - Left - Green art. 1707-733
По запросу
9
Rivet - Black art. 8060-702
По запросу
10
Tunnel, Rear - Green art. 1707-836
По запросу
11
Клепка Arctic Cat art. 8060-504
от 116 ₽
12
End Cap, Tunnel - Green art. 1707-833
По запросу
13
Зажим Arctic Cat art. 1623-984
По запросу
14
Screw, Machine art. 8476-820
По запросу
15
Support, Footrest - Right art. 1707-454
По запросу
15
Support, Footrest - Left art. 1707-455
По запросу
16
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
17
Kit, Tool art. 0744-078
По запросу
18
Screw, Machine art. 8468-536
По запросу
19
Клипса рамы Arctic Cat art. 1623-637
от 368 ₽
20
Footrest - Left - Black art. 1707-557
По запросу
20
Footrest - Right - Black art. 1707-556
По запросу
21
Винт Arctic Cat art. 8475-512
от 160 ₽
22
Protector, Chain Case art. 1607-109
По запросу
23
Заклепка Arctic Cat art. 8061-708
от 168 ₽
24
Mount, Clutch Guard art. 1702-278
По запросу
25
Винт-саморез Arctic Cat art. 1623-129
По запросу
26
Клипса-гайка Arctic Cat art. 1623-052
от 221 ₽
27
Shield, Brake Disc - Center - Black art. 1707-639
По запросу
28
Shield, Brake Disc - Front art. 1607-118
По запросу
29
Screw, Cap art. 8408-613
По запросу
30
Shield, Brake Disc - Rear - Black art. 0607-520
По запросу
31
Защита тормозного диска Arctic Cat art. 0607-351
от 1 901 ₽
32
Protector, Taillight Harness art. 0630-292
По запросу
33
Protector, Harness - Taillight Extension art. 0630-308
По запросу
34
Roll, Tunnel - Right - Green art. 1707-730
По запросу
34
Roll, Tunnel - Left - Green art. 1707-731
По запросу
35
Rivet art. 1623-130
По запросу
36
Gusset, Running Board - Left art. 1707-735
По запросу
36
Gusset, Running Board - Right art. 1707-734
По запросу
37
Gusset, Tunnel Roll - Right - Green art. 2707-102
По запросу
37
Gusset, Tunnel Roll - Left - Green art. 2707-103
По запросу
38
Decal, Reflector - Red art. 8621-870
По запросу
39
Screw, Machine art. 8470-512
По запросу
40
Bracket, Mounting - Taillight - Green art. 0730-229
По запросу
41
стоп сигнал art. 0609-898
от 3 166 ₽
42
Snowflap art. 6606-394
от 10 642 ₽
43
Decal, Warning - Towing (French) (French) art. 5611-852
По запросу
44
Decal, Warning - Towing (English) (English) art. 5611-853
По запросу
45
Rivet art. 8061-706
По запросу
46
Болт Arctic Cat art. 8476-620
По запросу
47
Bumper, Rear - 129" - Black art. 2707-578
По запросу
48
Гайка Arctic Cat art. 8427-602
от 116 ₽
49
Bag, Belt art. 6606-615
По запросу
50
Rivet art. 8060-630
По запросу
51
Mount, Saddlebag art. 1623-940
По запросу
52
Decal, Tunnel - Rear - Left art. 0621-195
По запросу
52
Decal, Tunnel - Rear - Right art. 0621-194
По запросу
53
Decal, Tunnel - Center - Right art. 0621-192
По запросу
53
Decal, Tunnel - Center - Left art. 0621-193
По запросу
54
Decal, Tunnel - Lower Front - Right art. 0621-190
По запросу
54
Decal, Tunnel - Lower Front - Left art. 0621-191
По запросу
55
Decal, Tunnel - Center Front - Right art. 0621-188
По запросу
55
Decal, Tunnel - Center Front - Left art. 0621-189
По запросу
56
Decal, Tunnel - Upper Front - Right art. 0621-186
По запросу
56
Decal, Tunnel - Upper Front - Left art. 0621-187
По запросу
