модель 2013 года
- Модель F 800
- Код модели F 800 SNO PRO RR WHITE (S2013F8HRRUSW)

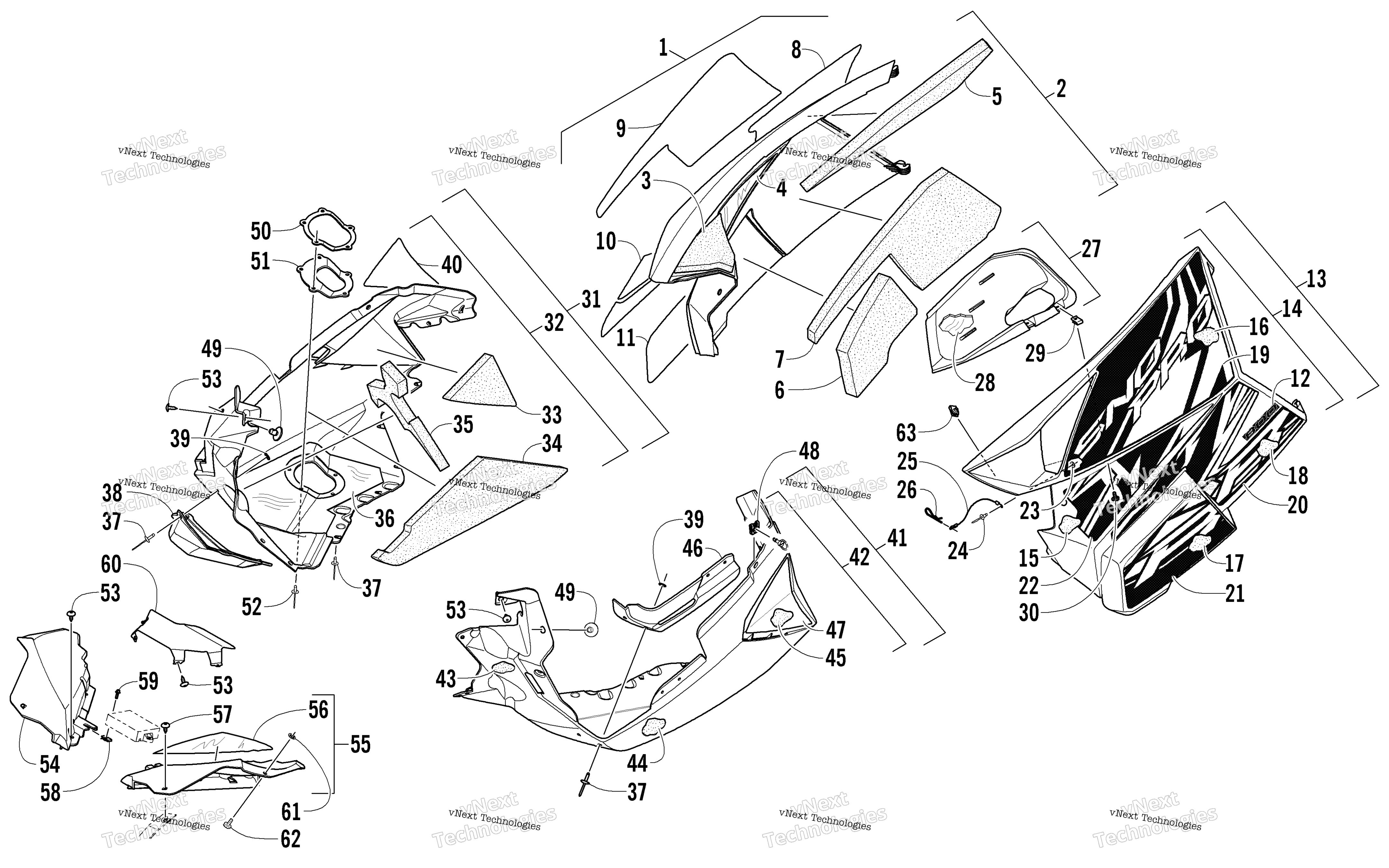

Схема Skid Plate и Side панель узла для F 800 SNO PRO RR WHITE (S2013F8HRRUSW)
Схема
Детали
Номер
Наименование детали
Цена
1
Panel, Side - Right - w/Decals - White (inc. 2-11 and one No. 12) art. 3718-600
По запросу
2
Panel, Side - w/o Decals - Right - White (inc. 3-7) art. 3718-438
По запросу
3
Foam, Side Panel - Upper Front - Right art. 0617-626
По запросу
4
Foil, Protective art. 6606-414
По запросу
5
Foam, Side Panel - Upper Rear - Right art. 0617-628
По запросу
6
Foam, Side Panel - Lower Front - Right art. 0617-632
По запросу
7
Foam, Side Panel - Lower Rear - Right art. 0617-634
По запросу
8
Decal, Side Panel - Upper Rear - Right art. 0621-178
По запросу
9
Decal, Side Panel - Lower Rear - Right art. 0621-180
По запросу
10
Decal, Side Panel - Upper Front - Right art. 0621-184
По запросу
11
Decal, Side Panel - Lower Front - Right art. 0621-182
По запросу
12
Decal, Side Panel - "800" art. 0621-030
По запросу
13
Panel, Side - Left - w/Decals - White (inc. 14-22 and one no.12) art. 3718-649
По запросу
14
Panel, Side - Left - w/o Decals - White (inc. 15-18) art. 3718-439
По запросу
15
Foam, Side Panel - Center Front - Left art. 0617-631
По запросу
16
Foam, Side Panel - Upper Rear - Left art. 0617-629
По запросу
17
Foam, Side Panel - Lower Front - Left art. 0617-681
По запросу
18
Foam, Side Panel - Lower Rear - Left art. 0617-635
По запросу
19
Decal, Side Panel - Upper Rear - Left art. 0621-179
По запросу
20
Decal, Side Panel - Lower Rear - Left art. 0621-181
По запросу
21
Decal, Side Panel - Lower Front - Left art. 0621-183
По запросу
22
Decal, Side Panel - Upper Front - Left art. 0621-185
По запросу
23
Washer art. 8050-127
По запросу
24
Rivet art. 8060-486
По запросу
25
Трос шпильки Arctic Cat art. 0607-447
от 1 491 ₽
26
Clip, Hairpin art. 0605-283
По запросу
27
Duct, Air - Clutch W/Foil (inc. 28) art. 1702-279
По запросу
28
Foil, Protective art. 6606-462
По запросу
29
Clip, U-Nut art. 1623-030
По запросу
30
Винт Arctic Cat art. 2623-164
от 368 ₽
31
Plate, Skid - Right - w/Decals - Black (inc. 32-40) art. 3718-802
По запросу
32
Plate, Skid - w/o Decals - Right - Black (inc. 33-39) art. 3718-422
По запросу
33
Foam, Skid Plate - Upper Rear - Right art. 0617-640
По запросу
34
Foam, Skid Plate - Center Front - Right art. 0617-638
По запросу
35
Foam, Skid Plate - Upper Front - Right art. 0617-636
По запросу
36
Foil, Protective art. 3612-325
По запросу
37
Заклепка Arctic Cat art. 8061-708
от 168 ₽
38
Deflector, Heat art. 2612-754
По запросу
39
Washer art. 0123-802
от 110 ₽
40
Decal, Skid Plate - Right art. 0621-196
По запросу
41
Plate, Skid - Left - w/Decals - Black (inc. 42-47) art. 3718-789
По запросу
42
Plate, Skid - Left w/Foam - Black (inc. 43-46) art. 3718-789
По запросу
43
Foam, Skid Plate - Upper Front - Left art. 0617-637
По запросу
44
Foam, Skid Plate - Center Front - Left art. 0617-639
По запросу
45
Foam, Skid Plate - Upper Rear - Left art. 0617-641
По запросу
46
Panel, Reinforcement art. 6606-613
По запросу
47
Decal, Skid Plate - Left art. 0621-197
По запросу
48
Клипса-гайка Arctic Cat art. 1623-748
от 788 ₽
49
Pin, Retaining art. 6606-592
По запросу
50
Plate, Exhaust Outlet art. 2612-796
По запросу
51
Seal, Exhaust Outlet art. 2612-795
По запросу
52
Rivet art. 8061-710
По запросу
53
Винт-саморез Arctic Cat art. 1623-129
По запросу
54
Fascia, Front - Right - Black art. 6606-342
По запросу
55
Fascia, Front - Left - Black (inc. 56) art. 3718-303
По запросу
56
Foil, Protective art. 6606-405
По запросу
57
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
58
Clip, U-Nut art. 0423-031
По запросу
59
Болт Arctic Cat art. 8408-620
от 190 ₽
60
Shield, Heat - EMC art. 0632-003
По запросу
61
RETAINER,PUSHNUT - 3/16" STUD art. 2623-001
По запросу
62
Screw, Thumb art. 1623-999
По запросу
63
Клипса рамы Arctic Cat art. 1623-637
от 368 ₽
