модель 2014 года
- Модель Firecat 500
- Код модели F5 GREEN (S2014F5CEFUSG)

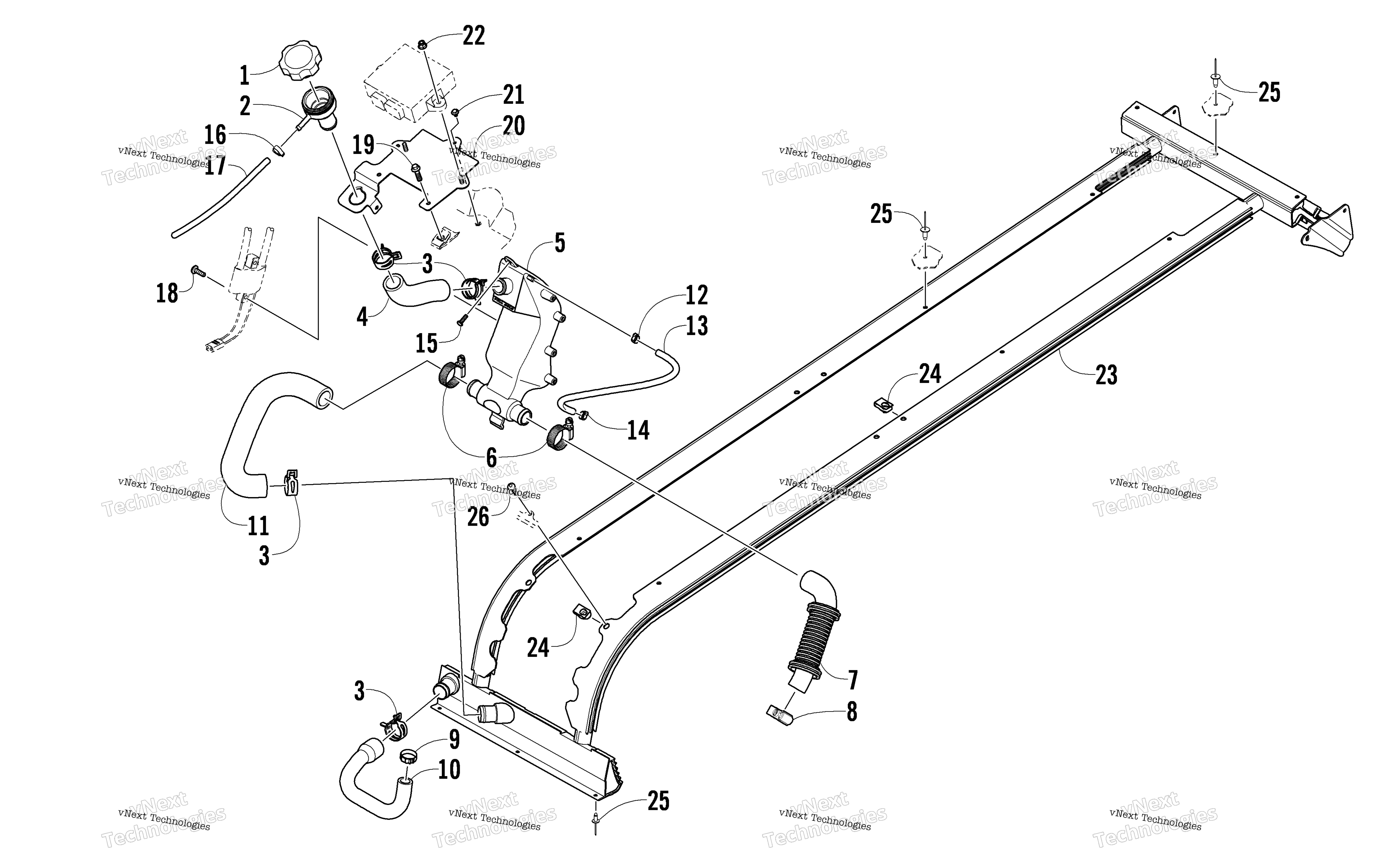

Схема системы охлаждения Assembly для F5 GREEN (S2014F5CEFUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Cap, Coolant Tank art. 4606-209
от 1 572 ₽
Аналог
Бачок расширительный с крышкой Arctic Cat ( 3706-684 )
art. SM-10030
18 559 ₽
Требуется 1 шт.
2
Neck, Filler art. 1670-848
По запросу
3
Хомут Arctic Cat art. 1623-322
от 788 ₽
4
Hose, Coolant - Filler Neck/Coolant Tank art. 0610-750
По запросу
5
Расширительный бачок Arctic Cat art. 1670-885
от 13 545 ₽
6
Хомут Arctic Cat art. 1623-981
от 578 ₽
7
Hose, Coolant - Engine/Coolant Tank art. 0610-710
По запросу
8
Clamp, Hose art. 1623-229
По запросу
9
Clamp, Hose art. 1623-418
По запросу
10
Hose, Coolant - Engine/Heat Exchanger art. 0610-674
По запросу
11
Патрубок охлаждения Arctic Cat art. 0610-696
от 4 788 ₽
12
Clamp, Hose art. 1623-655
По запросу
13
Hose - 25 ft art. 0610-538
По запросу
14
Clamp, Hose art. 1623-619
По запросу
15
Screw, Machine art. 8470-510
от 110 ₽
16
Clamp, Hose art. 0124-045
По запросу
17
Hose - Green - 100 ft art. 0610-693
По запросу
17
Трубка зеленая Arctic Cat art. 0610-692
По запросу
18
Screw, Self-Tapping art. 1623-609
По запросу
19
Болт Arctic Cat art. 8408-620
от 190 ₽
20
Bracket, Filler Neck art. 4706-053
По запросу
21
Screw, Cap art. 1623-760
По запросу
22
Гайка Arctic Cat art. 8427-602
от 116 ₽
23
Exchanger, Heat (inc. 24) art. 4706-378
По запросу
24
Клипса рамы Arctic Cat art. 1623-637
от 368 ₽
25
Заклепка Arctic Cat art. 8060-686
от 116 ₽
26
Винт M5X.8X20 Arctic Cat art. 8470-520
от 168 ₽
