модель 2014 года
- Модель Firecat 500
- Код модели F5 GREEN (S2014F5CEFUSG)

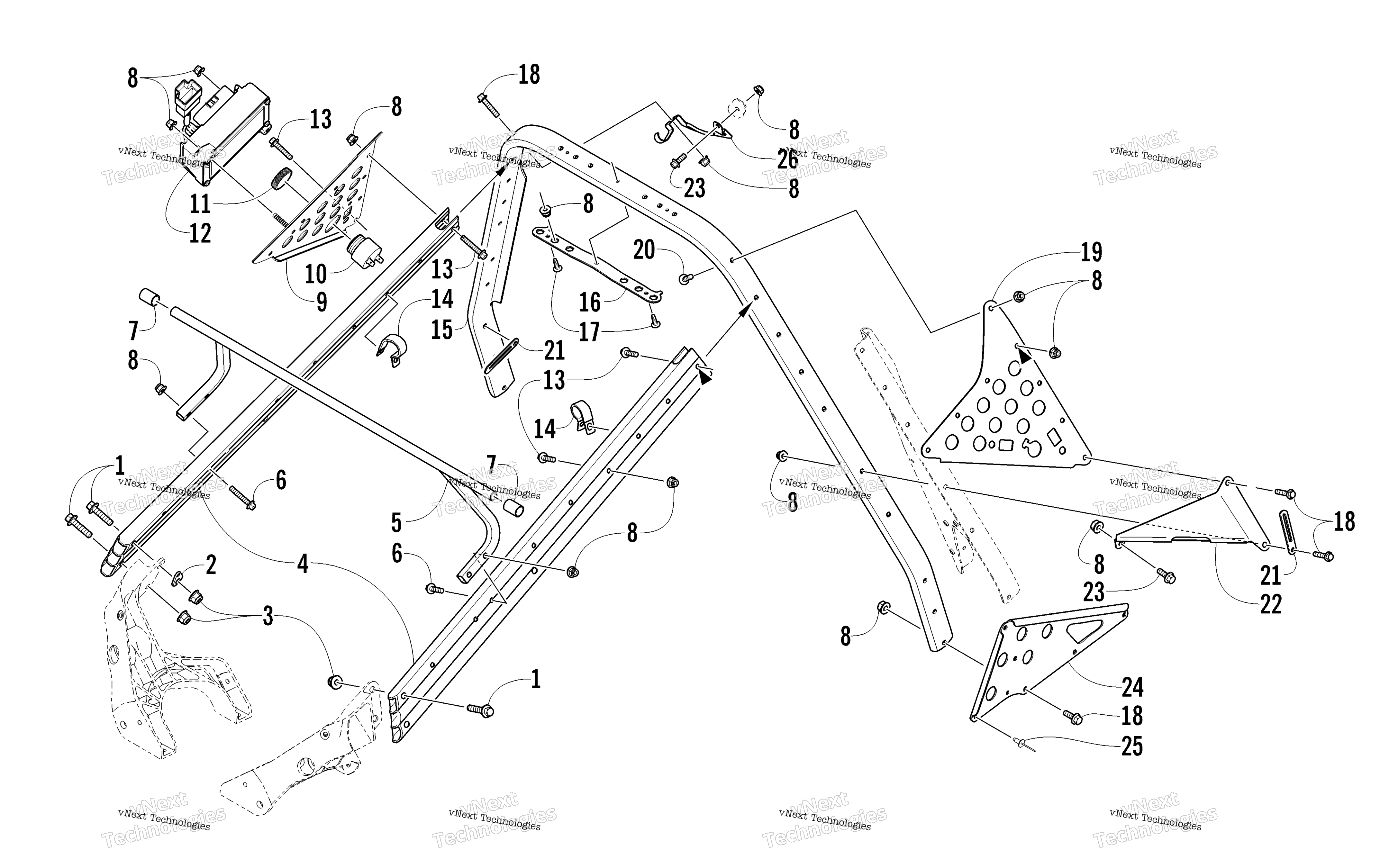

Схема рулевого управления Support Assembly для F5 GREEN (S2014F5CEFUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
SCREW,CAP-HFH M8X1.25X40 CL8.8 Z&Y art. 8408-840
По запросу
2
Tab, Mounting - Exhaust Spring art. 2612-125
По запросу
3
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
4
Frame, Upper art. 0607-814
По запросу
5
Bracket, Support - Headlight art. 4706-356
По запросу
6
SCREW,CAP-HFH M6X1.0X45 CL8.8 Z&Y art. 8408-645
По запросу
7
Spacer art. 1623-900
По запросу
8
Гайка Arctic Cat art. 8427-602
от 116 ₽
9
Gusset, Steering Support - Right art. 1707-100
По запросу
10
Alarm, Reverse (inc. 11) art. 0630-243
По запросу
11
Ring, Retaining art. 0630-017
По запросу
12
Regulator, Voltage art. 0630-246
По запросу
13
Болт Arctic Cat art. 8408-635
от 110 ₽
14
Clamp, Tube-1" art. 0423-044
По запросу
15
Support, Steering art. 0605-949
По запросу
16
Plate, Nut art. 5606-137
По запросу
17
Screw, Self-Tapping art. 0623-574
По запросу
18
Screw, Cap art. 8408-630
По запросу
19
Gusset, Steering Support - Left art. 0607-809
По запросу
20
Болт Arctic Cat art. 8408-625
от 116 ₽
21
Зажим Arctic Cat art. 1623-984
По запросу
22
Bracket, Support - Belt Guard art. 4606-908
По запросу
23
Screw, Cap art. 8408-616
По запросу
24
Bracket, Footrest - Right art. 3606-744
По запросу
24
Bracket, Footrest - Left art. 3606-745
По запросу
25
Заклепка Arctic Cat art. 8060-686
от 116 ₽
26
Bracket, Support - Recoil Cup art. 4606-687
По запросу
