модель 2014 года
- Модель Firecat 500
- Код модели F5 GREEN (S2014F5CEFUSG)

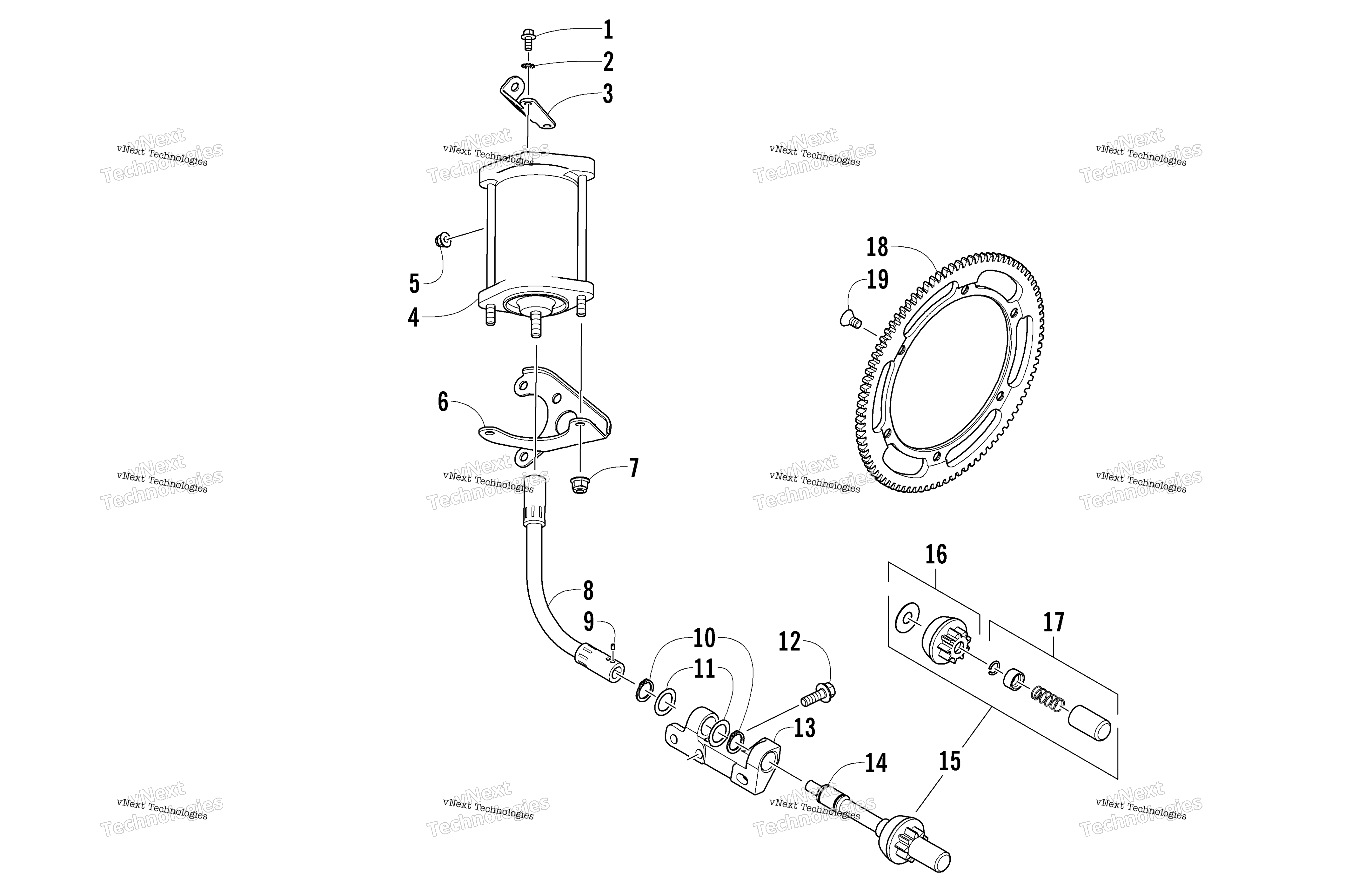

Схема Flex привод Starter Motor узла для F5 GREEN (S2014F5CEFUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Screw, Cap art. 8408-613
По запросу
2
Washer, Lock art. 8053-212
По запросу
3
Bracket, Mounting - Starter Motor - Top art. 0745-393
По запросу
4
Motor, Starter - Assembly art. 0645-661
По запросу
5
Гайка Arctic Cat art. 8427-602
от 116 ₽
6
Bracket, Mounting - Starter Motor - Bottom art. 0745-394
По запросу
7
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
8
Shaft, Flex ES - ACCY art. 0745-312
По запросу
9
Screw, Set art. 0623-891
По запросу
10
Ring, Snap art. 0645-382
По запросу
11
Washer, Thrust art. 0645-429
По запросу
12
Screw, Cap art. 8026-131
По запросу
13
Bracket, Pinion Drive art. 0745-165
По запросу
14
Бендикс стартера Arctic Cat art. 0745-170
от 27 048 ₽
15
Ремкомплект бендикса стартера Arctic Cat art. 0745-224
от 2 610 ₽
16
Pinion Drive Assembly art. 0645-380
По запросу
17
Pinion Stopper - Assembly art. 0645-186
По запросу
18
Венец стартера Arctic Cat art. 0745-402
от 33 254 ₽
19
Винт Arctic Cat art. 1623-821
от 987 ₽
