модель 2014 года
- Модель Firecat 500
- Код модели F5 GREEN (S2014F5CEFUSG)

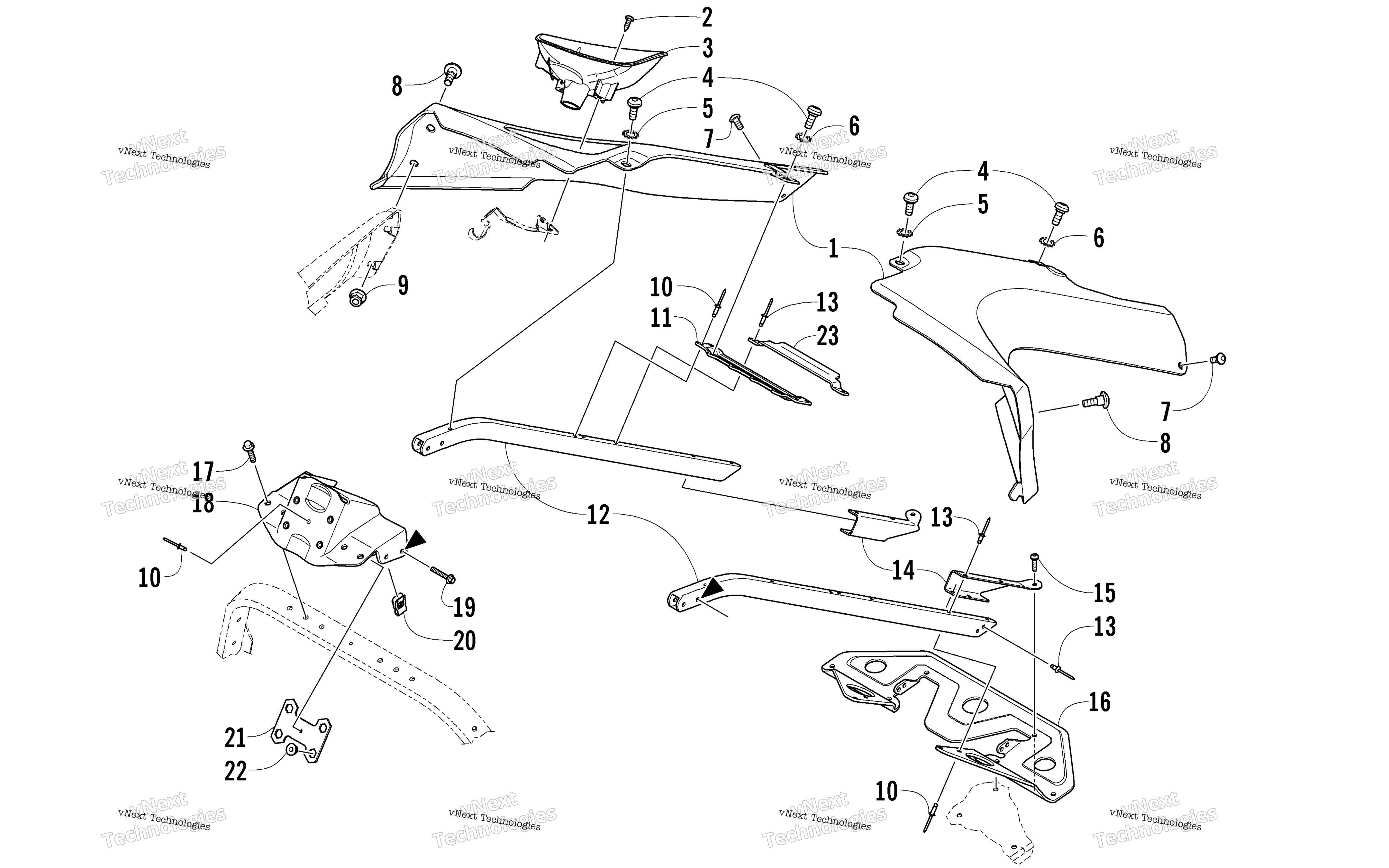

Схема сиденья Support Assembly для F5 GREEN (S2014F5CEFUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Spar, Rear - Left Green art. 4606-895
По запросу
1
Spar, Rear - Right Green art. 3706-712
По запросу
2
Screw, Self-Tapping art. 0623-727
По запросу
3
Cup, Recoil art. 4606-683
По запросу
4
Винт Arctic Cat art. 0423-396
от 473 ₽
5
Washer, Lock art. 8053-212
По запросу
6
Шайба Arctic Cat art. 8053-242
По запросу
7
Screw, Machine art. 8470-510
от 110 ₽
8
Болт Arctic Cat art. 0423-355
По запросу
9
Гайка Arctic Cat art. 8427-602
от 116 ₽
10
Rivet, Blind art. 8060-488
По запросу
11
Bracket, Crossover art. 4606-329
По запросу
12
Tube, Support - Non-Adjustable - Left Hand Mach. art. 5706-049
По запросу
12
Tube, Support - Right art. 5606-092
По запросу
13
Rivet art. 8060-484
По запросу
14
Bracket, Adjustable - Right art. 5606-096
По запросу
14
Bracket, Adjustable - Left art. 5606-097
По запросу
15
Винт M5X.8X20 Arctic Cat art. 8470-520
от 168 ₽
16
Plate, Support - Lower art. 5606-094
По запросу
17
Болт Arctic Cat art. 8408-625
от 116 ₽
18
Plate, Support - Upper art. 4606-328
По запросу
19
Screw, Cap art. 8408-535
По запросу
20
Клипса рамы Arctic Cat art. 1623-637
от 368 ₽
21
Bracket, Nut Holder art. 0605-948
По запросу
22
Гайка Arctic Cat art. 8424-602
от 110 ₽
23
Bracket, Crossover - Seat-Base art. 6606-096
По запросу
