модель 2014 года
- Модель Firecat 500
- Код модели F5 GREEN (S2014F5CEFUSG)

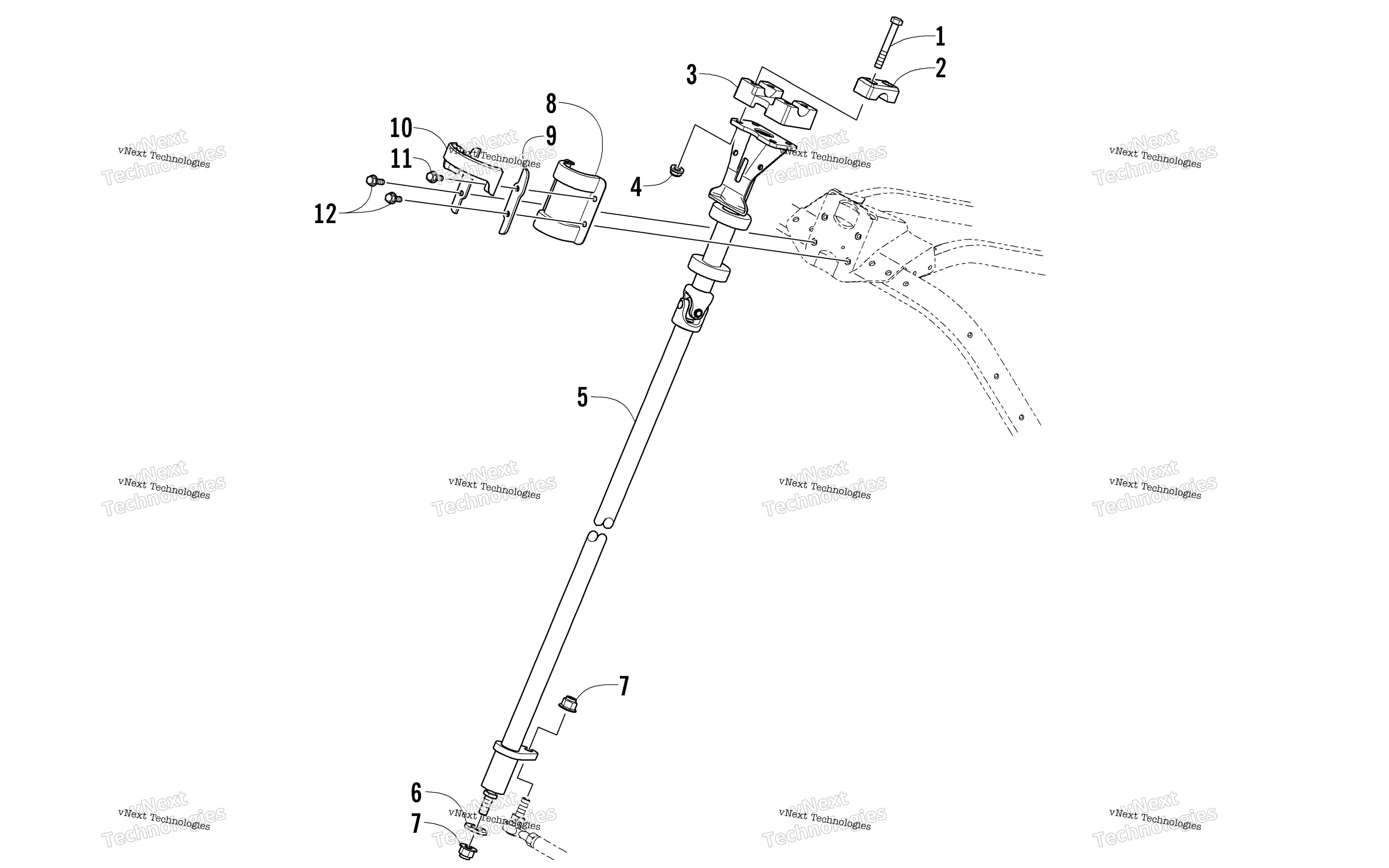

Схема рулевого управления Post Assembly для F5 GREEN (S2014F5CEFUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Болт 5/16-18 X2.25 Arctic Cat art. 8002-138
от 263 ₽
2
Cap, Adjusting Block art. 0605-506
По запросу
3
Block, Adjusting art. 0605-507
По запросу
4
Гайка Arctic Cat art. 8047-426
По запросу
5
Рулевая колонка Arctic Cat art. 1705-353
По запросу
6
Washer art. 8050-282
По запросу
7
Гайка Arctic Cat M10X1.25 art. 8427-002
от 190 ₽
Аналог
3 212 ₽
Требуется 2 шт.
Подписаться
8
Bracket, Bearing art. 1705-087
По запросу
9
Plate, Bearing Bracket art. 1705-201
По запросу
10
Bracket, Wire Protector art. 0605-993
По запросу
11
Screw, Cap art. 8408-621
По запросу
12
Screw, Cap art. 8408-617
По запросу
