модель 2018 года
- Модель Bear Cat XT
- Код модели BEARCAT XT BLUE (S2018BCCWTUSL)

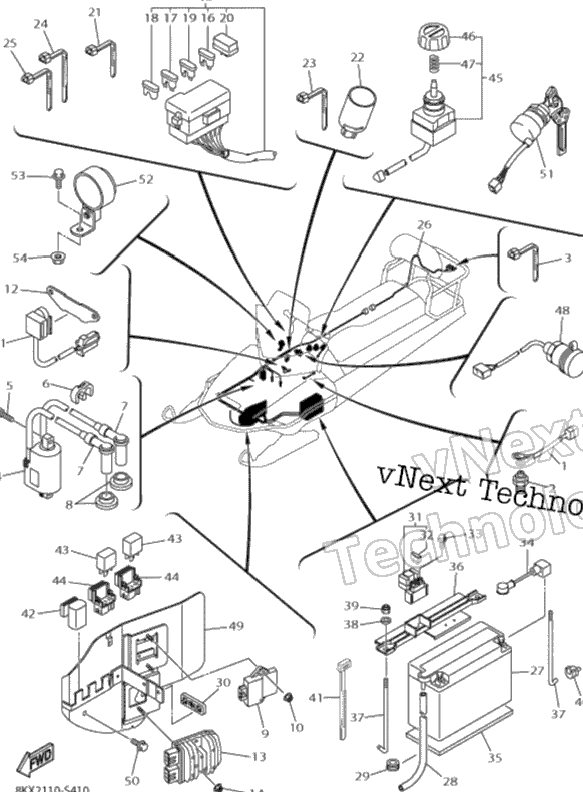

Схема электрооборудования 1 для BEARCAT XT BLUE (S2018BCCWTUSL)
Схема
Детали
Номер
Наименование детали
Цена
1
Wire, Sub-Lead art. 3020-812
По запросу
2
Neutral Switch Assy art. 3020-681
По запросу
3
Clamp art. 3021-472
По запросу
4
Ignition Coil Assy art. 3021-200
По запросу
5
SCREW,CAP-HSH art. 3020-314
По запросу
6
Clamp art. 3021-476
По запросу
7
Plug Cap Assy (With Resistor) art. 3021-054
По запросу
8
Seal, Plug Cap art. 3020-957
По запросу
9
CDI Unit Assembly art. 3021-212
По запросу
10
Nut, Flange art. 3021-618
По запросу
11
Thermo Switch Assembly art. 3020-699
По запросу
12
Bracket, Switch art. 3021-039
По запросу
13
Rectifier & Regulator Assembly art. 3020-653
По запросу
14
Nut, Flange art. 3021-618
По запросу
15
Wire Harness Assembly (inc. 16-20) art. 3021-204
По запросу
16
Fuse (3 A-BL) art. 3020-704
По запросу
17
Fuse (7.5 A-BL) art. 3020-701
По запросу
18
Fuse (15 A-BL) art. 3020-702
По запросу
19
Fuse (20 A-BL) art. 3020-703
По запросу
20
Diode Assembly art. 3020-686
По запросу
21
Clamp art. 3021-472
По запросу
22
Cover art. 3020-967
По запросу
23
Clamp art. 3021-471
По запросу
24
Clamp art. 3021-474
По запросу
25
Clamp art. 3021-471
По запросу
26
Cord, Taillight art. 3021-211
По запросу
27
Battery Assembly (Yuasa YB16AL-A2) art. 3020-697
По запросу
28
Pipe art. 3020-869
По запросу
29
Grommet art. 3021-490
По запросу
30
Bracket art. 3020-947
По запросу
31
Starter Relay Assembly (RC19-076A) (inc. 32) art. 3020-660
По запросу
32
Fuse (30 A-BL) art. 3020-642
По запросу
33
Bolt, Flange art. 3021-591
По запросу
34
Wire, Plus Lead Battery Relay art. 3021-197
По запросу
35
Seat, Battery art. 3020-785
По запросу
36
Plate, Battery Fitting art. 3021-199
По запросу
37
Screw, Fitting art. 3021-261
По запросу
38
Washer, Plate art. 3021-537
По запросу
39
Nut, Nylon art. 3021-617
По запросу
40
Grommet art. 3020-868
По запросу
41
Band, Switch Cord art. 3020-675
По запросу
42
Relay Assembly (G8HN-1C4T-DJ-Y52) art. 3020-696
По запросу
43
Relay Assembly (8HG-10) art. 3021-010
По запросу
44
Holder, Relay art. 3021-011
По запросу
45
Switch, Select (inc. 46-47) art. 3020-647
По запросу
46
Knob, Select Switch art. 3020-648
По запросу
47
Spring art. 3020-649
По запросу
48
Terminal Comp art. 3020-951
По запросу
49
Bracket, Unit art. 3021-213
По запросу
50
Bolt, Flange art. 3021-635
По запросу
51
Main Switch Assembly art. 3021-202
По запросу
52
Buzzer art. 3021-207
По запросу
53
Bolt, Flange art. 3021-641
По запросу
54
Nut, Self-Locking art. 3021-607
По запросу
