модель 2018 года
- Модель Bear Cat XT
- Код модели BEARCAT XT BLUE (S2018BCCWTUSL)

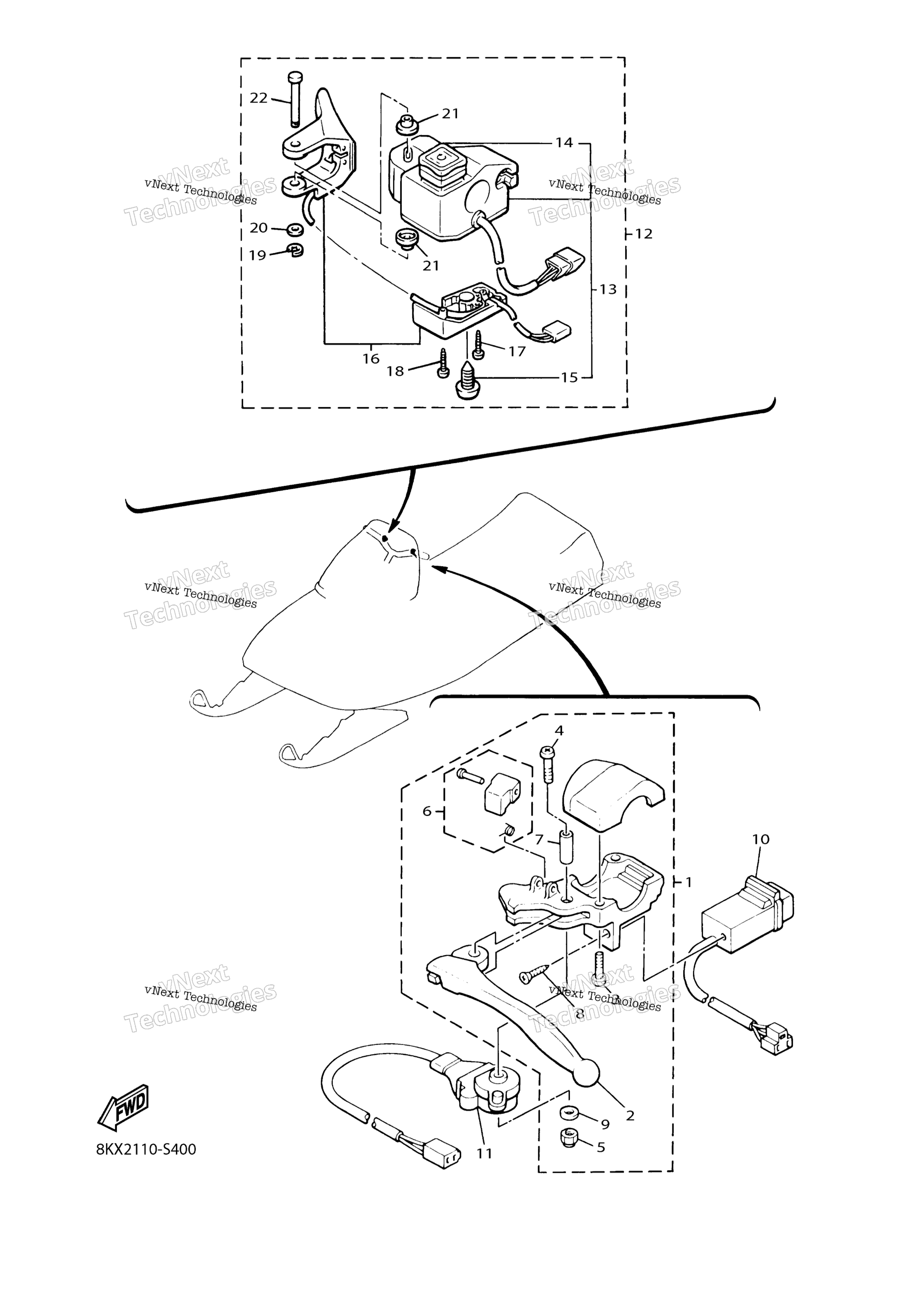

Схема рычагов управления и переключателей для BEARCAT XT BLUE (S2018BCCWTUSL)
Схема
Детали
Номер
Наименование детали
Цена
1
Lever Holder Assembly (Left) (inc. 2-9) art. 3020-828
По запросу
2
Lever 1 art. 3021-003
По запросу
3
Screw, Pan Head art. 3021-296
По запросу
4
Screw art. 3021-234
По запросу
5
Nut, Nylon art. 3021-615
По запросу
6
Lever Lock Assembly art. 3021-066
По запросу
7
Collar, Lever 1 art. 3020-715
По запросу
8
Screw, Special art. 3021-235
По запросу
9
Washer art. 3021-534
По запросу
10
Beam Switch Assembly art. 3021-064
По запросу
11
Stop Switch Assembly art. 3020-827
По запросу
12
Lever Holder Assembly (Right) (inc. 13-22) art. 3021-205
По запросу
13
Switch, Handle 3 (inc. 14-15) art. 3021-209
По запросу
14
Engine Stop Switch Assembly art. 3021-203
По запросу
15
Screw art. 3021-244
По запросу
16
Thumb Warmer Assembly art. 3021-206
По запросу
17
Screw, Tapping art. 3021-666
По запросу
18
Screw, Tapping art. 3021-667
По запросу
19
Circlip art. 3021-688
По запросу
20
Washer, Special art. 3020-787
По запросу
21
Cap 1 art. 3020-788
По запросу
22
Shaft art. 3020-830
По запросу
