модель 2018 года
- Модель Bear Cat XT
- Код модели BEARCAT XT BLUE (S2018BCCWTUSL)

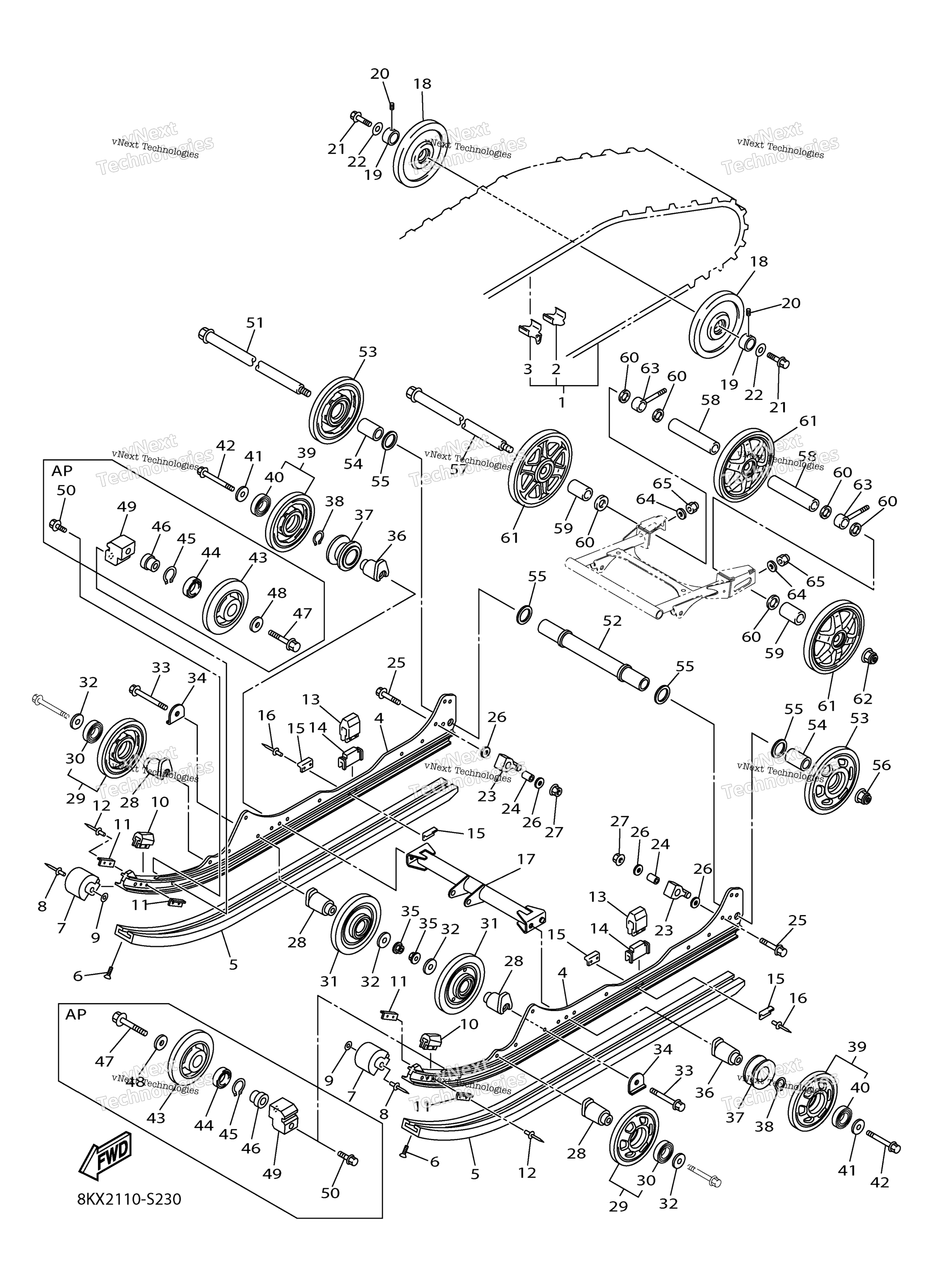

Схема track подвеска 1 для BEARCAT XT BLUE (S2018BCCWTUSL)
Схема
Детали
Номер
Наименование детали
Цена
1
Track Assembly (inc. 2-3) art. 3021-142
По запросу
2
Plate, Reinforcement art. 3021-018
По запросу
3
Metal, Slide art. 3021-019
По запросу
4
Frame, Sliding art. 3021-103
По запросу
5
Runner, Sliding 1 art. 3021-029
По запросу
6
Screw, Countersunk art. 3021-292
По запросу
7
Runner, Sliding 2 art. 3020-965
По запросу
8
Rivet, Blind (4.8X28 Silver) art. 3021-394
По запросу
9
Washer, Plate art. 3021-315
По запросу
10
Damper 1 art. 3020-926
По запросу
11
Plate, Damper art. 3021-058
По запросу
12
Rivet, Blind (4.8X28.3) art. 3021-395
По запросу
13
Damper 2 art. 3020-865
По запросу
14
Spacer art. 3021-092
По запросу
15
Plate, Damper art. 3020-899
По запросу
16
Rivet, Blind (4.8X28.3) art. 3021-395
По запросу
17
Bracket, Arm Pivot art. 3021-102
По запросу
18
Guide Wheel Assembly art. 3020-866
По запросу
19
Collar 1 art. 3021-027
По запросу
20
Bolt, Set art. 3021-285
По запросу
21
Bolt art. 3021-283
По запросу
22
Washer, Plate art. 3021-337
По запросу
23
Stopper 2 art. 3021-040
По запросу
24
Collar art. 3021-436
По запросу
25
Bolt, Flange art. 3021-274
По запросу
26
Washer, Plate art. 3021-336
По запросу
27
Nut, S/L Flange art. 3021-609
По запросу
28
Bracket 7 art. 3020-924
По запросу
29
Suspension Wheel Assembly (inc. 30) art. 3021-005
По запросу
30
Bearing art. 3021-560
По запросу
31
Suspension Wheel Assembly art. 3021-075
По запросу
32
Washer, Plate art. 3021-334
По запросу
33
Bolt, Flange art. 3021-640
По запросу
34
Washer, Claw art. 3021-372
По запросу
35
Nut, S/L Flange art. 3021-609
По запросу
36
Bracket 7 art. 3020-923
По запросу
37
Hook 1 art. 3020-931
По запросу
38
Circlip art. 3021-694
По запросу
39
Suspension Wheel Assembly (inc. 40) art. 3021-005
По запросу
40
Bearing art. 3021-560
По запросу
41
Washer, Plate art. 3021-334
По запросу
42
Bolt, Flange art. 3021-640
По запросу
43
Suspension Wheel Comp art. 3020-864
По запросу
44
Bearing art. 3021-559
По запросу
45
Circlip art. 3021-696
По запросу
46
Collar art. 3020-969
По запросу
47
Bolt, Flange art. 3021-638
По запросу
48
Washer, Plate art. 3021-336
По запросу
49
Bracket 7 art. 3020-970
По запросу
50
Bolt, Flange art. 3021-275
По запросу
51
Rear Axle Comp art. 3021-043
По запросу
52
Collar 1 art. 3020-760
По запросу
53
Suspension Wheel Assembly art. 3021-017
По запросу
54
Collar art. 3021-442
По запросу
55
Washer, Plate art. 3021-350
По запросу
56
Nut, Self-Locking art. 3021-610
По запросу
57
Rear Axle Comp art. 3021-043
По запросу
58
Collar art. 3021-443
По запросу
59
Collar art. 3021-442
По запросу
60
Washer, Plate art. 3021-350
По запросу
61
Guide Wheel Assy art. 3021-091
По запросу
62
Nut, Self-Locking art. 3021-610
По запросу
63
Collar 3 art. 3020-915
По запросу
64
Washer, Plate art. 3021-539
По запросу
65
Nut, Nylon art. 3021-621
По запросу
