модель 2018 года
- Модель Bear Cat XT
- Код модели BEARCAT XT BLUE (S2018BCCWTUSL)

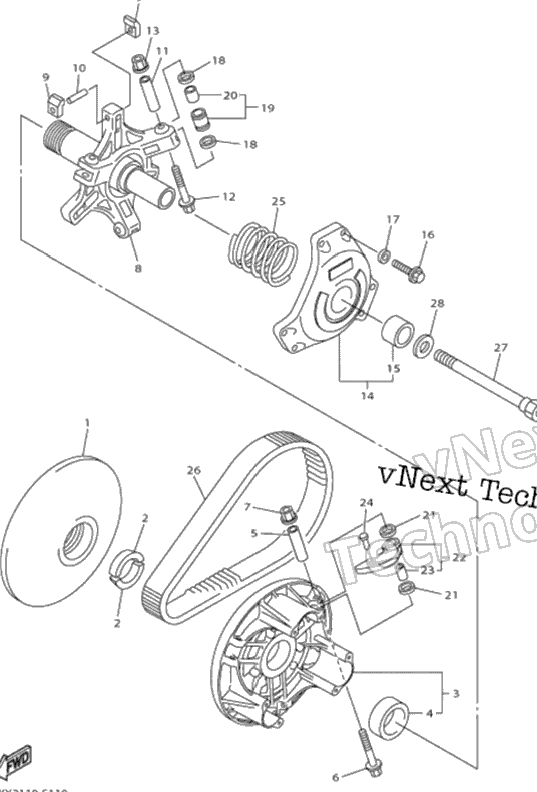

Схема первичный шкив для BEARCAT XT BLUE (S2018BCCWTUSL)
Схема
Детали
Номер
Наименование детали
Цена
1
Sheave, Primary Fixed art. 3020-944
По запросу
2
Stopper art. 3021-247
По запросу
3
Primary Sliding Sheave Comp (inc. 4) art. 3020-905
По запросу
4
Bush, Bimetal Formed art. 3021-414
По запросу
5
Collar art. 3021-420
По запросу
6
Bolt, Flange art. 3021-268
По запросу
7
Nut, Self-Locking art. 3021-605
По запросу
8
Spider Complete art. 3020-922
По запросу
9
Slider art. 3020-907
По запросу
10
Pin, Spring art. 3021-517
По запросу
11
Collar art. 3021-421
По запросу
12
Bolt, Flange art. 3021-268
По запросу
13
Nut, Self-Locking art. 3021-605
По запросу
14
Primary Sheave Cap Comp (inc. 15) art. 3020-906
По запросу
15
Bush, Solid art. 3021-406
По запросу
16
Bolt art. 3021-654
По запросу
17
Washer art. 3020-107
По запросу
18
Washer, Plate art. 3021-365
По запросу
19
Roller, Comp (inc. 20) art. 3020-948
По запросу
20
Bush art. 3021-418
По запросу
21
Washer, Plate art. 3021-364
По запросу
22
Weight Comp (inc. 23) art. 3020-879
По запросу
23
Bush art. 3021-417
По запросу
24
Rivet, Countersunk (St10.3 mm) Optional art. 3021-380
По запросу
24
Rivet, Countersunk (St17.2 mm) art. 3021-382
По запросу
24
Rivet, Countersunk (St13.3 mm) Optional art. 3021-381
По запросу
25
Spring, Compression (P-BL-P) Optional art. 3021-505
По запросу
25
Spring, Compression (WH-BL-WH) Optional art. 3021-504
По запросу
25
Spring, Compression (GO-BL-GO) art. 3021-503
По запросу
26
V-Belt art. 0627-114
По запросу
27
Bolt, Clutch art. 2623-048
По запросу
28
Washer, Lock art. 2623-049
По запросу
