модель 2018 года
- Модель Bear Cat XT
- Код модели BEARCAT XT BLUE (S2018BCCWTUSL)

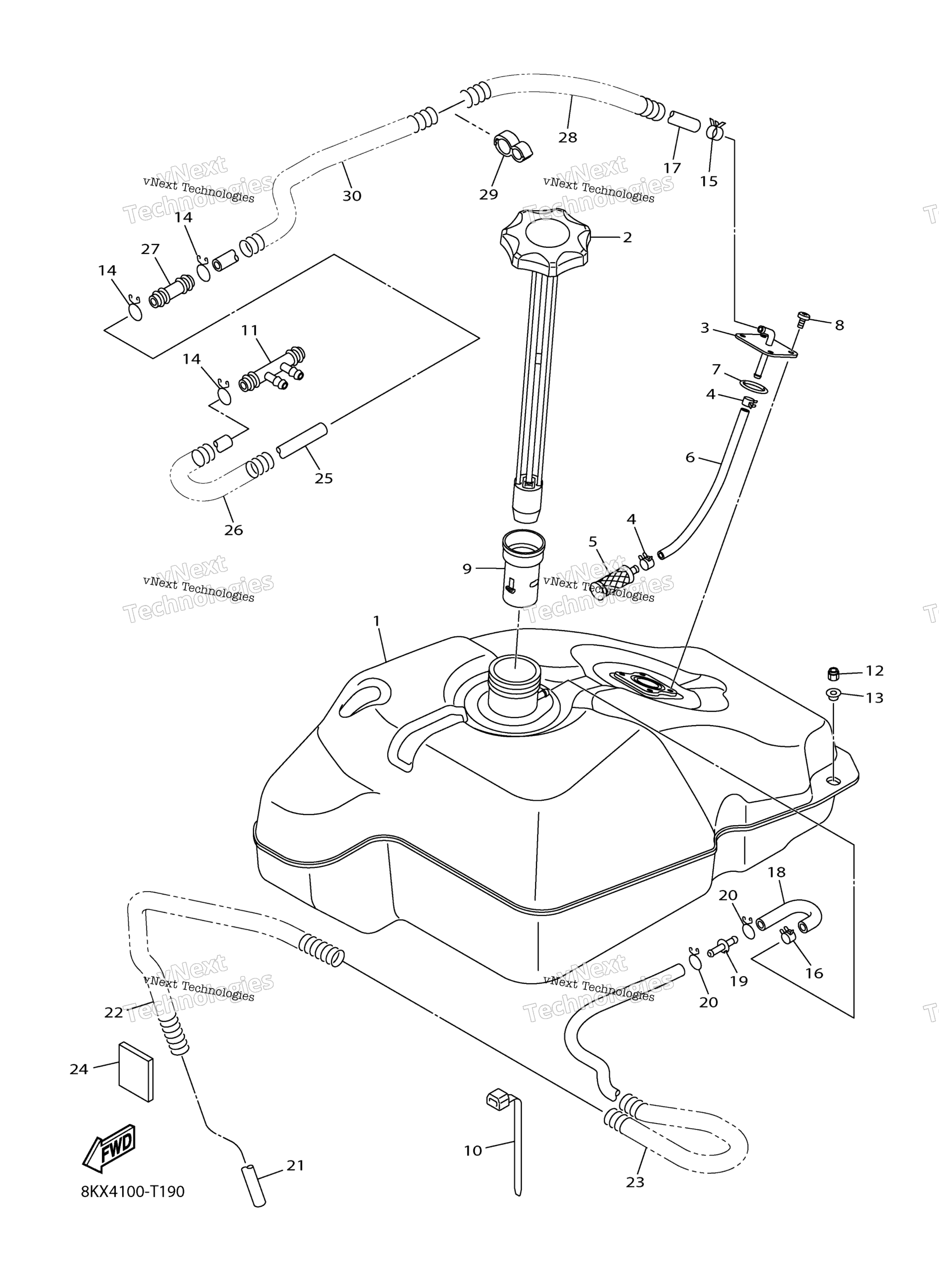

Схема топливного бака для BEARCAT XT BLUE (S2018BCCWTUSL)
Схема
Детали
Номер
Наименование детали
Цена
1
Tank, Fuel art. 3021-129
По запросу
2
Cap Assy art. 3021-134
По запросу
3
Suction Pipe Comp 1 art. 3021-132
По запросу
4
Clip art. 3021-486
По запросу
5
Filter Assy art. 3021-705
По запросу
6
Hose (L240) art. 3021-461
По запросу
7
O-Ring art. 3021-557
По запросу
8
Screw, Bind art. 3021-678
По запросу
9
Tube, Filler art. 3021-130
По запросу
10
Clamp art. 3021-474
По запросу
11
Pipe, Joint 1 art. 3020-723
По запросу
12
Nut, Nylon art. 3021-619
По запросу
13
Collar art. 3021-426
По запросу
14
Clip art. 3021-485
По запросу
15
Clip art. 3021-486
По запросу
16
Clip art. 3021-484
По запросу
17
Hose art. 3021-456
По запросу
18
Pipe, Joint art. 3021-133
По запросу
19
Pipe, Joint 1 art. 3021-002
По запросу
20
Clip art. 3021-483
По запросу
21
Tube, Flexible art. 3021-520
По запросу
22
Spring, Compression art. 3021-496
По запросу
23
Protector, Pipe art. 3020-718
По запросу
24
Spacer art. 3021-248
По запросу
25
Hose art. 3021-453
По запросу
26
Protector, Pipe art. 3020-781
По запросу
27
Pipe, Joint 4 art. 3020-811
По запросу
28
Spring, Compression art. 3021-499
По запросу
29
Clamp art. 3021-470
По запросу
30
Spring, Compression art. 3021-495
По запросу
