модель 2021 года
- Модель Blast 4000
- Код модели BLAST 4000 M LTD RED (S2021JABA1USR)

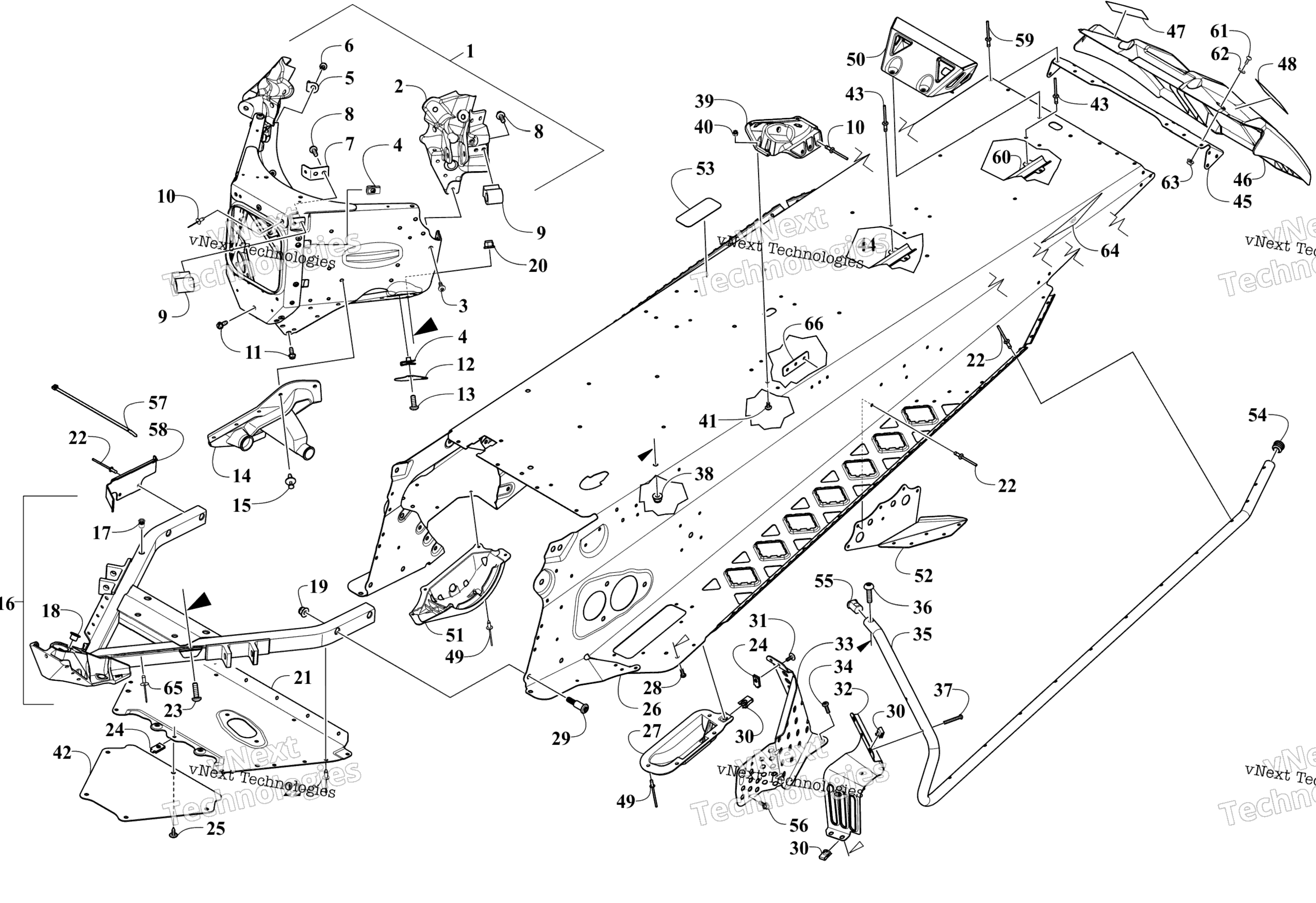

Схема шасси Assembly для BLAST 4000 M LTD RED (S2021JABA1USR)
Схема
Детали
Номер
Наименование детали
Цена
1
Panel, Front - Assembly - Black (inc.2-6 and10) art. 2707-487
По запросу
2
Bracket, Shock Mount - Upper Right - Black art. 2707-304
По запросу
2
Bracket, Shock Mount - Upper Left - Black art. 2707-305
По запросу
3
Винт Arctic Cat art. 0423-538
от 110 ₽
4
Клипса Arctic Cat art. 0423-577
от 168 ₽
5
Tab, Spring art. 2612-707
По запросу
6
Screw, Self-Tapping art. 1623-683
По запросу
7
Gusset, A-Arm Mounting Bracket art. 1607-561
По запросу
8
Screw, Cap art. 8413-617
По запросу
9
Скоба крепления верхнего рычага Arctic Cat art. 1607-233
По запросу
10
Rivet art. 1623-241
от 11 789 ₽
Аналог
11 789 ₽
Требуется 1 шт.
11
Screw, Self-Tapping art. 2623-290
По запросу
12
Panel, Close-Off art. 1707-568
По запросу
13
Screw, Machine art. 8471-616
По запросу
14
Пыльник рулевой тяги левый Arctic Cat art. 1605-029
По запросу
14
Пыльник рулевой тяги правый Arctic Cat art. 1605-028
По запросу
15
Клипса Arctic Cat art. 0623-362
от 90 ₽
16
Frame, Front - Lower w/Bushings (inc. 17-18) art. 4707-145
По запросу
17
Insert art. 0423-391
По запросу
18
Bearing art. 1605-057
По запросу
19
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
20
Гайка Arctic Cat art. 8427-602
от 116 ₽
21
Belly Pan - Center art. 1607-577
По запросу
22
Заклепка Arctic Cat art. 8060-686
от 116 ₽
23
Screw, Machine art. 8468-620
По запросу
24
Клипса-гайка Arctic Cat art. 1623-052
от 221 ₽
25
Screw, Self-Tapping art. 2623-166
По запросу
26
Chassis Assembly (inc.10, 16-20, 29, 39-41, 45, 52, 55 and 66) art. 3707-970
По запросу
27
Защита тормозного диска Arctic Cat art. 0607-351
от 1 901 ₽
28
Screw, Machine art. 8470-516
По запросу
29
Screw, Shoulder art. 2623-194
По запросу
30
Клипса рамы Arctic Cat art. 1623-637
от 368 ₽
31
Винт Arctic Cat art. 2623-164
от 368 ₽
32
Footrest - Left - Black art. 2707-659
По запросу
32
Footrest - Right - Black art. 2707-658
По запросу
33
Shield, Brake Disc - Black art. 4707-060
По запросу
34
Винт M5X.8X20 Arctic Cat art. 8470-520
от 168 ₽
35
Tube-Right art. 3707-954
По запросу
35
Tube-Left art. 3707-955
По запросу
36
Screw, Cap art. 8476-835
По запросу
37
Screw, Machine art. 8468-535
По запросу
38
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
39
Bracket, Mounting - Rear Spar - Right - Red art. 4707-142
По запросу
39
Bracket, Mounting - Rear Spar - Left - Red art. 4707-143
По запросу
40
Nut, Lock art. 8422-502
По запросу
41
Винт Arctic Cat art. 8475-512
от 160 ₽
42
Panel, Access art. 1607-063
По запросу
43
Rivet - Black art. 8060-702
По запросу
44
Protector, Harness - Taillight art. 0630-381
По запросу
45
End Cap, Tunnel art. 4707-085
По запросу
46
Snowflap art. 6716-258
По запросу
47
Decal, Warning - Towing (French) art. 5611-852
По запросу
48
Decal, Warning - Towing (English) art. 5611-853
По запросу
49
Rivet art. 8061-706
По запросу
50
Bracket, Mounting - Taillight - White art. 0730-228
По запросу
51
Protector, Chain Case art. 1607-109
По запросу
52
Bracket, Mounting - Suspension - Right - White art. 3707-962
По запросу
52
Bracket, Mounting - Suspension - Left - White art. 3707-963
По запросу
53
Pad, Tank art. 6606-877
По запросу
54
Plug art. 2623-304
По запросу
55
Insert art. 2623-296
По запросу
56
Screw, Cap art. 8408-613
По запросу
57
Зажим Arctic Cat art. 0123-788
По запросу
58
Bracket, Routing - Oil Line art. 0608-705
По запросу
59
Rivet art. 1623-130
По запросу
60
Protector, Harness - Taillight Extension art. 0630-382
По запросу
61
Screw, Machine art. 8477-516
По запросу
62
Washer, Flat art. 2623-266
По запросу
63
Nut, Lock art. 8427-502
По запросу
64
Decal, Reflector - Red art. 8621-870
По запросу
65
Заклепка Arctic Cat art. 8060-706
от 116 ₽
66
Plate, Backing art. 2607-093
По запросу
