модель 2021 года
- Модель Blast 4000
- Код модели BLAST 4000 M LTD RED (S2021JABA1USR)

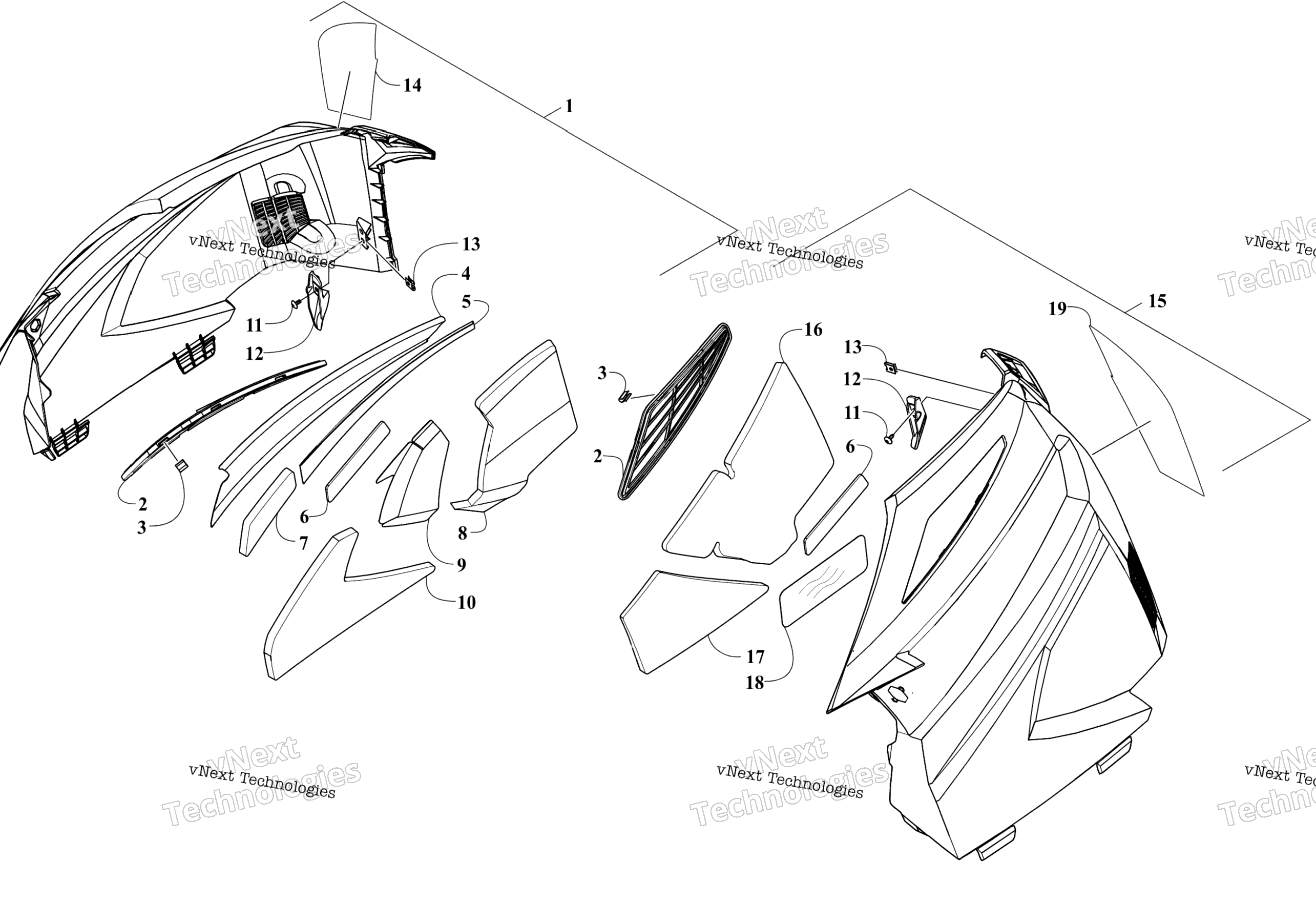

Схема Side панель узла для BLAST 4000 M LTD RED (S2021JABA1USR)
Схема
Детали
Номер
Наименование детали
Цена
1
Panel, Side - Right (inc. 2-14) art. 6718-810
По запросу
2
Vent, Upper Side Panel - Left art. 7606-641
По запросу
2
Vent, Upper Side Panel - Right art. 7606-640
По запросу
3
Clip, U art. 0123-987
По запросу
4
Foil, Protective - Upper - Right art. 7606-646
По запросу
5
Foil, Protective - Mid - Right art. 7606-650
По запросу
6
Pad, Silicone art. 0617-810
По запросу
7
Foam, Side Panel - Mid - Right art. 0617-826
По запросу
8
Foam, Side Panel - Lower Rear - Right art. 0617-824
По запросу
9
Foil, Protective - Lower - Right art. 7606-644
По запросу
10
Foam, Side Panel - Lower Front - Right art. 0617-822
По запросу
11
Screw, Self-Tapping art. 2623-166
По запросу
12
Hook, Mounting - Left art. 7606-293
По запросу
12
Hook, Mounting - Right art. 7606-292
По запросу
13
Nut, U art. 1623-939
По запросу
14
Decal, Warning - French art. 7621-696
По запросу
15
Panel, Side - Left (inc. 2-3,6,11-13, and 16-19) art. 6718-003
По запросу
16
Foam, Side Panel - Lower Rear - Left art. 0617-825
По запросу
17
Foam, Side Panel - Lower Front - Left art. 0617-789
По запросу
18
Foil, Protective art. 1412-090
По запросу
19
Decal, Warning - English art. 7621-692
По запросу
