модель 2021 года
- Модель Blast 4000
- Код модели BLAST 4000 M LTD RED (S2021JABA1USR)

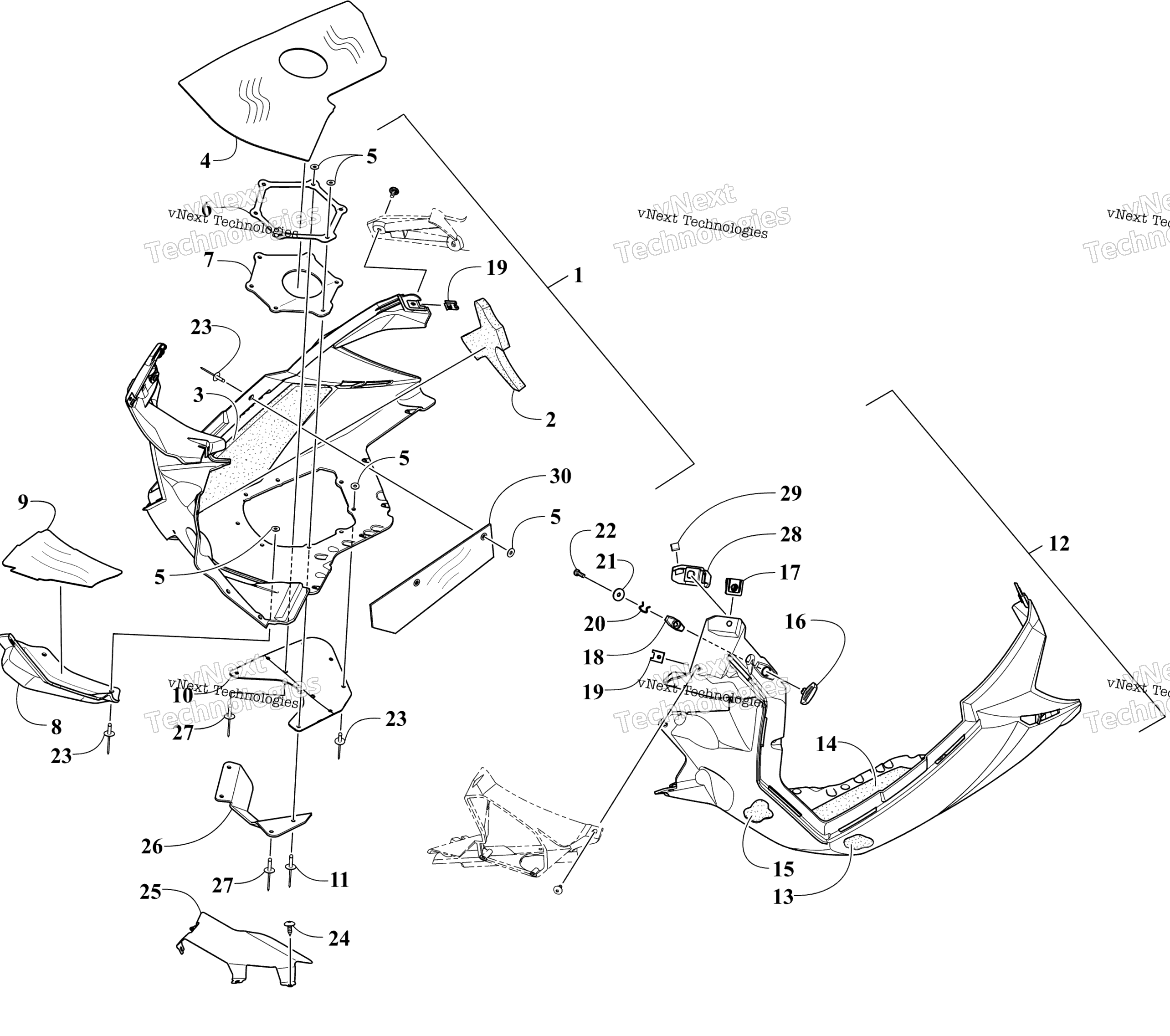

Схема Skid Plate узла для BLAST 4000 M LTD RED (S2021JABA1USR)
Схема
Детали
Номер
Наименование детали
Цена
1
Plate, Skid - Right - Black (inc. 2-3, 5, 8-9, and 16-23) art. 5718-790
По запросу
2
Foam, Skid Plate - Front - Right art. 0617-776
По запросу
3
Foam, Skid Plate - Middle - Right art. 0617-794
По запросу
4
Foil, Skid Plate - Right art. 3612-374
По запросу
5
Washer art. 0123-802
от 110 ₽
6
Plate, Exhaust Outlet art. 3612-232
По запросу
7
Seal, Exhaust Outlet art. 3612-231
По запросу
8
Shield, Resonator (inc. 9) art. 3612-196
По запросу
9
Foil art. 3612-329
По запросу
10
Shield, Exhaust Outlet art. 2712-102
По запросу
11
Rivet art. 8061-712
По запросу
12
Plate, Skid - Left - Black (inc. 13-22) art. 5718-791
По запросу
13
Foam, Skid Plate - Middle - Left art. 0617-795
По запросу
14
Foam, Skid Plate - Lower - Left art. 0617-765
По запросу
15
Foam, Skid Plate - Front - Left art. 0617-761
По запросу
16
Knob, Hold-Down art. 7606-265
от 1 513 ₽
Аналог
1 513 ₽
Требуется 2 шт.
17
Clip, Retaining art. 2623-005
от 1 130 ₽
18
Plate, Backing art. 7606-296
По запросу
19
Nut, U art. 1623-939
По запросу
20
Clip, Retaining art. 2623-155
По запросу
21
Washer art. 2623-171
от 1 513 ₽
Аналог
1 513 ₽
Требуется 2 шт.
22
Screw, Self-Tapping art. 2623-211
от 1 513 ₽
Аналог
1 513 ₽
Требуется 2 шт.
23
Заклепка Arctic Cat art. 8061-708
от 168 ₽
24
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
25
Shield, Heat - ECM art. 0632-005
По запросу
26
Deflector, Exhaust art. 2712-103
По запросу
27
Rivet art. 8061-710
По запросу
28
Bumper, Protector art. 7606-654
По запросу
29
Clip, U art. 0123-987
По запросу
30
Shield, Heat Barrier w/Grommets art. 2712-099
По запросу
