модель 2021 года
- Модель Blast 4000
- Код модели BLAST 4000 M LTD RED (S2021JABA1USR)

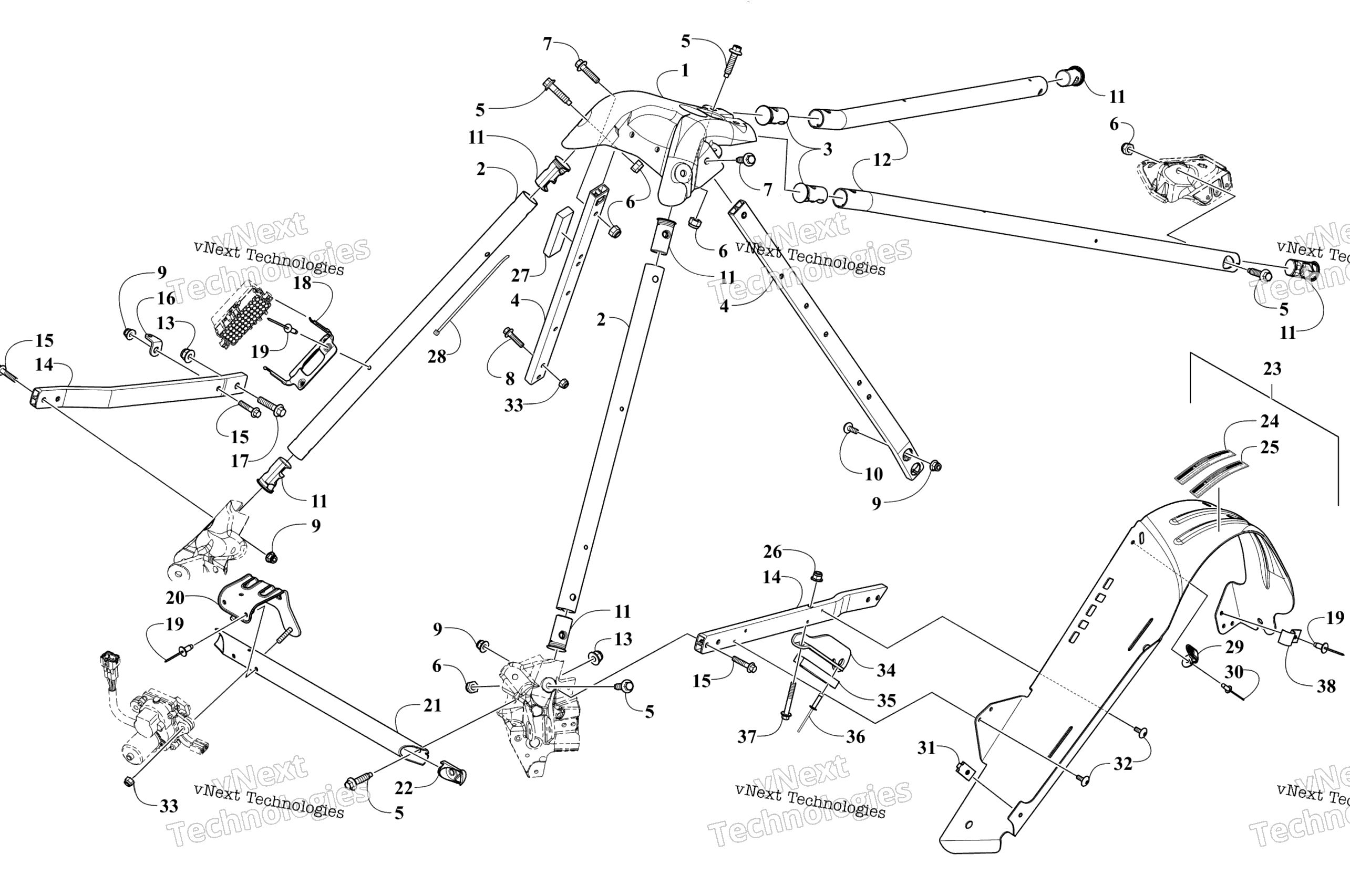

Схема рулевого управления Support Assembly для BLAST 4000 M LTD RED (S2021JABA1USR)
Схема
Детали
Номер
Наименование детали
Цена
1
Support, Steering art. 3707-866
По запросу
2
Spar, Front art. 2607-014
По запросу
3
Insert art. 1607-680
По запросу
4
Support, Side - Rear - Right art. 1607-508
По запросу
4
Support, Side - Rear - Left art. 2607-083
По запросу
5
Screw, Cap art. 2623-121
По запросу
6
Nut, Lock art. 8422-802
По запросу
7
Болт Arctic Cat art. 8408-820
от 110 ₽
8
Болт Arctic Cat art. 8408-625
от 116 ₽
9
Гайка Arctic Cat art. 8427-602
от 116 ₽
10
Винт Arctic Cat art. 8476-616
По запросу
11
Insert art. 1607-747
По запросу
12
Spar, Rear - Right art. 3707-210
По запросу
12
Spar, Rear - Left art. 3707-211
По запросу
13
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
14
Support, Chassis - Left art. 2607-081
По запросу
14
Support, Chassis - Right art. 1607-502
По запросу
15
Screw, Cap art. 8408-630
По запросу
16
Tab, Spring art. 2612-707
По запросу
17
Болт M8X1.25X35 Arctic Cat art. 8408-835
от 210 ₽
18
Bracket, Mounting - Fuse Block art. 0645-653
По запросу
19
Заклепка Arctic Cat art. 8060-686
от 116 ₽
20
Bracket, Mounting - Servomotor art. 0708-687
По запросу
21
Support, Shock Mount Bracket art. 2607-015
По запросу
22
Insert art. 1607-002
По запросу
23
Guard, Belt (inc. 24-25) art. 3707-078
По запросу
24
Decal, Warning (English) art. 9611-690
По запросу
25
Decal, Warning (French) art. 9611-691
По запросу
26
Nut, Lock art. 8437-604
от 890 ₽
Аналог
890 ₽
Требуется 1 шт.
27
Pad art. 5606-682
По запросу
28
Зажим Arctic Cat art. 0123-788
По запросу
29
Tab, Resonator Mount art. 3612-037
По запросу
30
Rivet art. 1623-130
По запросу
31
Клипса-гайка Arctic Cat art. 1623-052
от 221 ₽
32
Винт Arctic Cat art. 2623-164
от 368 ₽
33
Nut art. 8422-602
По запросу
34
Bracket art. 0608-846
По запросу
35
Pad, Shock art. 3604-793
По запросу
36
Rivet art. 8060-630
По запросу
37
Болт передней подвески M6X1.0X45 Arctic Cat art. 8413-645
от 890 ₽
Аналог
890 ₽
Требуется 1 шт.
38
Clamp, Wire art. 1623-786
По запросу
