модель 2021 года
- Модель Blast 4000
- Код модели BLAST 4000 M LTD RED (S2021JABA1USR)

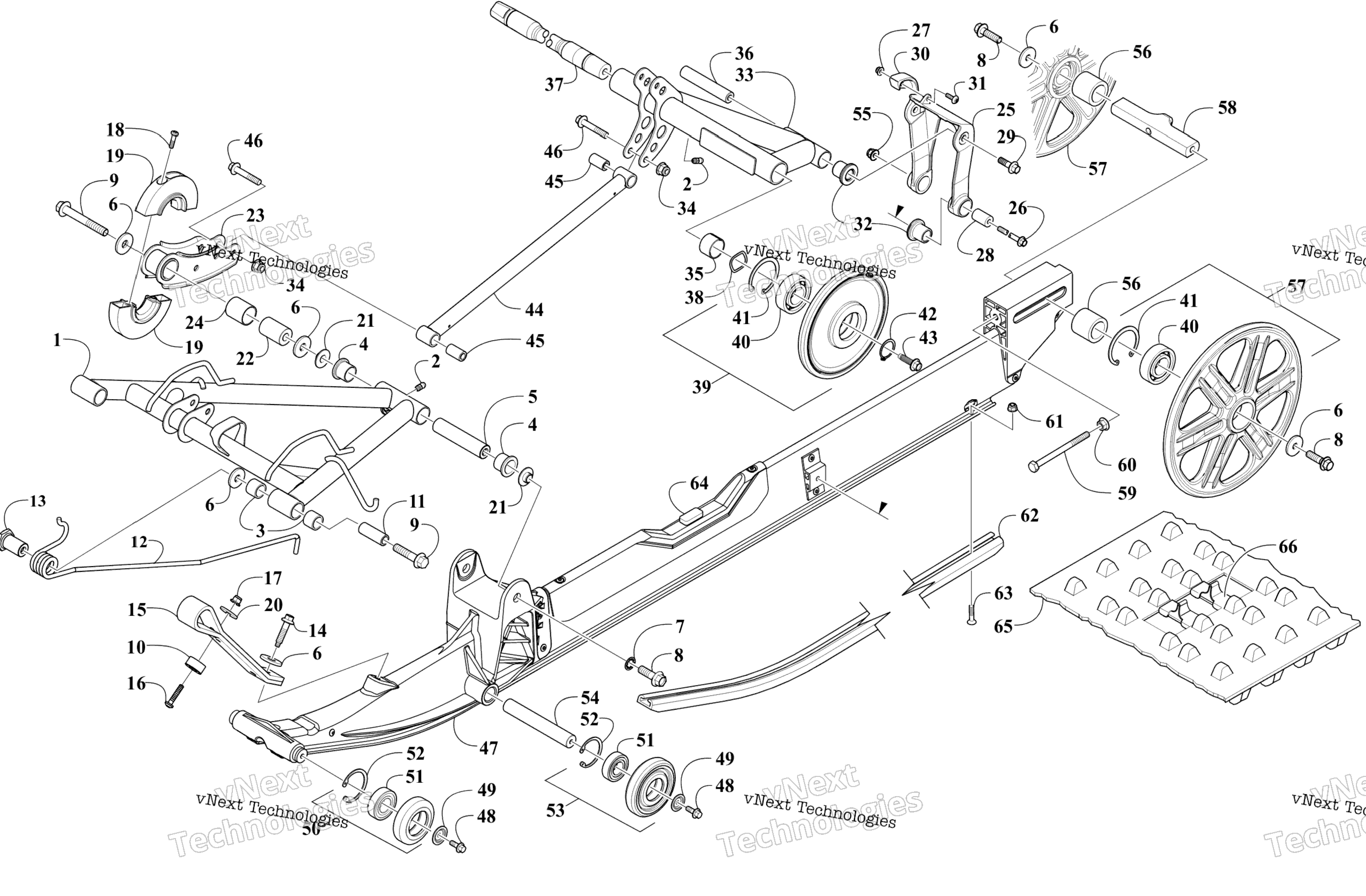

Схема Rail и Arm узла для BLAST 4000 M LTD RED (S2021JABA1USR)
Схема
Детали
Номер
Наименование детали
Цена
1
Arm, Front Suspension - Black (inc. 2-4) art. 3704-180
По запросу
2
Фиттинг art. 1623-010
По запросу
3
Втулка передних рычагов Arctic Cat art. 0604-889
от 525 ₽
4
Втулка заднего маятникового рычага Arctic Cat art. 3604-028
По запросу
5
Axle art. 4604-308
По запросу
6
Washer art. 1623-801
По запросу
7
Шайба Arctic Cat art. 1623-992
от 168 ₽
8
Screw, Cap art. 8409-036
По запросу
9
Screw, Cap art. 8415-076
По запросу
10
Bumper, Rubber art. 2623-302
По запросу
11
Axle art. 3604-665
По запросу
12
Scratcher, Ice - Right art. 3704-184
По запросу
12
Scratcher, Ice - Left art. 3704-185
По запросу
13
Bushing art. 4604-311
По запросу
14
Screw, Cap art. 2623-282
По запросу
15
Strap, Limiter art. 4604-324
По запросу
16
Винт Arctic Cat art. 8468-630
По запросу
17
Гайка Arctic Cat art. 8427-602
от 116 ₽
18
Screw, Self-Tapping art. 1623-929
По запросу
19
Wheel, Track Guide art. 4604-201
По запросу
20
Washer art. 8450-109
По запросу
21
Insert, Rail art. 3604-266
По запросу
22
Axle art. 4604-306
По запросу
23
Pivot, Rear Shock (inc. 24) art. 3704-357
По запросу
24
Bushing art. 4604-418
По запросу
25
Arm, Rear - Black art. 3704-712
По запросу
26
Screw, Cap art. 2623-297
По запросу
27
Nut, Lock art. 8427-502
По запросу
28
Axle art. 4604-372
По запросу
29
Винт Arctic Cat art. 8408-826
По запросу
30
Bumper, Track Guide art. 4604-384
По запросу
31
Screw, Machine art. 8477-516
По запросу
32
Втулка рычага Arctic Cat art. 0403-409
от 263 ₽
Аналог
1 470 ₽
Требуется 4 шт.
Подписаться
Аналог
3 570 ₽
Требуется 4 шт.
33
Arm, Idler - Black (inc. 2, 32, and 35-36) art. 3704-607
По запросу
34
Nut, Lock art. 8437-804
По запросу
35
Втулка задней подвески Arctic Cat art. 2604-852
от 1 491 ₽
36
Axle art. 4604-310
По запросу
37
Axle, Inner Carriage art. 4604-532
По запросу
38
Washer, Wave art. 1623-692
По запросу
39
Ролик подвески 162 мм Arctic Cat art. 2604-699
от 5 778 ₽
Аналог
5 778 ₽
Требуется 2 шт.
40
Подшипник Arctic Cat art. 0107-598
от 1 397 ₽
41
Ring, Retaining art. 0123-798
По запросу
42
Ring, Retaining art. 1623-690
По запросу
43
Screw, Cap art. 8408-041
По запросу
44
Link, Rear Shock - Black art. 2704-790
По запросу
45
Sleeve art. 3604-846
По запросу
46
Screw, Cap art. 8413-845
По запросу
47
Rail, Formed - Red art. 3704-875
По запросу
48
Screw, Cap art. 8413-617
По запросу
49
Washer art. 2623-025
По запросу
50
Wheel, Idler - Black (inc. 51-52) art. 3604-844
По запросу
51
Подшипник катка гусеницы 20х42х12 Arctic Cat art. 3604-033
от 840 ₽
52
Стопорное кольцо ролика гусеницы Arctic Cat art. 0623-946
По запросу
53
Wheel, Idler (inc. 51-52) art. 4604-292
По запросу
54
Axle art. 4604-309
По запросу
55
Nut, Lock art. 8437-604
от 890 ₽
Аналог
890 ₽
Требуется 1 шт.
56
Sleeve art. 4604-315
По запросу
57
Wheel, Idler Assembly (inc. 40-41) art. 4604-281
По запросу
58
Shaft, Track Tension art. 4604-529
По запросу
59
Screw, Cap art. 1623-682
По запросу
60
NUT,HEX-FLG M8X1.25 CL8 Z&Y art. 8424-802
По запросу
61
Nut, Lock art. 8047-366
По запросу
62
Wearstrip, Slide Rail art. 4604-498
По запросу
63
Винт крепления склизы Arctic Cat art. 0123-859
По запросу
64
Pad, Shock art. 4604-538
от 11 789 ₽
Аналог
11 789 ₽
Требуется 1 шт.
65
Track Assembly (inc. 66) art. 3602-372
По запросу
66
Clip, Guide art. 3602-223
По запросу
