модель 2021 года
- Модель ZR 6000
- Код модели ZR 6000 R XC BLACK (S2021ACDRXUSB)

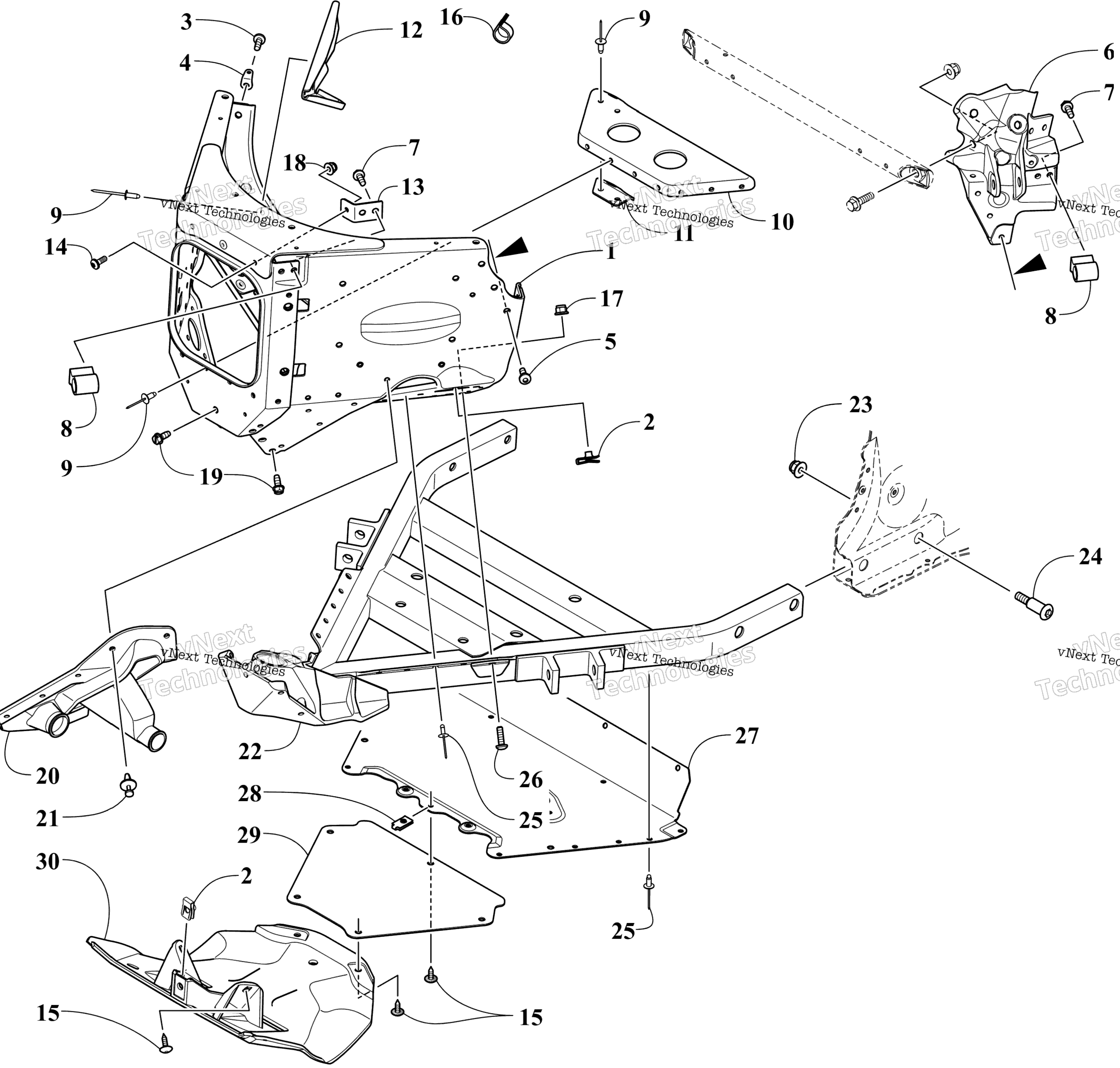

Схема передней части Frame Assembly для ZR 6000 R XC BLACK (S2021ACDRXUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Panel, Front - Assembly - Black (inc. 2-6) art. 2707-494
По запросу
2
Клипса Arctic Cat art. 0423-577
от 168 ₽
3
Screw, Self-Tapping art. 1623-683
По запросу
4
Tab, Spring art. 2612-707
По запросу
5
Винт Arctic Cat art. 0423-538
от 110 ₽
6
Bracket, Shock Mount - Upper Right - Black art. 1707-776
По запросу
6
Bracket, Shock Mount - Upper Left - Black art. 1707-777
По запросу
7
Screw, Cap art. 8413-617
По запросу
8
Скоба крепления верхнего рычага Arctic Cat art. 1607-233
По запросу
9
Заклепка Arctic Cat art. 8060-706
от 116 ₽
10
Bracket, Reinforcement art. 1607-565
По запросу
11
Brace, Steering Post art. 1607-566
По запросу
12
Bracket, Steering Stop art. 0607-991
По запросу
13
Gusset, A-Arm Mounting Bracket art. 1607-913
По запросу
14
Винт Arctic Cat art. 8468-616
от 116 ₽
15
Screw, Self-Tapping art. 2623-166
По запросу
16
Хомут патрубка охлаждения Arctic Cat art. 0423-594
По запросу
17
Гайка Arctic Cat art. 8427-602
от 116 ₽
18
Nut art. 8422-602
По запросу
19
Screw, Self-Tapping art. 2623-290
По запросу
20
Пыльник рулевой тяги правый Arctic Cat art. 1605-028
По запросу
20
Пыльник рулевой тяги левый Arctic Cat art. 1605-029
По запросу
21
Клипса Arctic Cat art. 0623-362
от 90 ₽
22
Frame, Front - Lower w/Bushings - Black art. 3707-131
По запросу
23
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
24
Screw, Shoulder art. 1623-817
По запросу
25
Заклепка Arctic Cat art. 8060-686
от 116 ₽
26
Screw, Machine art. 8468-620
По запросу
27
Belly Pan - Center art. 1607-629
По запросу
28
Клипса-гайка Arctic Cat art. 1623-052
от 221 ₽
29
Panel, Access art. 1607-063
По запросу
30
Belly Pan - Front art. 7606-053
По запросу
