модель 2021 года
- Модель ZR 6000
- Код модели ZR 6000 R XC BLACK (S2021ACDRXUSB)

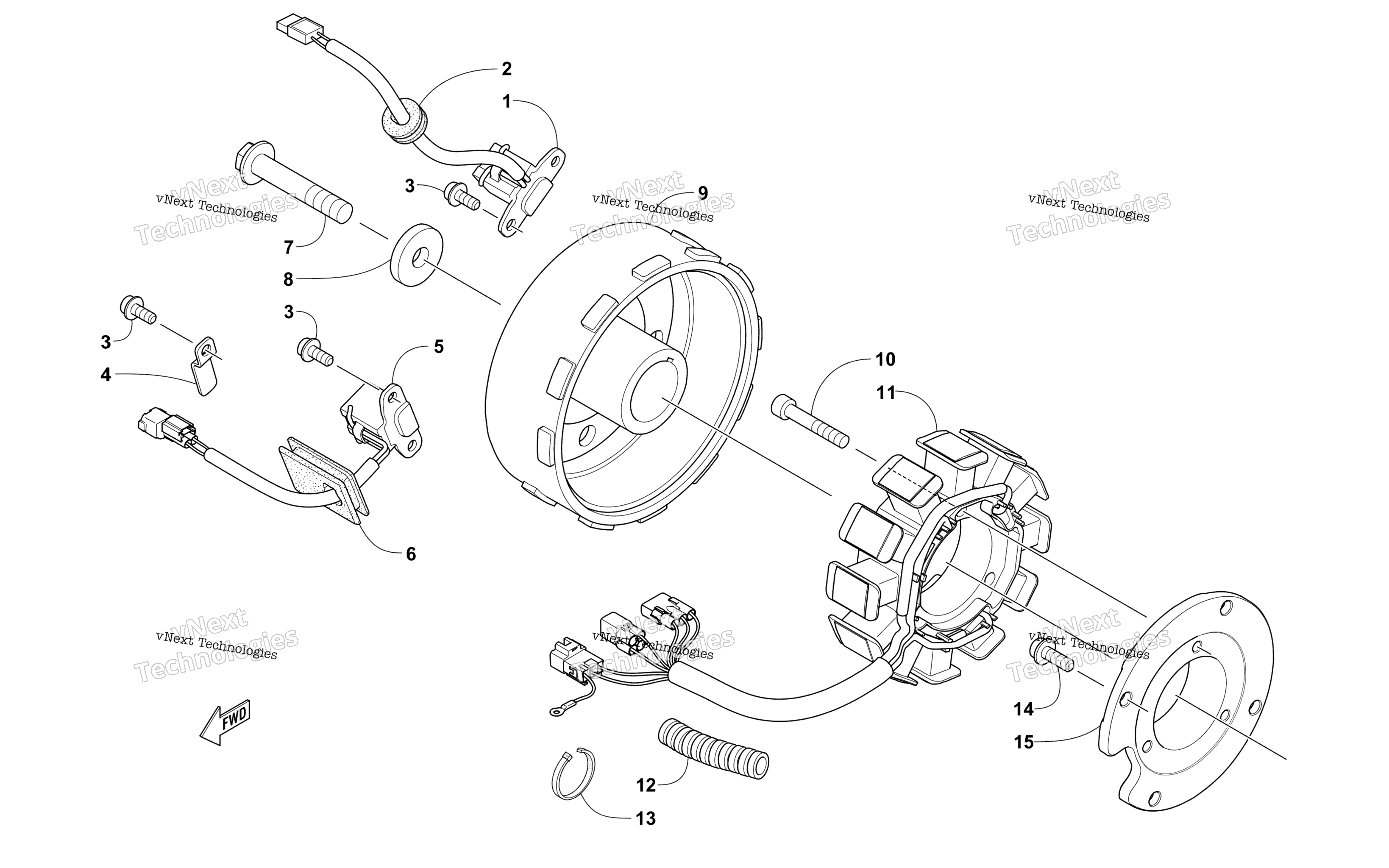

Схема магнето для ZR 6000 R XC BLACK (S2021ACDRXUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Sensor, Ignition Timing art. 0902-005
По запросу
2
Grommet art. 0902-022
По запросу
3
Screw, Cap art. 0923-002
По запросу
4
Bracket, Retaining art. 0902-020
По запросу
5
Sensor, Ignition Timing art. 0902-006
По запросу
6
Grommet art. 0902-021
По запросу
7
Screw, Cap art. 0923-033
По запросу
8
Washer art. 0923-032
По запросу
9
Rotor/Flywheel art. 0902-026
По запросу
10
Screw, Cap art. 0923-027
По запросу
11
Stator art. 0902-049
По запросу
12
Conduit, Flexible (3/4 in. ID) - 12 in. art. 1619-131
По запросу
13
Зажим Arctic Cat art. 0123-788
По запросу
14
Screw, Cap art. 0923-024
По запросу
15
Plate, Base - Stator art. 0902-014
По запросу
