модель 2021 года
- Модель ZR 6000
- Код модели ZR 6000 R XC BLACK (S2021ACDRXUSB)

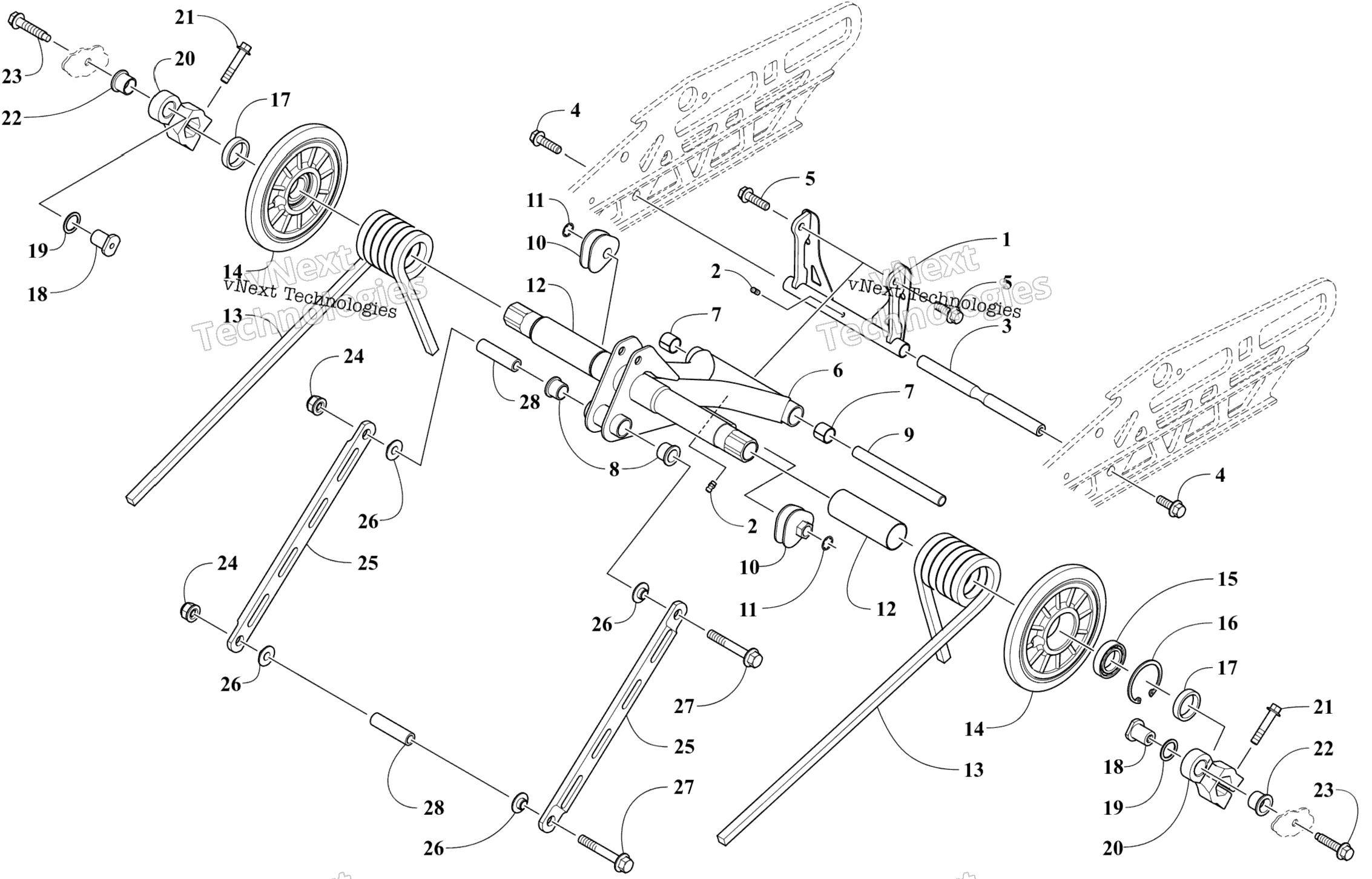

Схема задней части Suspension Rear Arm Assembly для ZR 6000 R XC BLACK (S2021ACDRXUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Arm, Rear - Black art. 2704-320
По запросу
2
Фиттинг art. 1623-010
По запросу
3
Axle art. 3604-965
По запросу
4
Screw, Cap art. 8413-031
По запросу
5
Screw, Cap (inc. one No. 2 and 7- 8) art. 8408-041
По запросу
6
Arm, Idler - Black art. 2704-533
По запросу
7
Bearing art. 2603-481
По запросу
8
Втулка задней подвески Arctic Cat art. 0104-386
По запросу
9
Axle art. 3604-638
По запросу
10
Block, Spring Adjuster - Right - Black art. 1604-204
от 785 ₽
Аналог
785 ₽
Требуется 1 шт.
10
Block, Spring Adjuster - Left - Black art. 1604-205
от 785 ₽
Аналог
785 ₽
Требуется 1 шт.
11
Стопорное кольцо Arctic Cat art. 0623-138
от 90 ₽
12
Sleeve, Spring art. 3604-819
По запросу
13
Spring, Suspension - Left (inc. 15-16) art. 2704-383
По запросу
13
Spring, Suspension - Right art. 2704-382
По запросу
14
Wheel, Idler art. 3604-616
По запросу
15
Bearing art. 3604-257
от 500 ₽
16
Ring, Retaining art. 3604-256
По запросу
17
Spacer, Pivot - Idler Arm art. 3604-289
По запросу
18
Втулка подвески Arctic Cat art. 3604-979
По запросу
19
Washer (inc. 22) art. 3604-930
По запросу
20
Pivot - Idler Arm art. 2704-944
По запросу
21
Screw, Cap art. 8408-051
По запросу
22
Bushing, Flared art. 3604-713
По запросу
23
Screw, Cap art. 2623-244
По запросу
24
Гайка Arctic Cat art. 2623-202
По запросу
25
Link, Shock art. 2704-230
По запросу
26
Insert, Rail art. 3604-266
По запросу
27
Болт рычага М10х1,25х90 Arctic Cat art. 8408-090
По запросу
28
Axle art. 3604-694
По запросу
