модель 2021 года
- Модель ZR 6000
- Код модели ZR 6000 R XC BLACK (S2021ACDRXUSB)

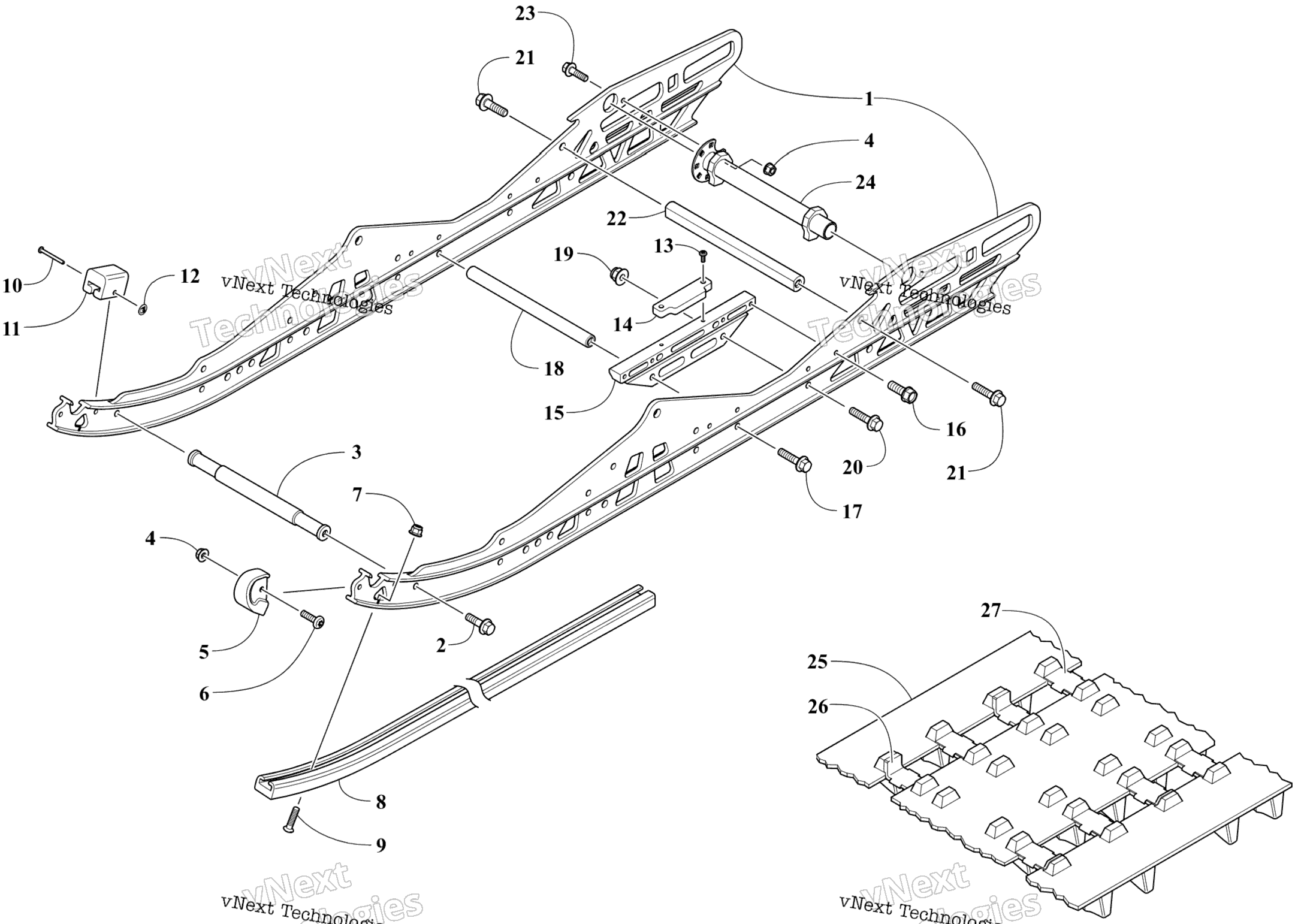

Схема Slide Rail и Track узла для ZR 6000 R XC BLACK (S2021ACDRXUSB)
Схема
Детали
Номер
Наименование детали
Цена
0
Complete Skid Frame Assembly art. 3704-479
По запросу
1
Rail, Formed - Green art. 3704-335
По запросу
2
Винт Arctic Cat art. 8408-826
По запросу
3
Axle art. 3604-679
По запросу
4
Гайка Arctic Cat art. 8427-602
от 116 ₽
5
End Cap, Slide Rail art. 4604-093
По запросу
6
Screw, Machine art. 8476-630
По запросу
7
Nut, Lock art. 8047-366
По запросу
8
Wearstrip - Black art. 4604-089
По запросу
9
Винт крепления склизы Arctic Cat art. 0123-859
По запросу
10
Rivet, Solid art. 0123-767
По запросу
11
Демпфер полоза гусеницы передний Arctic Cat art. 0104-631
от 630 ₽
Аналог
630 ₽
Требуется 2 шт.
12
Nut, Push art. 0123-766
По запросу
13
Screw, Self-Tapping art. 1623-175
По запросу
14
Pad, Shock art. 3604-793
По запросу
15
Brace, Rail art. 4604-114
По запросу
16
SCREW,SELF-TAP-HFH TRILOBE-M6X20 Z&Y art. 1623-948
По запросу
17
Screw, Cap art. 8408-841
По запросу
18
Axle art. 4604-253
По запросу
19
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
20
Болт M8X1.25X35 Arctic Cat art. 8408-835
от 210 ₽
21
Screw, Cap art. 8413-031
По запросу
22
Crossbrace art. 3604-803
По запросу
23
Болт Arctic Cat art. 8408-620
от 190 ₽
24
Block, Coupling art. 2704-770
По запросу
25
Track Assembly (inc. 26-27) art. 3602-174
По запросу
26
Clip, Guide art. 2602-383
По запросу
27
Clip, Wear art. 2602-384
от 257 ₽
