модель 2021 года
- Модель ZR 6000
- Код модели ZR 6000 R XC BLACK (S2021ACDRXUSB)

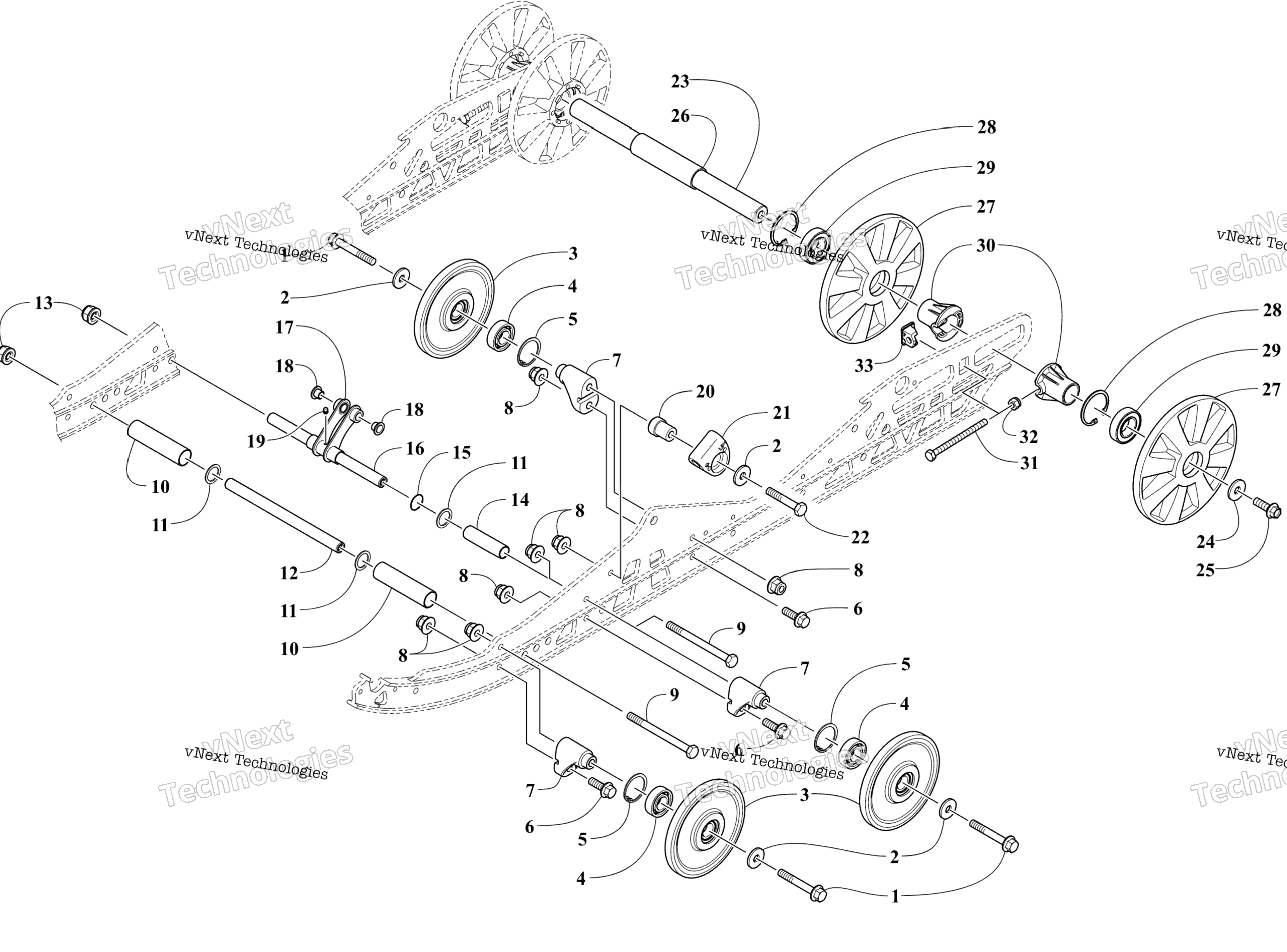

Схема Idler колесо узла для ZR 6000 R XC BLACK (S2021ACDRXUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Болт Arctic Cat art. 8408-880
от 326 ₽
2
Шайба Arctic Cat art. 8450-133
от 116 ₽
3
Ролик гусеницы 143 х 20 мм , черный Arctic Cat art. 3604-807
от 3 598 ₽
OEM
Ролик гусеницы 143 х 20 мм , черный Arctic Cat
art. 3604-807
6 195 ₽
Требуется 6 шт.
Подписаться
4
Подшипник катка гусеницы 20х42х12 Arctic Cat art. 3604-033
от 840 ₽
5
Стопорное кольцо ролика гусеницы Arctic Cat art. 0623-946
По запросу
6
Screw, Cap art. 8408-830
По запросу
7
Упор ролика Arctic Cat art. 3604-004
от 2 919 ₽
8
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
Аналог
Втулки А-образного верхнего рычага Arctic Cat / Yamaha
art. SM-08602
1 415 ₽
Требуется 14 шт.
9
Болт Arctic Cat art. 1423-431
По запросу
10
Втулка задней подвески Arctic Cat art. 3604-083
от 1 596 ₽
11
Шайба .890X1.19X.060 Z&Y Arctic Cat art. 0623-912
от 168 ₽
12
Axle art. 3604-798
По запросу
13
Гайка Arctic Cat art. 2623-202
По запросу
14
Spacer art. 3604-581
По запросу
15
O-Ring art. 2604-698
По запросу
16
Ось задней подвески Arctic Cat art. 3604-269
от 7 802 ₽
17
Pivot, Shock (inc. 18-19) art. 2704-208
По запросу
18
Втулка задней подвески Arctic Cat art. 0104-386
По запросу
19
Fitting, Grease art. 9916-963
По запросу
20
Block, Slide art. 3604-204
По запросу
21
Упор задней пружины Arctic Cat art. 2604-515
от 1 029 ₽
Аналог
Кронштейн пружины задней подвески ( уп. 2шт) Arctic Cat
art. 04-297-06
1 029 ₽
Требуется 2 шт.
22
Screw, Cap art. 8408-850
По запросу
23
Axle, Rear Wheel art. 4604-350
По запросу
24
Washer art. 1623-931
По запросу
25
Screw, Cap art. 8413-031
По запросу
26
Spacer art. 4604-380
По запросу
27
Wheel, Idler (inc. 28-29) art. 4604-322
По запросу
28
Ring, Retaining art. 4604-353
По запросу
29
Bearing art. 4604-352
По запросу
30
Bushing, Adjuster art. 4604-349
По запросу
31
Screw, Cap art. 1623-682
По запросу
32
Nut, Lock art. 8422-802
По запросу
33
Adjuster, Track art. 3604-647
По запросу
